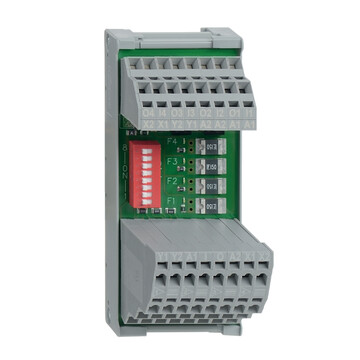

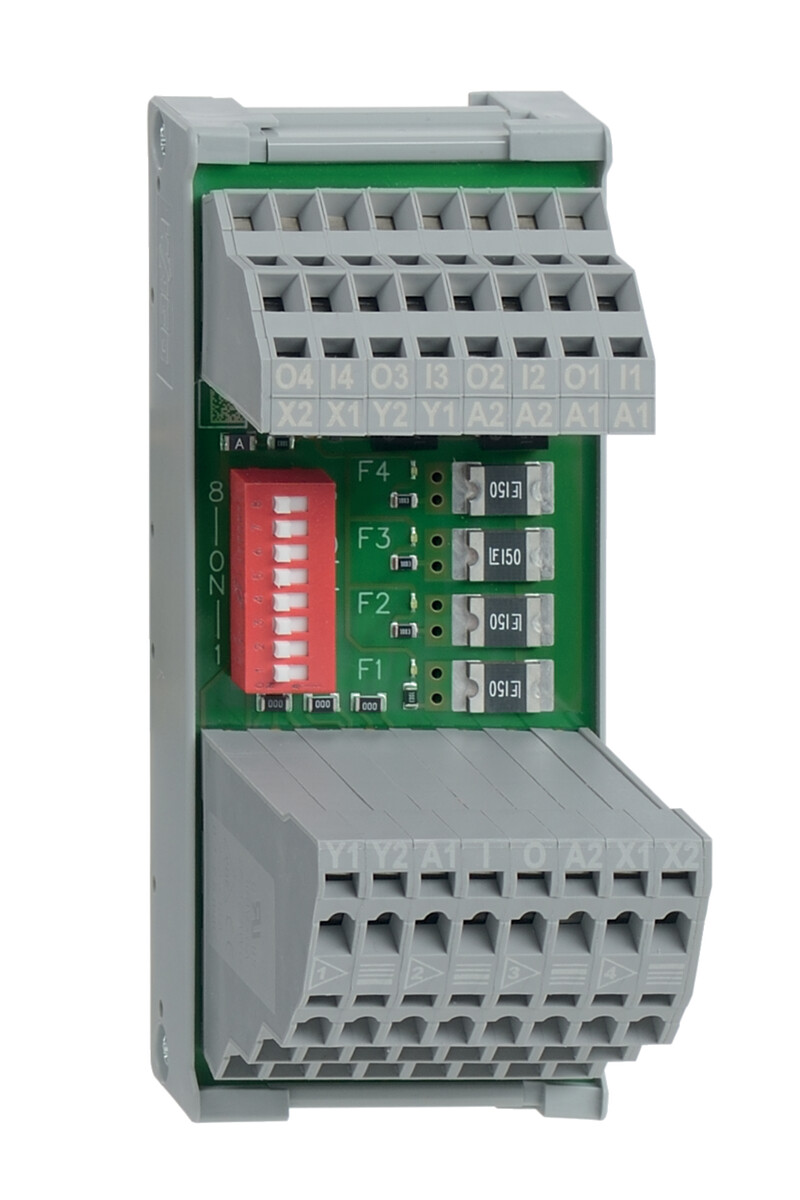

PDM-IOP-4CC-IOP - 103012160

Moduł dystrybucji bezpieczeństwa Schmersal, do 4 urządzeń, samozaciskowe złącza, montaż na szynie DIN, napięcie 24 VDC, obudowa 105,4x45x67,7 mm, prąd znamionowy 800 mA, ochrona IP00, LED statusu.

PDM-IOP-4CC-IOP - 103012160

Dodaj do porównania Usuń z porównania

72,70 €

89,42 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry PDM-IOP-4CC-IOP 103012160

  • Dla równoległych urządzeń WE/WY
  • Pasywny moduł dystrybucji do łączenie szeregowe
  • Złącza samozaciskowe
  • Dla 1 - 4 elektronicznych urządzeń bezpieczeństwa SCHMERSAL
  • Indywidualne zabezpieczenie urządzeń bezpieczeństwa
  • Do montażu w szafie sterowniczej
  • Klasa ochrony IP00
Klucz zamówieniowy
Oznaczenie typu produktu PDM-IOP-4CC-IOP
Numer artykułu (Numer katalogowy) 103012160
EAN (European Article Number) 4030661485256
eCl@ss number, version 12.0 27-37-18-19
eCl@ss number, version 11.0 27-37-18-19
Numer eCl@ss, wersja 9.0 27-37-18-19
ETIM number, version 7.0 EC001449
ETIM number, version 6.0 EC001449
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-1
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 165 g
Dane ogólne - właściwości
Zintegrowany wskaźnik, status Tak
Liczba diod LED 5
Dane mechaniczne
Montaż montaż na standardowej szynie wg EN 60715
Mechanical data - Connection technique
Konektor Złącza samozaciskowe
Przekrój kabla, minimalne 0,25 mm2
Przekrój kabla, maksimum 1,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Szerokość 45 mm
Wysokość 105,4 mm
Głębokość 67,7 mm
Warunki otoczenia
Stopień ochrony IP00
Ambient temperature -25 ... +65 °C
Storage and transport temperature -40 ... +85 °C
Wilgotność względna, minimum 5 %
Wilgotność względna, maksimum 95 %
Uwaga (wilgotność względna) zapobiegający skraplaniu
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 1 mm
odporność na uderzenie 30 g / 11 ms
Ocena zabezpieczenia III
Dopuszczalna wysokość ustawienia n.p.m., maksimum 2 000 m
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 32 VDC
Znamionowe napięcie udarowe wytrzymywane 0,8 kV
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z VDE 0100 2
Dane elektryczne
Operating voltage 24 VDC -15 % / +10 %
Rated operating voltage 24 VDC
Prąd znamionowy 10 000 mA
Uwaga (dane elektryczne, zabezpieczenie elektryczne) External fuse protection required ≤ 10A slow blow when used to UL 61010.
Electrical data - Power supply external devices
Rated operating voltage 24 VDC
Rated operating current 800 mA
Internal electrical fuse 1.5 A (Integrated automatic resettable fuse)
Wskaźnik stanu - LED 01
Stan diody LED Fuse LED device port
Pozycja LED F1 ... F4
Dioda LED Zielona
Wskaźnik stanu - LED 08
Stan diody LED Power-LED module
Pozycja LED POWER
Dioda LED Zielona
