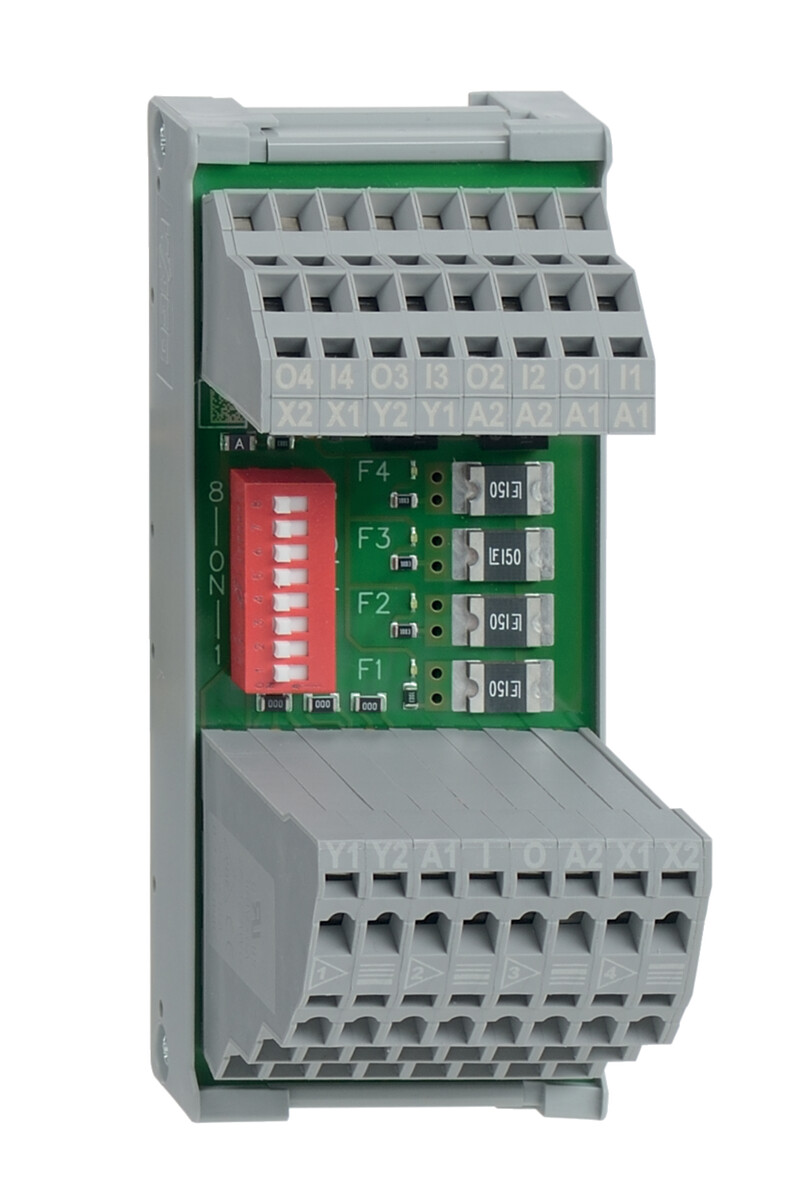

PDM-SD-4CC-SD - 103012161

Pasywny moduł dystrybucji Schmersal do interfejsu SD, do łączenia 1–4 urządzeń bezpieczeństwa, napięcie 24 VDC, znamionowy prąd 10 A, samozaciskowe złącza, ochrona IP00, LED wskaźnik, montaż na szynie DIN, kompaktowe wymiary.

PDM-SD-4CC-SD - 103012161

Dodaj do porównania Usuń z porównania

72,70 €

89,42 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry PDM-SD-4CC-SD 103012161

  • Dla urządzeń interfejsu SD
  • Pasywny moduł dystrybucji do łączenie szeregowe
  • Złącza samozaciskowe
  • Dla 1 - 4 elektronicznych urządzeń bezpieczeństwa SCHMERSAL
  • Indywidualne zabezpieczenie urządzeń bezpieczeństwa
  • Do montażu w szafie sterowniczej
  • Klasa ochrony IP00
Klucz zamówieniowy
Oznaczenie typu produktu PDM-SD-4CC-SD
Numer artykułu (Numer katalogowy) 103012161
EAN (European Article Number) 4030661485263
eCl@ss number, version 12.0 27-37-18-19
eCl@ss number, version 11.0 27-37-18-19
Numer eCl@ss, wersja 9.0 27-37-18-19
ETIM number, version 7.0 EC001449
ETIM number, version 6.0 EC001449
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-1
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 120 g
Dane ogólne - właściwości
Zintegrowany wskaźnik, status Tak
Liczba diod LED 5
Dane mechaniczne
Montaż montaż na standardowej szynie wg EN 60715
Mechanical data - Connection technique
Konektor Złącza samozaciskowe
Przekrój kabla, minimalne 0,25 mm2
Przekrój kabla, maksimum 1,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Szerokość 45 mm
Wysokość 105,4 mm
Głębokość 67,7 mm
Warunki otoczenia
Stopień ochrony IP00
Ambient temperature -25 ... +65 °C
Storage and transport temperature -40 ... +85 °C
Wilgotność względna, minimum 5 %
Wilgotność względna, maksimum 95 %
Uwaga (wilgotność względna) zapobiegający skraplaniu
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 1 mm
odporność na uderzenie 30 g / 11 ms
Ocena zabezpieczenia III
Dopuszczalna wysokość ustawienia n.p.m., maksimum 2 000 m
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 32 VDC
Znamionowe napięcie udarowe wytrzymywane 0,8 kV
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z VDE 0100 2
Dane elektryczne
Operating voltage 24 VDC -15 % / +10 %
Rated operating voltage 24 VDC
Prąd znamionowy 10 000 mA
Uwaga (dane elektryczne, zabezpieczenie elektryczne) External fuse protection required ≤ 10A slow blow when used to UL 61010.
Electrical data - Power supply external devices
Rated operating voltage 24 VDC
Rated operating current 800 mA
Internal electrical fuse 1.5 A (Integrated automatic resettable fuse)
Wskaźnik stanu - LED 01
Stan diody LED Fuse LED device port
Pozycja LED F1 ... F4
Dioda LED Zielona
Wskaźnik stanu - LED 08
Stan diody LED Power-LED module
Pozycja LED POWER
Dioda LED Zielona
