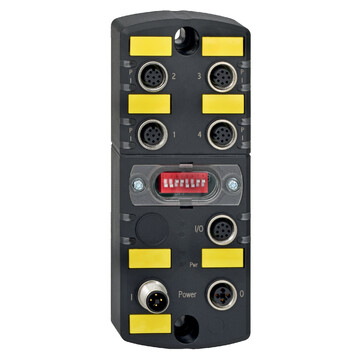

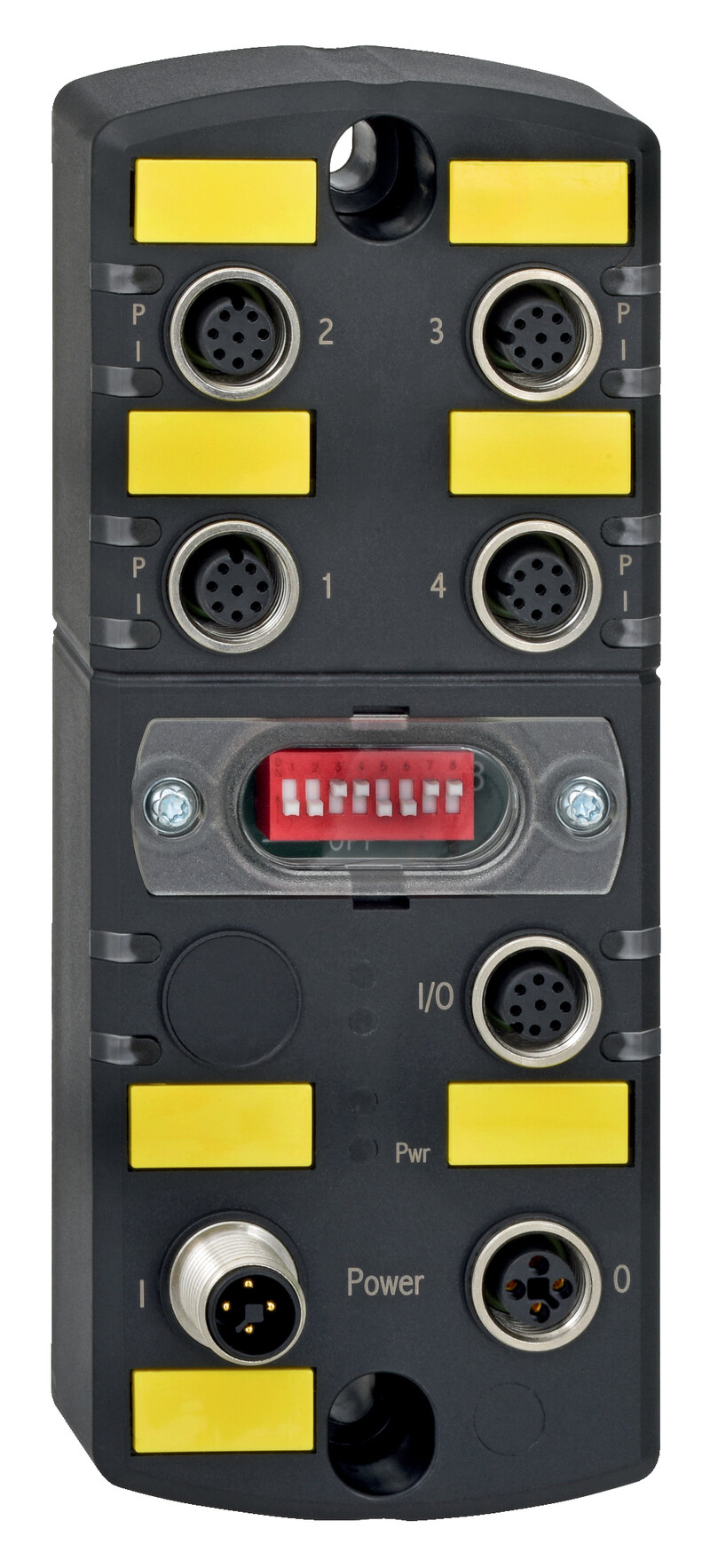

PFB-IOP-4M12-IOP - 103013573

Moduł Fieldbox bezpieczeństwa Schmersal, obsługa 1–4 urządzeń, złącza M12 8-polowe, zabezpieczenie indywidualne, stopień ochrony IP67, napięcie pracy 24 VDC, prąd 800 mA, montaż śrubowy, wbudowany wskaźnik LED.

PFB-IOP-4M12-IOP - 103013573

Dodaj do porównania Usuń z porównania

121,15 €

149,01 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry PFB-IOP-4M12-IOP 103013573

  • Dla równoległych urządzeń WE/WY
  • Pasywny moduł Fieldbox do łączenie szeregowe
  • M12 Złącze, 8-polowy
  • Dla 1 - 4 elektronicznych urządzeń bezpieczeństwa SCHMERSAL
  • Indywidualne zabezpieczenie urządzeń bezpieczeństwa
  • Wytrzymała wersja do montażu w miejscu eksploatacji
  • Klasa ochrony IP67
Klucz zamówieniowy
Oznaczenie typu produktu PFB-IOP-4M12-IOP
Numer artykułu (Numer katalogowy) 103013573
EAN (European Article Number) 4030661491677
eCl@ss number, version 12.0 27-37-18-19
eCl@ss number, version 11.0 27-37-18-19
Numer eCl@ss, wersja 9.0 27-37-18-19
ETIM number, version 7.0 EC001449
ETIM number, version 6.0 EC001449
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-1
Materiał obudowy Tworzywo, poliamid PA 6 GF
Materiał tabliczki identyfikacyjnej Tworzywo, poliamid PA
Materiał okienka Polimid PACM 12
Materiał odlewu elektronicznego Poliuretan 2K PU
Ciężar brutto 450 g
Dane ogólne - właściwości
Zintegrowany wskaźnik, status Tak
Liczba diod LED 9
Dane mechaniczne
Montaż Śruby
Wykonanie śrub mocujących 2 x M6
Moment dokręcania śrub mocujących, maksimum 3 Nm
Type of the fixing screws, viewing window 2x TX10 (Torx)
Tightening torque of the fastening screws for the viewing window, maximum 0,6 Nm
Mechanical data - Connection technique
Konektor M12 gniazdo / konektor
Konektor, wejście/wyjście X1 - X4: M12, 8-pol., kodowanie typu A
Konektor przyłączeniowy, Power I/O M12 POWER, 4-pol., kodowanie typu T
Terminal Connector, IO Signal M12, 8-pol., kodowanie typu A
Tightening torque of electrical connection, minimum 0,8 Nm
Moment dokręcania przyłącza elektrycznego, maksimum 1,5 Nm
Dane mechaniczne - Wymiary
Szerokość 63 mm
Wysokość 156,6 mm
Głębokość 36,1 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -20 ... +65 °C
Storage and transport temperature -40 ... +70 °C
Wilgotność względna, minimum 10 %
Wilgotność względna, maksimum 95 %
Uwaga (wilgotność względna) zapobiegający skraplaniu
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 150 Hz, amplituda 0,35 mm
odporność na uderzenie 30 g / 11 ms
Ocena zabezpieczenia III
Dopuszczalna wysokość ustawienia n.p.m., maksimum 2 000 m
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 32 VDC
Znamionowe napięcie udarowe wytrzymywane 0,8 kV
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z VDE 0100 3
Dane elektryczne
Operating voltage 24 VDC -15 % / +10 %
Rated operating voltage 24 VDC
Prąd znamionowy 10 000 mA
Uwaga (dane elektryczne, zabezpieczenie elektryczne) External fuse protection required ≤ 10A slow blow when used to UL 61010.
Electrical data - Power supply external devices
Rated operating voltage 24 VDC
Rated operating current 800 mA
Internal electrical fuse 1.5 A (Integrated automatic resettable fuse)
Wskaźnik stanu - LED 01
Stan diody LED Power LED device port
Pozycja LED P: 1 ... 4
Dioda LED Zielona
Wskaźnik stanu - LED 02
Stan diody LED Input-LED podłączenia urządzenia
Pozycja LED I: 1 ... 4
Dioda LED Żółta
Wskaźnik stanu - LED 08
Stan diody LED LED Power modułu Fieldbox
Pozycja LED "Pwr": moduł
Dioda LED Zielona
