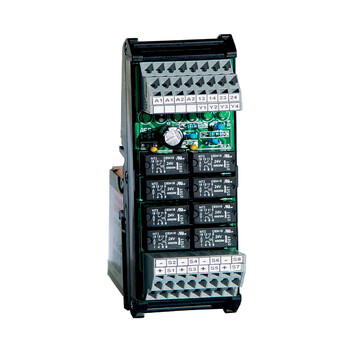

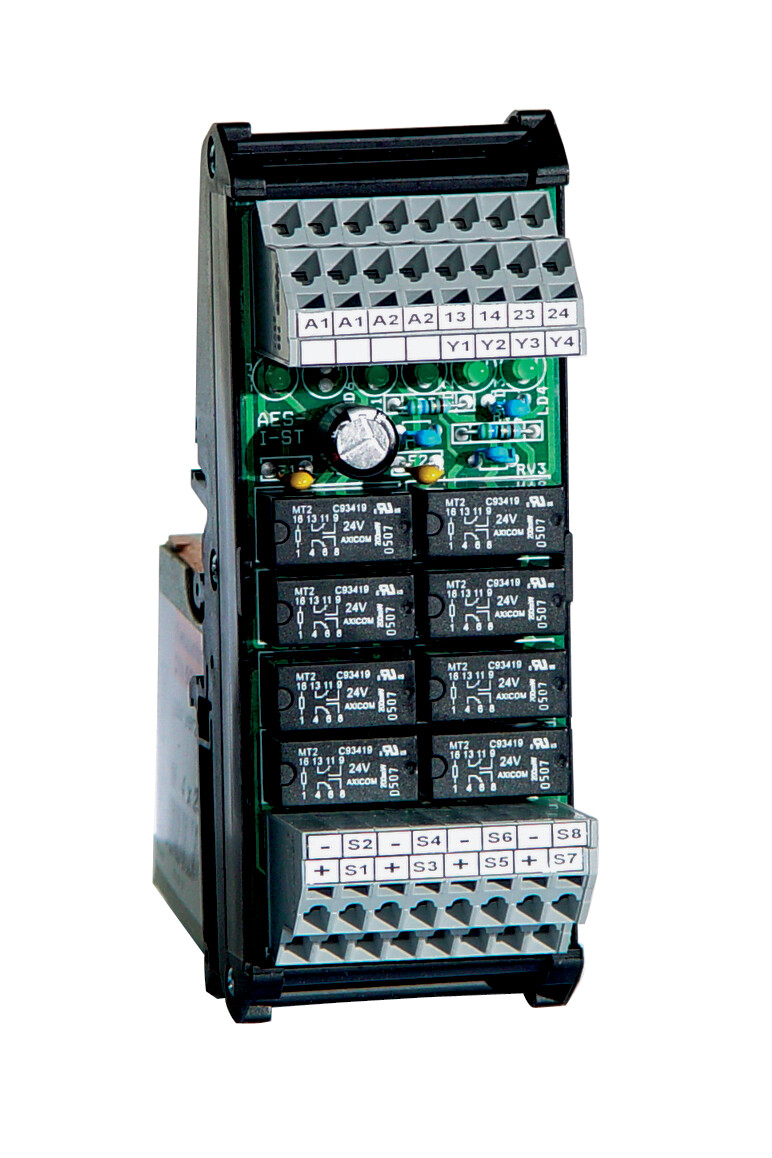

PROTECT-IE-02 - 101182806
Multiplikator wejść Schmersal, 2 zestyki bezpieczeństwa, obsługa do 4 czujników, napięcie pracy 24VDC, samozaciskowe złącza, auto-reset, wykrywanie zwarcia i zerwania przewodu, montaż DIN, SIL 2, IP20.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry PROTECT-IE-02 101182806
- Wejście dla do 4 czujników na interfejs, np.: magnetyczne wyłączniki bezpieczeństwa typu BNS, urządzenia stopu awaryjnego, blokady i inne
- 2 zestyki bezpieczeństwa
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | PROTECT-IE-02 | |
| Numer artykułu (Numer katalogowy) | 101182806 | |
| EAN (European Article Number) | 4250116202126 | |
| eCl@ss number, version 12.0 | 27-37-18-19 | |
| eCl@ss number, version 11.0 | 27-37-18-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-18-19 | |
| ETIM number, version 7.0 | EC001449 | |
| ETIM number, version 6.0 | EC001449 | |
| Możliwość dostawy do | 31.12.2024 | |
| Właściwości ogólne | ||
| Normy | EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 61508,EN IEC 60204-1,EN IEC 60947-1 | |
| Niesprzyjające warunki klimatyczne | EN 60068-2-78 | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana | |
| Ciężar brutto | 195 g | |
| Dane ogólne - właściwości | ||
| Bezpiecznik elektroniczny | Tak | |
| Wykrywanie zerwania przewodu | Tak | |
| Wykrywanie zwarcia | Tak | |
| Funkcja automatycznego resetu | Tak | |
| Wykrywanie zwarcia doziemnego | Tak | |
| Zintegrowany wskaźnik, ogólnie | Tak | |
| Liczba zestyków pomocniczych | 1 | |
| Liczba diod LED | 5 | |
| Liczba zestyków NC | 2 | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN IEC 60947-5-1,EN IEC 61508 | |
| Kategoria zatrzymania | 0 | |
| Klasyfikacja - wyjścia przekaźnikowe | ||
| Poziom zapewnienia bezpieczeństwa | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Diagnostic Coverage (DC) Level | 60 % | |
| Wartość PFH | 2,00 x 10?7 /h | |
| uwaga | do maks. 36.500 cykli przełączania / rok i maks. obciążenia styków 60% | |
| Safety Integrity Level (SIL) | 2 | |
| Żywotność | 20 Rok(lata) | |
| Common Cause Failure (CCF), minimum | 65 | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Montaż | montaż na standardowej szynie DIN wg EN 60715 | |
| Mechanical data - Connection technique | ||
| Oznaczenia przyłączy | IEC/EN 60947-1 | |
| Konektor | Złącza samozaciskowe | |
| Przekrój kabla, minimalne | 0,2 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 48 mm | |
| Wysokość | 126 mm | |
| Głębokość | 61 mm | |
| Warunki otoczenia | ||
| Stopień ochrony obudowy | IP20 | |
| Stopień ochrony miejsca instalacji | IP20 | |
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | -25 ... +55 °C | |
| Storage and transport temperature | -40 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10...55 Hz, amplituda 0,35 mm, ± 15 % | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0110 | 2 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +20 % | |
| Ripple voltage | 10 % | |
| Rated operating voltage | 24 VDC | |
| Znamionowe napięcie zasilające sterowania dla DC, minimum | 20,4 VDC | |
| Znamionowe napięcie zasilające sterowania dla DC, maksimum | 28,8 VDC | |
| Elektryczny pobór mocy | 1,7 W | |
| Rezystancja wejściowa względem Ue | 2 900 Ω | |
| Rezystancja zestyków, maksimum | 0,1 Ω | |
| Uwaga (Rezystancja nowych zestyków) | w nowym stanie | |
| Opóźnienie zwolnienia przekaźnika w przypadku stopu awaryjnego, maksimum | 20 ms | |
| Opóźnienie włączenia przy automatycznym uruchomieniu, maksimum | 20 ms | |
| Dane elektryczne - bezpieczne wyjścia przekaźnikowe | ||
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 2 A | |
| Zdolność przełączania, minimum | 10 VDC | |
| Zdolność przełączania, minimum | 10 mA | |
| Zdolność przełączania, maksimum | 24 VAC | |
| Zdolność przełączania, maksimum | 2 A | |
| Dane elektryczne - wejścia cyfrowe | ||
| Poziom wejściowy, sygnał HIGH "1" | 19 - 28,8 VDC | |
| Poziom wejściowy, sygnał LOW "0" | 0 - 1 VDC | |
| Rezystancja, maksimum | 40 Ω | |
| Dane elektryczne - wyjście cyfrowe | ||
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,1 A | |
| Dane elektryczne - wyjścia przekaźnikowe (Piny pomocnicze) | ||
| Zdolność przełączania, maksimum | 24 VDC | |
| Zdolność przełączania, maksimum | 0,1 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Klasa kompatybilnosci elektromagnetycznej | Dyrektywa o kompatybilności elektromagnetycznej | |
| Wskaźnik stanu | ||
| Wskazane stany działania | Przekaźnik pozycyjny K2,Przekaźnik pozycyjny K1,Przekaźnik pozycyjny K3,Przekaźnik pozycyjny K3 | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Czujnik bezpieczeństwa,Osłony bezpieczeństwa,Przycisk stopu awaryjnego,Linkowe wyłączniki stopu awaryjnego | |
