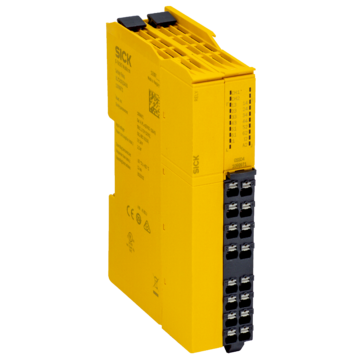

RLY3-OSSD400 - 1099971
Przekaźnik bezpieczeństwa SICK, rozszerzenie OSSD, 2 wejścia, 4 wyjścia bezpieczne, 1 zwrotna ścieżka, 1 sygnałowa, IP20, szerokość 28 mm, kategoria 4 PL e, SIL3, styki wymuszone, napięcie 24 V DC.
165,64 €
203,74 € z podatkiem VAT
Wysyłka w ciągu 5-7 dni
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
sens:Control – rozwiązania sterowania bezpieczeństwem, ReLy, RLY3-OSSD400, Zastosowania: Rozszerzenie wyjścia do OSSD, Kompatybilne typy czujników: Czujniki bezpieczeństwa z urządzeniami przełączającymi sygnał wyjściowy OSSD, Typ przyłącza: Wtyki czołowe z zaciskami sprężynowymi, Blokada restartu: nie, Monitorowanie urządzeń zewnętrznych (EDM): Za pomocą ścieżki, Wyjścia: 4 ścieżki prądowe zezwolenia (bezpieczne), 1 ścieżka prądowa komunikatów zwrotnych (do monitorowania urządzeń zewnętrznych, niezabezpieczona), 1 sygnalizacyjna ścieżka prądowa (niezabezpieczona), Szerokość obudowy: 28 mm
| Cechy | ||
|---|---|---|
| Zastosowania | Rozszerzenie wyjścia do OSSD | |
| Kompatybilne typy czujników | Czujniki bezpieczeństwa z urządzeniami przełączającymi sygnał wyjściowy OSSD | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508) | |
| Kategoria | Kategoria 4 (ISO 13849-1) | |
| Poziom zapewnienia bezpieczeństwa | PL e (ISO 13849-1) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 1,0 x 10-9 | |
| TM (okres użytkowania) | 20 lat(a) (ISO 13849-1) | |
| Kategoria zatrzymania | 0 (IEC 60204-1) | |
| Interfejsy | ||
| Typ przyłącza | Wtyki czołowe z zaciskami sprężynowymi | |
| Wejścia | 2 wejścia bezpieczeństwa | |
| Wyjścia | 4 ścieżki prądowe zezwolenia (bezpieczne) 1 ścieżka prądowa komunikatów zwrotnych (do monitorowania urządzeń zewnętrznych, niezabezpieczona) 1 sygnalizacyjna ścieżka prądowa (niezabezpieczona) |
|
| Wskaźniki | LEDs | |
| Instalacja elektryczna | ||
| Zasilanie elektryczne | Pasywne (brak aktywnego napięcia zasilania) | |
| Pobór mocy (obwody wejściowe) | ≤ 2,5 W (DC) | |
| Wejścia bezpieczeństwa | ||
| Liczba | 2 | |
| Napięcie wejściowe HIGH | 24 V DC (15 V ... 30 V) | |
| Napięcie wejściowe LOW | 0 V DC (–3 V ... 5 V) | |
| Prąd wejściowy | ≤ 60 mA | |
| Szerokość impulsu testowego | ≤ 1 ms | |
| Częstość impulsów testowych | ≤ 10 Hz | |
| Ścieżki prądowe zezwolenia | ||
| Czas odpowiedzi (otwieranie ścieżek prądowych zezwolenia) | 12 ms | |
| Liczba | 4 | |
| Rodzaj wyjścia | Styki normalnie otwarte, o działaniu wymuszonym | |
| Materiał styków | Stop srebra, napylany złotem | |
| Napięcie przełączające | 10 V AC ... 230 V AC 10 V DC ... 230 V DC |
|
| Prąd łączeniowy | 10 mA ... 6 A | |
| Prąd sumaryczny | 12 A | |
| Żywotność mechaniczna | 1 x 107 przełączeń | |
| Kategoria przepięciowa | III (EN 60664-1) | |
| Napięcie znamionowe udarowe wytrzymywane Uimp | 6 kV (EN 60664-1) | |
| Ścieżki prądowe komunikatów zwrotnych | ||
| Liczba | 1 | |
| Rodzaj wyjścia | Styk normalnie zamknięty, o działaniu wymuszonym | |
| Materiał styków | Stop srebra, napylany złotem | |
| Napięcie przełączające | 10 V AC ... 30 V AC 10 V DC ... 30 V DC |
|
| Prąd łączeniowy | 3 mA ... 100 mA | |
| Żywotność mechaniczna | 1 x 107 przełączeń | |
| Sygnalizacyjne ścieżki prądowe | ||
| Liczba | 1 | |
| Rodzaj wyjścia | Styk normalnie zamknięty, o działaniu wymuszonym | |
| Materiał styków | Stop srebra, napylany złotem | |
| Napięcie przełączające | 10 V AC ... 30 V AC 10 V DC ... 30 V DC |
|
| Prąd łączeniowy | 10 mA ... 100 mA | |
| Żywotność mechaniczna | 1 x 107 przełączeń | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 28 mm x 124,6 mm x 85,5 mm | |
| Masa | 180 g | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP20 (IEC 60529) | |
| Temperatura otoczenia pracy | –25 °C ... +55 °C | |
| Temperatura składowania | –25 °C ... +70 °C | |
| Wilgotność powietrza | ≤ 95 %, bez kondensacji | |
| Emisja zakłóceń | Według normy IEC 61000-6-4 | |
| Odporność na zakłócenia | Według normy IEC 61326-3-1 Według normy IEC 61000-6-2 Według normy IEC 60947-5-1 |
|
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat CCC | Tak | |
| Certyfikat UK-Type-Examination | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat EAC / DoC | Tak | |
| certyfikat cTUVus | Tak | |
| Certyfikat S-Mark | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Certyfikat Third party | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27371990 | |
| ECLASS 5.1.4 | 27371990 | |
| ECLASS 6.0 | 27371819 | |
| ECLASS 6.2 | 27371819 | |
| ECLASS 7.0 | 27371819 | |
| ECLASS 8.0 | 27371819 | |
| ECLASS 8.1 | 27371819 | |
| ECLASS 9.0 | 27371819 | |
| ECLASS 10.0 | 27371819 | |
| ECLASS 11.0 | 27371819 | |
| ECLASS 12.0 | 27371819 | |
| ETIM 5.0 | EC001449 | |
| ETIM 6.0 | EC001449 | |
| ETIM 7.0 | EC001449 | |
| ETIM 8.0 | EC001449 | |
| UNSPSC 16.0901 | 41113704 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.227 kg | |
| Masa jednostkowa netto | 0.227 kg | |
| Jednostka objętości | 482.125 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084457944 | |
