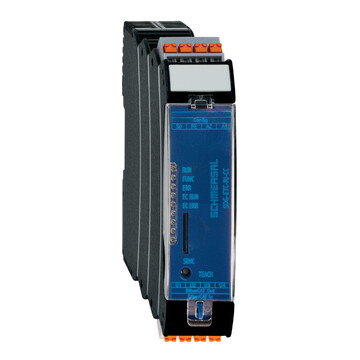

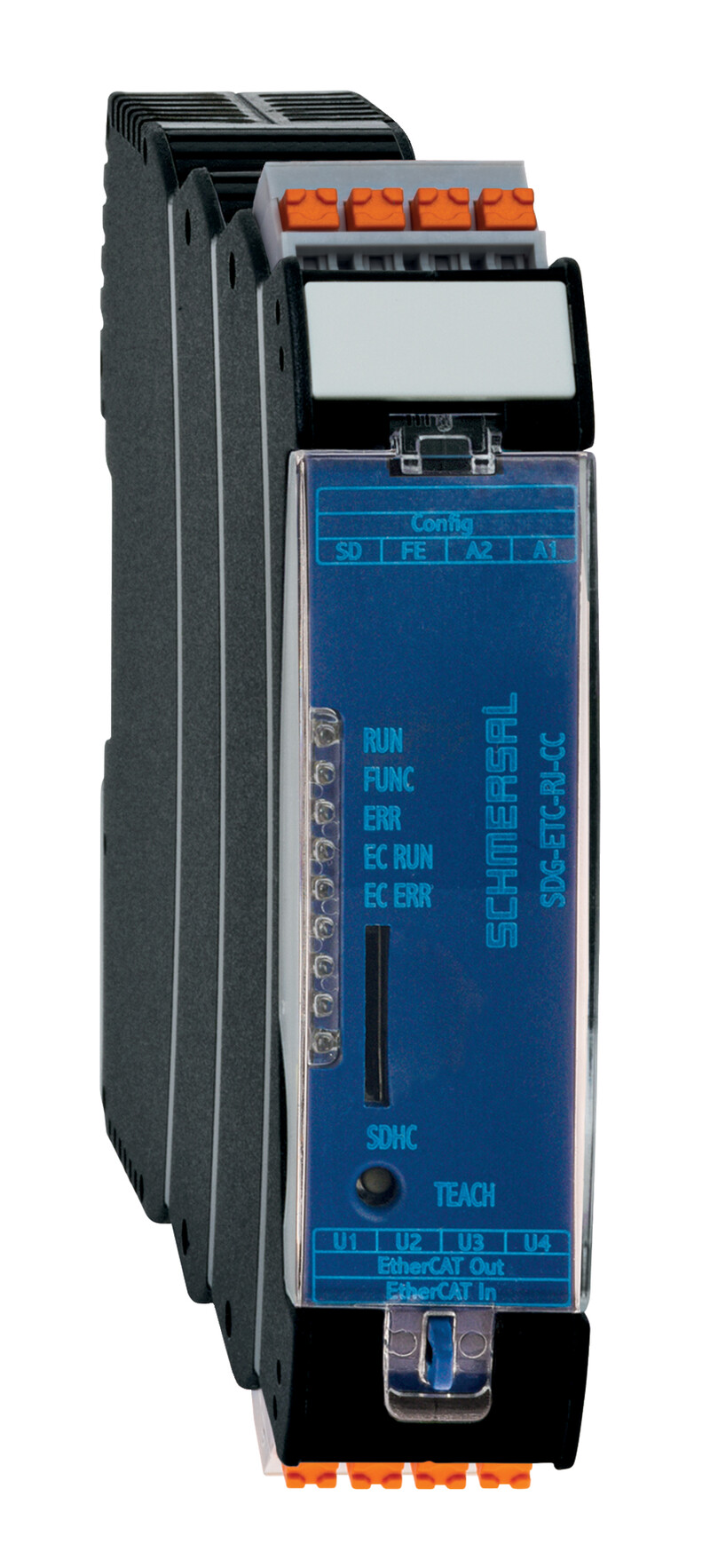

SDG-ETC-RJ-CC - 103051502
Bramka SD Schmersal, montaż na szynie DIN, protokół EtherCAT, napięcie 24 VDC, wymiary 98x22,5x115 mm, ochrona IP40, prąd 150 mA, karta microSD i złącza w zestawie, obsługa do 31 urządzeń.
Parametry produktu
Opisy produktu
Najważniejsze parametry SDG-ETC-RJ-CC <strong>103051502</strong>
<ul>
<li>Diagnostyka szeregowa maks. 31 urządzeń bezpieczeństwa za pośrednictwem magistrali SD firmy Schmersal</li>
<li>Automatyczne adesowanie połączonych urządzeń magistrali SD</li>
<li>Interfejs diagnostyczny i interfejs komunikacji zapewniają łatwe uruchamianie i konserwację urządzenia</li>
<li>Bogate funkcje dodatkowe dzięki zintegrowanemu serwerowi internetowemu</li>
<li>Dugotrwałe przechowywanie komunikatów dzienników za pomocą karty SD</li>
<li>Konwersja danych stanu i danych diagnostycznych na protokoły magistrali polowej oparte na sieci Ethernet</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>SDG-ETC-RJ-CC</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>103051502</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661631752</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-23-02-06</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-23-02-06</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-23-02-06</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC001099</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC001099</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Ciężar brutto</td><td>173 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Zintegrowany wskaźnik, status</td><td>Tak</td></tr><tr><td colspan="2">Gniazdo karty SD</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowana brama SD</td><td>Tak</td></tr><tr><td colspan="2">Liczba diod LED</td><td>5</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Montaż</td><td>montaż na standardowej szynie DIN wg EN 60715</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>0,25 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>1,5 mm2</td></tr><tr><td colspan="2">Przekrój żyły, minimum</td><td>24 AWG</td></tr><tr><td colspan="2">Przekrój żyły, maksimum</td><td>16 AWG</td></tr><tr><td colspan="2">Przyłącze (mechaniczne)</td><td>Zdejmowane złącza samozaciskowe</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Szerokość</td><td>22,5 mm</td></tr><tr><td colspan="2">Wysokość</td><td>98 mm</td></tr><tr><td colspan="2">Głębokość</td><td>115 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony obudowy</td><td>IP40</td></tr><tr><td colspan="2">Stopień ochrony miejsca instalacji</td><td>IP54</td></tr><tr><td colspan="2">Stopień ochrony zacisków lub przyłączy</td><td>IP20</td></tr><tr><td colspan="2">Ambient temperature</td><td>+0 ... +55 °C</td></tr><tr><td colspan="2">Storage and transport temperature</td><td>-25 ... +75 °C</td></tr><tr><td colspan="2">Wilgotność względna, minimum</td><td>5 %</td></tr><tr><td colspan="2">Wilgotność względna, maksimum</td><td>95 %</td></tr><tr><td colspan="2">Uwaga (wilgotność względna)</td><td>zapobiegający skraplaniu</td></tr><tr><td colspan="2">Wytrzymałość zmęczeniowa wg EN 60068-2-6</td><td>10 ... 57 Hz, amplituda 0,35 mm,57 ... 150 Hz, z 5 g</td></tr><tr><td colspan="2">odporność na uderzenie</td><td>15 g / 11 ms</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>32 VDC</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>0,5 kV</td></tr><tr><td colspan="2">Kategoria przepięcia</td><td>II</td></tr><tr><td colspan="2">Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1</td><td>2</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Operating voltage</td><td>24 VDC -15 % / +20 %</td></tr><tr><td colspan="2">Rated operating voltage</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd znamionowy</td><td>150 mA</td></tr><tr><th colspan="3">Dane elektryczne - Uniwersalny interfejs komunikacyjny</th></tr><tr><td colspan="2">Oznaczenie, interfejs komunikacyjny</td><td>RJ45</td></tr><tr><th colspan="3">Dane elektryczne - Protokoły komunikacyjne</th></tr><tr><td colspan="2">Feldbus Protokoll</td><td>EtherCAT</td></tr><tr><td colspan="2">Zintegrowany przełącznik</td><td>Dual Port, 100 Mbit/s</td></tr><tr><td colspan="2">Interfejs serwisowy</td><td>WEB-Interface HTTP</td></tr><tr><th colspan="3">Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)</th></tr><tr><td colspan="2">Promieniowanie zakłócające</td><td>DIN EN 61000-6-4</td></tr><tr><td colspan="2">Klasa kompatybilnosci elektromagnetycznej</td><td>DIN EN 61000-6-2</td></tr><tr><th colspan="3">Pozostałe dane</th></tr><tr><td colspan="2">Uwaga (zastosowania aplikacyjne)</td><td>Czujnik bezpieczeństwa,Osłony bezpieczeństwa</td></tr><tr><th colspan="3">Zakres dostawy</th></tr><tr><td colspan="2">Zakres dostawy</td><td>Karta pamięci microSD,Connector terminals</td></tr><tr><th colspan="3">Note</th></tr><tr><td colspan="2">Uwaga (informacje ogólne)</td><td>Szczegółowe funkcje, patrz podręcznik programowania i konfigurowania dla SD Gateway </td></tr><tr><th colspan="3">Przykład połączeń</th></tr><tr><td colspan="2">Uwaga (przykład połączeń)</td><td>Szeregowa diagnostyka połączonych szeregowo czujników bezpieczeństwa / blokad elektromagnetycznych,Urządzenia z opcją diagnostyki szeregowej: AZ 200, AZM 200, CSS 30S, CSS 34, MZM 100</td></tr>
