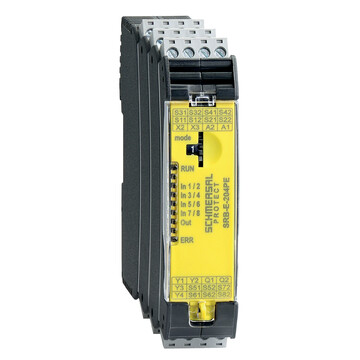

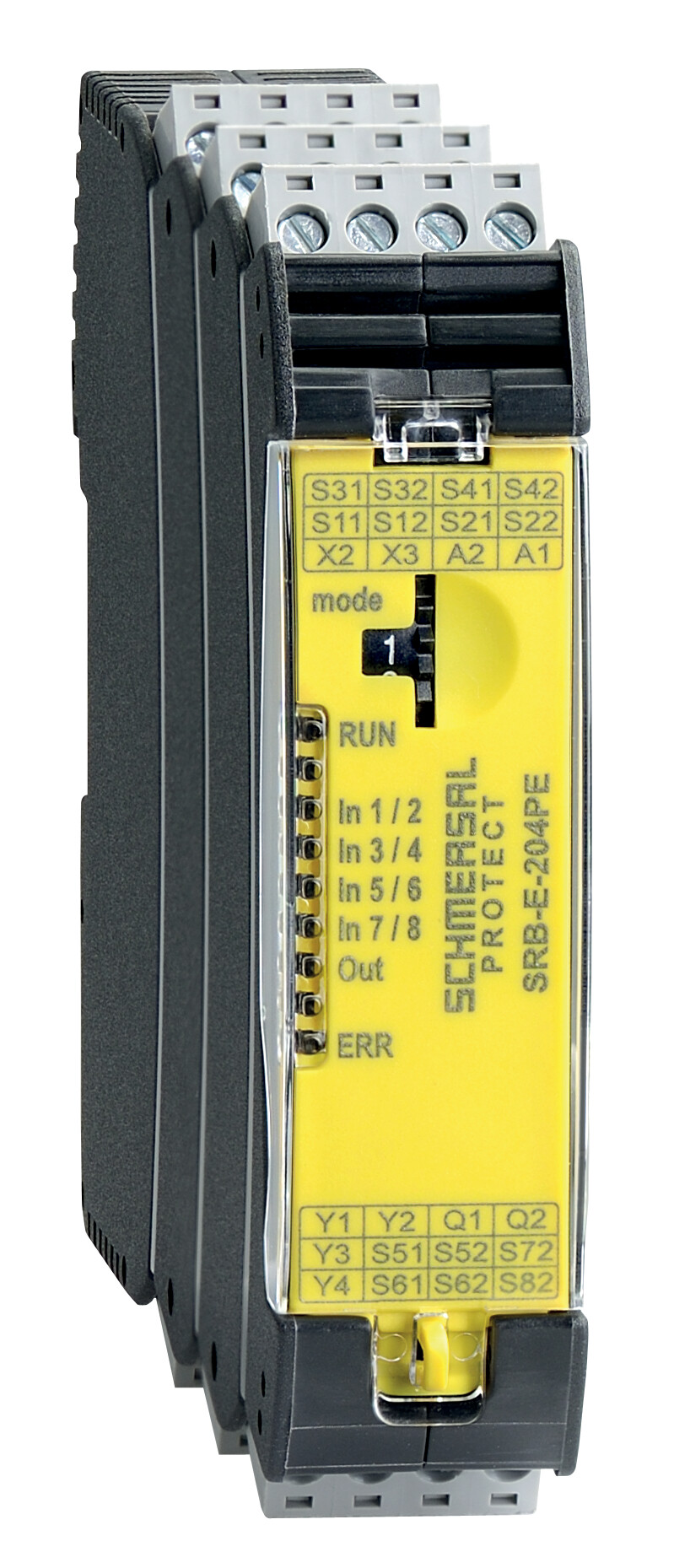

SRB-E-204PE - 103008070
Multiplikator wejść Schmersal, 2 wyjścia bezpieczeństwa, 4 wyjścia sygnalizacyjne, obsługa do 4 czujników, napięcie pracy 24VDC, montaż na szynie DIN, zaciski śrubowe, poziom bezpieczeństwa PL e, funkcja auto-reset, IP40.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SRB-E-204PE 103008070
- Wtykowe zaciski śrubowe z kodowaniem
- multiplikator wejść
- kontrola 1 oder 2-kanałowa
- Kontrola do 4 czujników
- 2 Wyjścia bezpieczeństwa
- 4 Wyjścia sygnalizacyjne
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | SRB-E-204PE | |
| Numer artykułu (Numer katalogowy) | 103008070 | |
| EAN (European Article Number) | 4030661478494 | |
| eCl@ss number, version 12.0 | 27-37-18-19 | |
| eCl@ss number, version 11.0 | 27-37-18-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-18-19 | |
| ETIM number, version 7.0 | EC001449 | |
| ETIM number, version 6.0 | EC001449 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 61508,EN IEC 60204-1,EN IEC 60947-1 | |
| Niesprzyjające warunki klimatyczne | EN 60068-2-78 | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana | |
| Ciężar brutto | 150 g | |
| Dane ogólne - właściwości | ||
| Bezpiecznik elektroniczny | Tak | |
| Wykrywanie zerwania przewodu | Tak | |
| Wykrywanie zwarcia | Tak | |
| Zaciski odłączalne | Tak | |
| Funkcja automatycznego resetu | Tak | |
| Wykrywanie zwarcia doziemnego | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Zintegrowany wskaźnik, kod błędu | Tak | |
| Liczba diod LED | 7 | |
| Liczba zestyków NC | 8 | |
| Liczba zestyków NO | 4 | |
| Liczba wyjść bezpieczeństwa, STOP 0 | 2 | |
| Liczba wyjść sygnalizacyjnych | 4 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 62061,EN IEC 61508 | |
| Kategoria zatrzymania | 0 | |
| Klasyfikacja - bezpieczne wyjścia cyfrowe | ||
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 2,66 x 10?? /h | |
| Wartość PFD | 2,42 x 10?5 | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Montaż | montaż na standardowej szynie DIN wg EN 60715 | |
| Mechanical data - Connection technique | ||
| Oznaczenia przyłączy | IEC/EN 60947-1 | |
| Konektor | sztywny lub elastyczny,Połączenie śrubowe, podłączony | |
| Przekrój kabla, minimalne | 0,25 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Moment dokręcania zacisków | 0,5 Nm | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 22,5 mm | |
| Wysokość | 98 mm | |
| Głębokość | 115 mm | |
| Warunki otoczenia | ||
| Stopień ochrony obudowy | IP40 | |
| Stopień ochrony miejsca instalacji | IP54 | |
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | -25 ... +60 °C | |
| Storage and transport temperature | -40 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 ... 55 Hz, amplituda 0,35 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 2 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -20 % / +20 % | |
| Ripple voltage | 10 % | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 125 mA | |
| Znamionowe napięcie zasilające sterowania dla DC, minimum | 19,2 VDC | |
| Znamionowe napięcie zasilające sterowania dla DC, maksimum | 28,8 VDC | |
| Elektryczny pobór mocy | 3 W | |
| Opóźnienie wyłączania w przypadku awarii zasilania, typowe | 10 ms | |
| Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ. | 10 ms | |
| Opóźnienie włączenia przy automatycznym uruchomieniu, typowe | 150 ms | |
| Częstotliwość wyłączania, minimalne | 1 Hz | |
| Electrical data - Safety digital outputs | ||
| Spadek napięcia Ud, maksimum | 0,5 V | |
| Prąd szczątkowy | 1 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 2 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 2 A | |
| Dane elektryczne - wejścia cyfrowe | ||
| Rezystancja, maksimum | 40 Ω | |
| Dane elektryczne - wyjście cyfrowe | ||
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,1 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Klasa kompatybilnosci elektromagnetycznej | Dyrektywa o kompatybilności elektromagnetycznej | |
| Wskaźnik stanu | ||
| Wskazane stany działania | Wewnętrzne napięcie robocze U<sub>i</sub>,Stan komponentu,Kody błędów | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Czujnik bezpieczeństwa,uchylna osłona bezpieczeństwa,Przycisk stopu awaryjnego,Linkowe wyłączniki stopu awaryjnego,Kurtyny świetlne bezpieczeństwa | |
