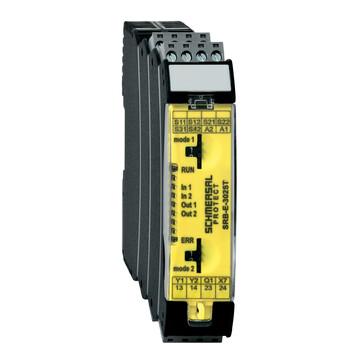

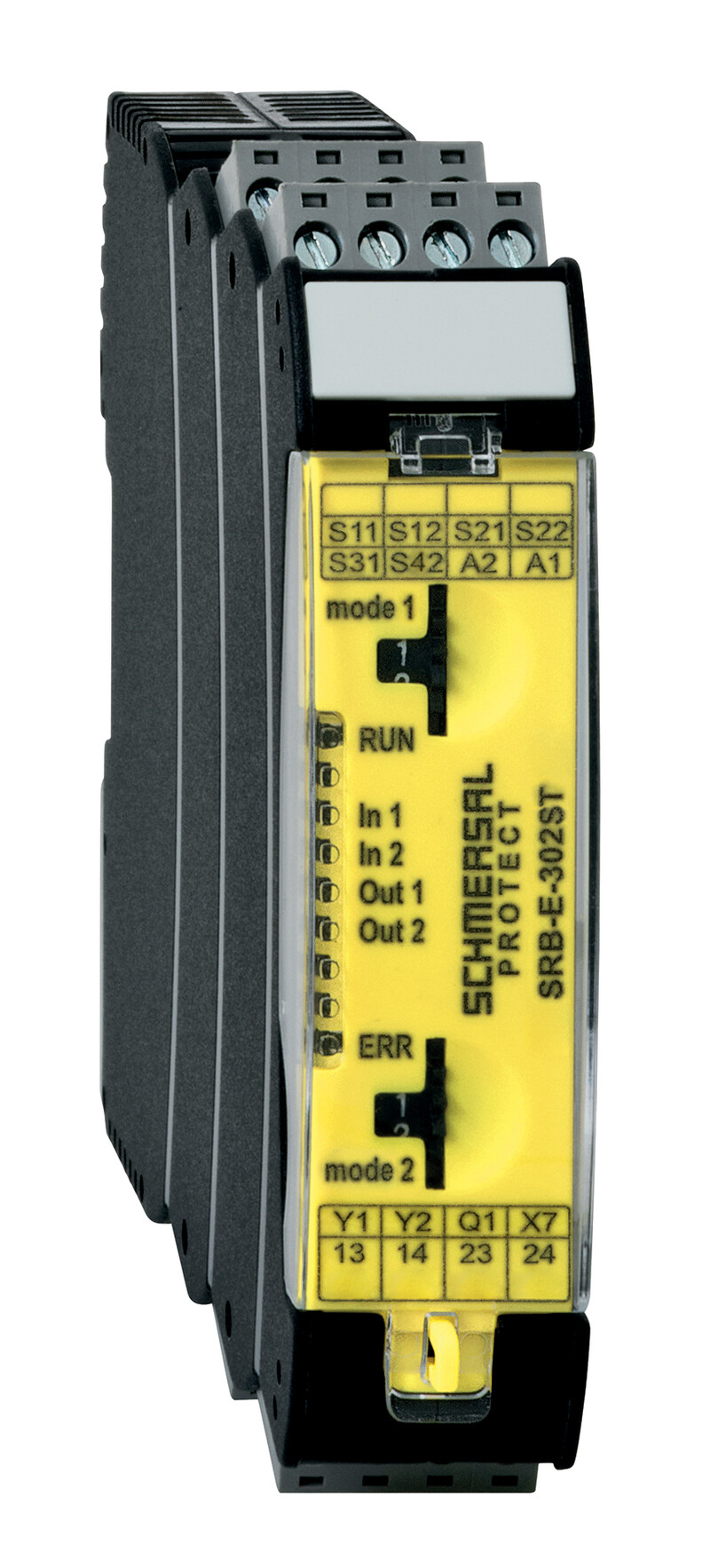

SRB-E-302ST-CC - 103054418
Moduł bezpieczeństwa Schmersal, dwukanałowa analiza wejść, 2 zestyki bezpieczeństwa, 2 wyjścia sygnalizacyjne, napięcie pracy 24 VDC, montaż na szynie DIN, stopień ochrony IP40, żywotność 20 lat.
Parametry produktu
Opisy produktu
Najważniejsze parametry SRB-E-302ST-CC <strong>103054418</strong>
<ul>
<li>Wtykowe zaciski sprężynowe z kodowaniem</li>
<li>Kontrola do 2 czujników STOP 0</li>
<li>kontrola 1 oder 2-kanałowa</li>
<li>Przycisk start / Auto-start</li>
<li>2 zestyki bezpieczeństwa, 1 wyjście bezpieczne</li>
<li>2 Wyjścia sygnalizacyjne</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>SRB-E-302ST-CC</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>103054418</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661639680</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-37-18-19</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-37-18-19</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-37-18-19</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC001449</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC001449</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>EN IEC 62061,EN ISO 13849-1,EN IEC 61508</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana</td></tr><tr><td colspan="2">Ciężar brutto</td><td>212 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Wykrywanie zerwania przewodu</td><td>Tak</td></tr><tr><td colspan="2">Wykrywanie zwarcia</td><td>Tak</td></tr><tr><td colspan="2">Zaciski odłączalne</td><td>Tak</td></tr><tr><td colspan="2">Wejście uruchamiania</td><td>Tak</td></tr><tr><td colspan="2">Obwód sprzężenia zwrotnego</td><td>Tak</td></tr><tr><td colspan="2">Funkcja automatycznego resetu</td><td>Tak</td></tr><tr><td colspan="2">Reset z detekcją zbocza</td><td>Tak</td></tr><tr><td colspan="2">Wykrywanie zwarcia doziemnego</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany wskaźnik, status</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany wskaźnik, kod błędu</td><td>Tak</td></tr><tr><td colspan="2">Liczba diod LED</td><td>6</td></tr><tr><td colspan="2">Liczba zestyków NC</td><td>4</td></tr><tr><td colspan="2">Liczba zestyków NO</td><td>2</td></tr><tr><td colspan="2">Liczba zestyków bezpieczeństwa, STOP 0</td><td>2</td></tr><tr><td colspan="2">Liczba wyjść bezpieczeństwa, STOP 0</td><td>1</td></tr><tr><td colspan="2">Liczba wyjść sygnalizacyjnych, STOP 0</td><td>2</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1,EN IEC 62061,EN IEC 61508</td></tr><tr><td colspan="2">Kategoria zatrzymania</td><td>0</td></tr><tr><th colspan="3">Klasyfikacja - wyjścia przekaźnikowe</th></tr><tr><td colspan="2">Poziom zapewnienia bezpieczeństwa</td><td>e</td></tr><tr><td colspan="2">Kategoria zgodnie z EN ISO 13849</td><td>4</td></tr><tr><td colspan="2">Diagnostic Coverage (DC) Level</td><td>> 94 %</td></tr><tr><td colspan="2">Wartość PFH</td><td>1,25 x 10?8 /h</td></tr><tr><td colspan="2">Wartość PFD</td><td>5,30 x 10?5</td></tr><tr><td colspan="2">Safety Integrity Level (SIL)</td><td>3</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><td colspan="2">Common Cause Failure (CCF), minimum</td><td>65</td></tr><tr><th colspan="3">Klasyfikacja - bezpieczne wyjścia cyfrowe</th></tr><tr><td colspan="2">Performance Level, up to</td><td>e</td></tr><tr><td colspan="2">Kategoria zgodnie z EN ISO 13849</td><td>4</td></tr><tr><td colspan="2">Wartość PFH</td><td>2,66 x 10?? /h</td></tr><tr><td colspan="2">Wartość PFD</td><td>2,42 x 10?5</td></tr><tr><td colspan="2">Safety Integrity Level (SIL)</td><td>3</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>10 000 000 operacji</td></tr><tr><td colspan="2">Montaż</td><td>montaż na standardowej szynie DIN wg EN 60715</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Oznaczenia przyłączy</td><td>EN 60947-1</td></tr><tr><td colspan="2">Konektor</td><td>Przyłącze sprężynowe, wtykane,sztywny lub elastyczny</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>0,25 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>1,5 mm2</td></tr><tr><td colspan="2">Moment dokręcania zacisków</td><td>0,5 Nm</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Szerokość</td><td>22,5 mm</td></tr><tr><td colspan="2">Wysokość</td><td>98 mm</td></tr><tr><td colspan="2">Głębokość</td><td>115 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony obudowy</td><td>IP40</td></tr><tr><td colspan="2">Stopień ochrony miejsca instalacji</td><td>IP54</td></tr><tr><td colspan="2">Ambient temperature</td><td>-25 ... +60 °C</td></tr><tr><td colspan="2">Storage and transport temperature</td><td>-40 ... +85 °C</td></tr><tr><td colspan="2">Wytrzymałość zmęczeniowa wg EN 60068-2-6</td><td>10 ... 55 Hz, amplituda 0,35 mm</td></tr><tr><td colspan="2">odporność na uderzenie</td><td>30 g / 11 ms</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane, wyjście przekaźnikowe</td><td>4 kV</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane, wyjście półprzewodnikowe</td><td>0,8 kV</td></tr><tr><td colspan="2">Kategoria przepięcia</td><td>III</td></tr><tr><td colspan="2">Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1</td><td>2</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Operating voltage</td><td>24 VDC -20 % / +20 %</td></tr><tr><td colspan="2">Ripple voltage</td><td>10 %</td></tr><tr><td colspan="2">Rated operating voltage</td><td>24 VDC</td></tr><tr><td colspan="2">Znamionowe napięcie zasilające sterowania dla DC, minimum</td><td>19,2 VDC</td></tr><tr><td colspan="2">Znamionowe napięcie zasilające sterowania dla DC, maksimum</td><td>28,8 VDC</td></tr><tr><td colspan="2">Elektryczny pobór mocy</td><td>3 W</td></tr><tr><td colspan="2">Rezystancja zestyków, maksimum</td><td>0,1 Ω</td></tr><tr><td colspan="2">Uwaga (Rezystancja nowych zestyków)</td><td>w nowym stanie</td></tr><tr><td colspan="2">Opóźnienie wyłączania w przypadku awarii zasilania, typowe</td><td>10 ms</td></tr><tr><td colspan="2">Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ.</td><td>10 ms</td></tr><tr><td colspan="2">Opóźnienie włączenia przy automatycznym uruchomieniu, typowe</td><td>150 ms</td></tr><tr><td colspan="2">Opóźnienie włączenia w przypadku RESETU, typowe</td><td>150 ms</td></tr><tr><td colspan="2">Częstotliwość wyłączania, minimalne</td><td>0,3 Hz</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>Ag-Ni, samoczyszczący, wymuszone prowadzenie</td></tr><tr><th colspan="3">Electrical data - Safety digital outputs</th></tr><tr><td colspan="2">Spadek napięcia Ud, maksimum</td><td>0,5 V</td></tr><tr><td colspan="2">Prąd szczątkowy</td><td>1 mA</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-12</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-12</td><td>2 A</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-13</td><td>2 A</td></tr><tr><th colspan="3">Dane elektryczne - bezpieczne wyjścia przekaźnikowe STOP 0</th></tr><tr><td colspan="2">Napięcie, kategoria użytkowania AC-15</td><td>230 VAC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania AC-15</td><td>4 A</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-13</td><td>4 A</td></tr><tr><td colspan="2">Zdolność przełączania, minimum</td><td>10 VDC</td></tr><tr><td colspan="2">Zdolność przełączania, minimum</td><td>10 mA</td></tr><tr><td colspan="2">Zdolność przełączania, maksimum</td><td>250 VAC</td></tr><tr><td colspan="2">Zdolność przełączania, maksimum</td><td>6 A</td></tr><tr><th colspan="3">Dane elektryczne - wejścia cyfrowe</th></tr><tr><td colspan="2">Rezystancja, maksimum</td><td>40 Ω</td></tr><tr><th colspan="3">Dane elektryczne - wyjście cyfrowe</th></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-12</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-12</td><td>0,1 A</td></tr><tr><th colspan="3">Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)</th></tr><tr><td colspan="2">Klasa kompatybilnosci elektromagnetycznej</td><td>Dyrektywa o kompatybilności elektromagnetycznej</td></tr><tr><th colspan="3">Wskaźnik stanu</th></tr><tr><td colspan="2">Wskazane stany działania</td><td>Wewnętrzne napięcie robocze U<sub>i</sub>,Stan komponentu,Kody błędów</td></tr><tr><th colspan="3">Pozostałe dane</th></tr><tr><td colspan="2">Uwaga (zastosowania aplikacyjne)</td><td>Czujnik bezpieczeństwa,uchylna osłona bezpieczeństwa,Przycisk stopu awaryjnego,Linkowe wyłączniki stopu awaryjnego,Kurtyny świetlne bezpieczeństwa</td></tr>
