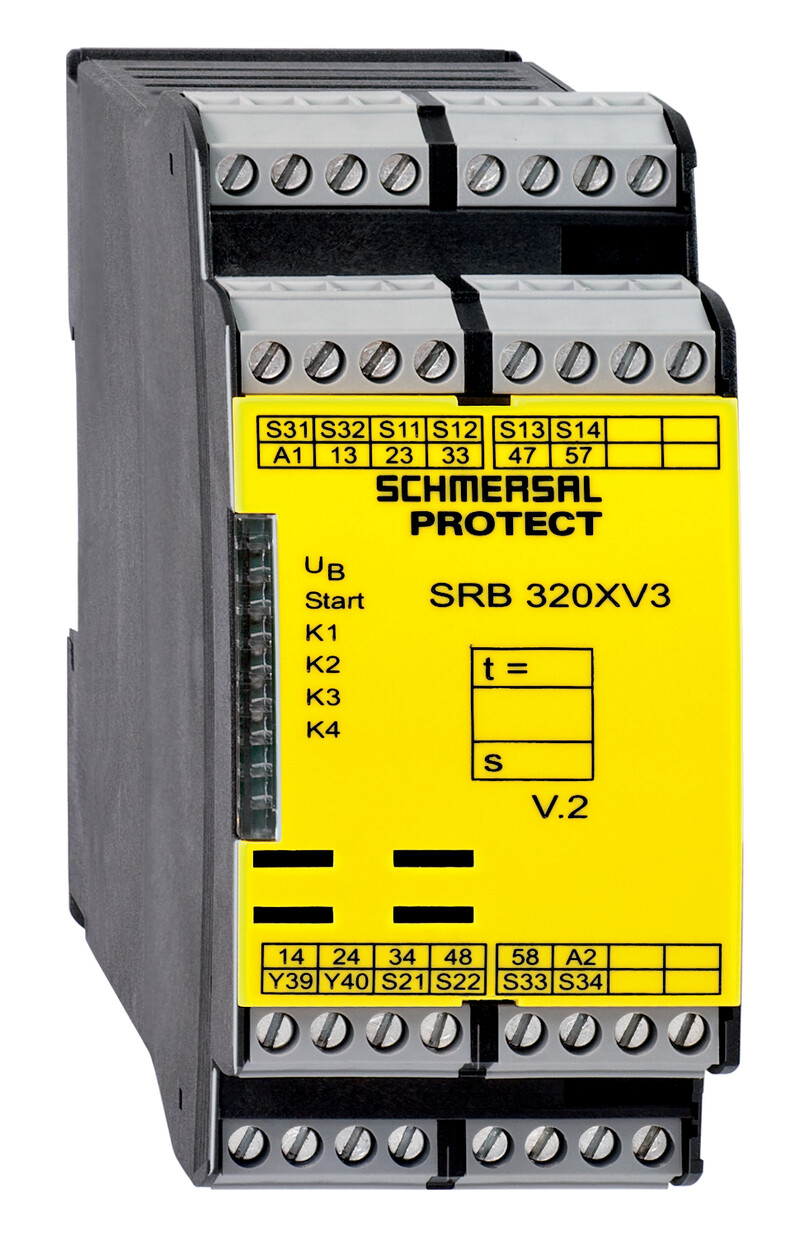

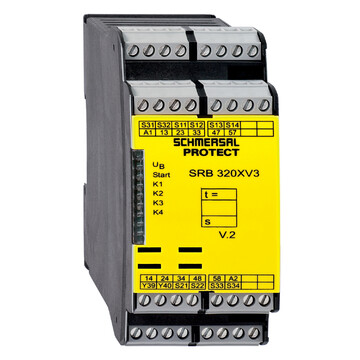

SRB320XV3 / V.2 - 101195579
Przekaźnik bezpieczeństwa Schmersal, 3 zestyki bezpieczeństwa STOP 0, 2 zestyki bezpieczeństwa STOP 1, napięcie pracy 24VAC/24VDC, szerokość 45 mm, montaż DIN, funkcja auto-reset, wykrywanie zwarcia, poziom bezpieczeństwa do PL e, IP40.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SRB320XV3 / V.2 101195579
- Poziom 1: Reset bez detekcji zbocza, Opcjonalne Funkcja automatycznego resetu, Wykrywanie zwarcia, Poziom 2: / Zestyk normalnie zamkniety (NC) Zestyk normalnie otwarty (NO)
- Nadaje się do przetwarzania sygnałów styków bezpotencjałowych
- odpowiednie dla przetwarzania sygnałów z wyjść podłączonych do potencjałów (urządzeń AOPD), np. krat / kurtyn świetlnych bezpieczeństwa.
- 3 zestyki bezpieczeństwa, STOP 0; 2, zestyki bezpieczeństwa STOP 1
Klucz zamówieniowy | ||
---|---|---|
Zastępczy numer artykułu | 101188433 | |
Oznaczenie typu produktu | SRB320XV3 / V.2 | |
Numer artykułu (Numer katalogowy) | 101195579 | |
EAN (European Article Number) | 4250116202171 | |
eCl@ss number, version 12.0 | 27-37-18-19 | |
eCl@ss number, version 11.0 | 27-37-18-19 | |
Numer eCl@ss, wersja 9.0 | 27-37-18-19 | |
ETIM number, version 7.0 | EC001449 | |
ETIM number, version 6.0 | EC001449 | |
Możliwość dostawy do | 31.12.2024 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 61508,EN IEC 60204-1,EN IEC 60947-1 | |
Niesprzyjające warunki klimatyczne | EN 60068-2-78 | |
Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana | |
Ciężar brutto | 420 g | |
Dane ogólne - właściwości | ||
Bezpiecznik elektroniczny | Tak | |
Wykrywanie zerwania przewodu | Tak | |
Wykrywanie zwarcia | Tak | |
Wejście uruchamiania | Tak | |
Obwód sprzężenia zwrotnego | Tak | |
Funkcja automatycznego resetu | Tak | |
Reset z detekcją zbocza | Tak | |
Wykrywanie zwarcia doziemnego | Tak | |
Zintegrowany wskaźnik, status | Tak | |
Liczba diod LED | 6 | |
Liczba zestyków NC | 2 | |
Liczba zestyków bezpieczeństwa | 5 | |
Liczba zestyków bezpieczeństwa, STOP 0 | 3 | |
Liczba zestyków bezpieczeństwa, STOP 1 | 2 | |
Klasyfikacja | ||
Normy, przepisy | EN IEC 60947-5-1,EN IEC 61508 | |
Kategoria zatrzymania | 0,1 | |
Klasyfikacja - wyjścia przekaźnikowe | ||
Performance Level, stop 0, up to | e | |
Performance Level, stop 1, up to | d | |
Kategoria, Stop 0 | 4 | |
Kategoria, Stop 1 | 3 | |
Diagnostic Coverage (DC) Level, Stop 0 | ? 99 % | |
Diagnostic Coverage (DC) Level, Stop 1 | > 60 | |
Wartość PFH, Stop 0 | 2,00 x 10?8 /h | |
Wartość PFH, Stop 1 | 2,00 x 10?7 /h | |
Safety Integrity Level (SIL), Stop 0 | 3 | |
Safety Integrity Level (SIL), Stop 1 | 2 | |
Żywotność | 20 Rok(lata) | |
Common Cause Failure (CCF), minimum | 65 | |
Wartość PFD | 5,30 x 10?5 | |
Wartość PFD | 5,30 x 10?5 | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
Montaż | montaż na standardowej szynie DIN wg EN 60715 | |
Mechanical data - Connection technique | ||
Oznaczenia przyłączy | IEC/EN 60947-1 | |
Konektor | sztywny lub elastyczny,Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, minimalne | 0,25 mm2 | |
Przekrój kabla, maksimum | 2,5 mm2 | |
Moment dokręcania zacisków | 0,6 Nm | |
Dane mechaniczne - Wymiary | ||
Szerokość | 45 mm | |
Wysokość | 100 mm | |
Głębokość | 121 mm | |
Warunki otoczenia | ||
Stopień ochrony obudowy | IP40 | |
Stopień ochrony miejsca instalacji | IP54 | |
Stopień ochrony zacisków lub przyłączy | IP20 | |
Ambient temperature | -25 ... +60 °C | |
Storage and transport temperature | -40 ... +85 °C | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 ... 55 Hz, amplituda 0,35 mm | |
odporność na uderzenie | 30 g / 11 ms | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Kategoria przepięcia | III | |
Stopień zanieczyszczenia zgodnie z VDE 0110 | 2 | |
Dane elektryczne | ||
Zakres częstotliwości | 50 Hz,60 Hz | |
Operating voltage | 24 VAC -15 % / +10 %<br>24 VDC -15 % / +20 % | |
Ripple voltage | 10 % | |
Rated operating voltage | 24 VAC | |
Rated operating voltage | 24 VDC | |
Znamionowe napięcie AC dla sterowników, 50 Hz, minimalne | 20,4 VAC | |
Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum | 26,4 VAC | |
Znamionowe napięcie AC dla sterowników, 60 Hz, minimalne | 20,4 VAC | |
Znamionowe napięcie AC dla sterowników, 60 Hz, maksimum | 26,4 VAC | |
Znamionowe napięcie zasilające sterowania dla DC, minimum | 20,4 VDC | |
Znamionowe napięcie zasilające sterowania dla DC, maksimum | 28,8 VDC | |
Elektryczny pobór mocy | 2,6 W | |
Elektryczny pobór mocy | 5,4 VA | |
Rezystancja zestyków, maksimum | 0,1 Ω | |
Uwaga (Rezystancja nowych zestyków) | w nowym stanie | |
Opóźnienie wyłączania w przypadku awarii zasilania, typowe | 80 ms | |
Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ. | 30 ms | |
Opóźnienie włączenia przy automatycznym uruchomieniu, typowe | 250 ms | |
Opóźnienie włączenia w przypadku RESETU, typowe | 20 ms | |
Materiał zestyków, elektrycznych | AgSn0, Ag-Ni, samoczyszczący, wymuszone prowadzenie | |
Dane elektryczne - bezpieczne wyjścia przekaźnikowe STOP 0 | ||
Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
Prąd, kategoria użytkowania AC-15 | 6 A | |
Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
Prąd, kategoria użytkowania DC-13 | 6 A | |
Zdolność przełączania, minimum | 10 VDC | |
Zdolność przełączania, minimum | 10 mA | |
Zdolność przełączania, maksimum | 250 VAC | |
Zdolność przełączania, maksimum | 8 A | |
Dane elektryczne - bezpieczne wyjścia przekaźnikowe STOP 1 | ||
Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
Prąd, kategoria użytkowania AC-15 | 3 A | |
Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
Prąd, kategoria użytkowania DC-13 | 2 A | |
Zdolność przełączania, minimum | 10 VDC | |
Zdolność przełączania, minimum | 10 mA | |
Zdolność przełączania, maksimum | 250 VAC | |
Zdolność przełączania, maksimum | 6 A | |
Dane elektryczne - wejścia cyfrowe | ||
Rezystancja, maksimum | 40 Ω | |
Dane elektryczne - wyjście cyfrowe | ||
Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
Prąd, kategoria użytkowania DC-12 | 0,1 A | |
Dane elektryczne - wyjścia przekaźnikowe (Piny pomocnicze) | ||
Zdolność przełączania, maksimum | 24 VDC | |
Zdolność przełączania, maksimum | 2 A | |
Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
Klasa kompatybilnosci elektromagnetycznej | Dyrektywa o kompatybilności elektromagnetycznej | |
Wskaźnik stanu | ||
Wskazane stany działania | Przekaźnik pozycyjny K2,Przekaźnik pozycyjny K1,Wewnętrzne napięcie robocze U<sub>i</sub>,Przekaźnik pozycyjny K3 | |
Pozostałe dane | ||
Uwaga (zastosowania aplikacyjne) | Czujnik bezpieczeństwa,Osłony bezpieczeństwa,Przycisk stopu awaryjnego,Linkowe wyłączniki stopu awaryjnego,Kurtyny świetlne bezpieczeństwa | |
Note | ||
Uwaga (informacje ogólne) | Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. | |
Przykład połączeń | ||
Uwaga (przykład połączeń) | Schemat okablowania dla zamknietej osłony bezpieczeńatwa i stanu z wyłączonym zasilaniem.,Sterownik rozpoznaje zwarcie międzykanałowe, przerwanie kabla lub upływ doziemny w obwodzie monitorowania.,Pokazano sterowanie 2-kanałowe dla monitorowania osłony bezpieczeństwa z dwoma zestykami, z których przynajmniej jeden zestyk jest zestykiem z wymuszonym rozwarciem, z zewnętrznym przyciskiem resetu (R).,(H2) = Obwód sprzężenia zwrotnego |
