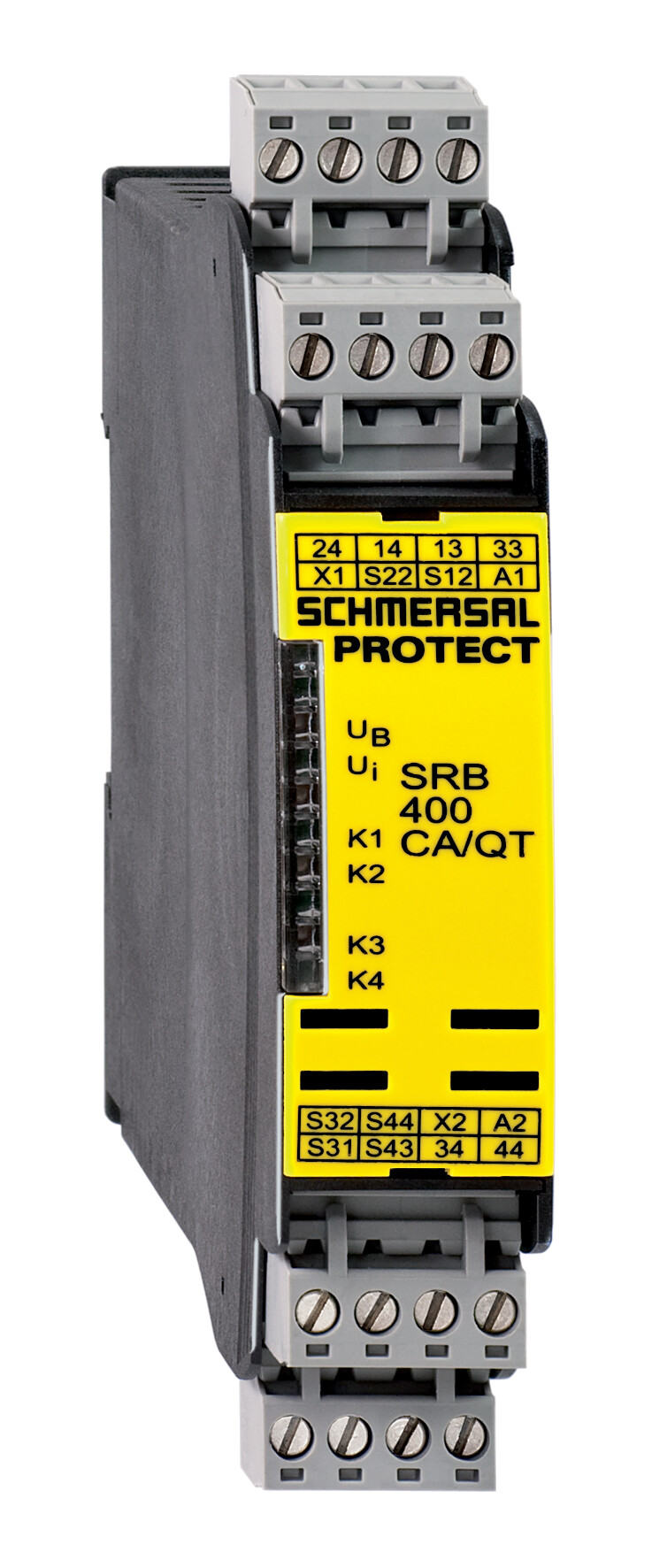

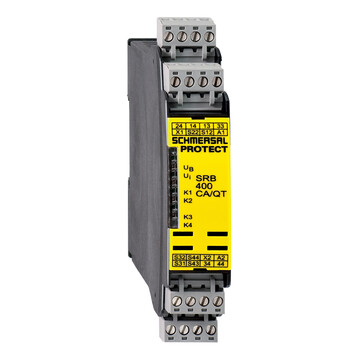

SRB400CA/Q 24VDC - 101176213
Dwufunkcyjny moduł bezpieczeństwa Schmersal, napięcie 24 VDC, montaż na szynie DIN, cztery wejścia, cztery wyjścia bezpieczeństwa, wykrywanie zwarcia i przerwania przewodu, automatyczny reset, obudowa IP40, żywotność 20 lat.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SRB400CA/Q 24VDC 101176213
- Poziom 1: Reset bez detekcji zbocza, Opcjonalne Funkcja automatycznego resetu, Wykrywanie zwarcia, Poziom 2: / Zestyk normalnie zamkniety (NC) Zestyk normalnie otwarty (NO)
- Dwufunkcyjny moduł bezpieczeństwa (podwójna analiza)
- 2 x 2 wyjścia bezpieczne o zróżnicowanym rozłączaniu, np. wyjście awaryjne otwiera oba wyjścia bezpieczne (poziom 1); kontrola osłon bezpieczeństwa otwiera tylko drugie wyjście bezpieczne (poziom 2)
- odpowiednie dla przetwarzania sygnałów zestyków bezpotencjałowych, np. urządzeń sterujących stopu awaryjnego (poziom 1), wyłączników pozycyjnych z funkcją bezpieczeństwa, blokad elektromagnetycznych i czujników bezpieczeństwa (poziom 2).
| Klucz zamówieniowy | ||
|---|---|---|
| Zastępczy numer artykułu | 101177157 | |
| Oznaczenie typu produktu | SRB400CA/Q 24VDC | |
| Numer artykułu (Numer katalogowy) | 101176213 | |
| EAN (European Article Number) | 4250116202010 | |
| eCl@ss number, version 12.0 | 27-37-18-19 | |
| eCl@ss number, version 11.0 | 27-37-18-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-18-19 | |
| ETIM number, version 7.0 | EC001449 | |
| ETIM number, version 6.0 | EC001449 | |
| Możliwość dostawy do | 31.12.2024 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 61508,EN IEC 60204-1,EN IEC 60947-1 | |
| Niesprzyjające warunki klimatyczne | EN 60068-2-78 | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana | |
| Ciężar brutto | 235 g | |
| Dane ogólne - właściwości | ||
| Bezpiecznik elektroniczny | Tak | |
| Wykrywanie zerwania przewodu | Tak | |
| Wykrywanie zwarcia | Tak | |
| Zaciski odłączalne | Tak | |
| Wejście uruchamiania | Tak | |
| Obwód sprzężenia zwrotnego | Tak | |
| Funkcja automatycznego resetu | Tak | |
| Wykrywanie zwarcia doziemnego | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba wejść dla zestyków (NC) | 3 | |
| Liczba wejść dla zestyków (NO) | 1 | |
| Liczba diod LED | 6 | |
| Liczba zestyków bezpieczeństwa | 4 | |
| Klasyfikacja | ||
| Normy, przepisy | EN IEC 60947-5-1,EN IEC 61508 | |
| Kategoria zatrzymania | 0 | |
| Klasyfikacja - wyjścia przekaźnikowe | ||
| Performance Level, stop 0, up to | e | |
| Kategoria, Stop 0 | 4 | |
| Diagnostic Coverage (DC) Level, Stop 0 | ? 99 % | |
| Wartość PFH, Stop 0 | 2,00 x 10?8 /h | |
| Safety Integrity Level (SIL), Stop 0 | 3 | |
| Żywotność | 20 Rok(lata) | |
| Common Cause Failure (CCF), minimum | 65 | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Montaż | montaż na standardowej szynie DIN wg EN 60715 | |
| Mechanical data - Connection technique | ||
| Oznaczenia przyłączy | IEC/EN 60947-1 | |
| Konektor | sztywny lub elastyczny,Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,25 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Moment dokręcania zacisków | 0,6 Nm | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 22,5 mm | |
| Wysokość | 100 mm | |
| Głębokość | 121 mm | |
| Warunki otoczenia | ||
| Stopień ochrony obudowy | IP40 | |
| Stopień ochrony miejsca instalacji | IP54 | |
| Stopień ochrony zacisków lub przyłączy | IP20 | |
| Ambient temperature | -25 ... +45 °C | |
| Storage and transport temperature | -40 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 ... 55 Hz, amplituda 0,35 mm | |
| odporność na uderzenie | 10 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 2 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -10 % / +20 % | |
| Ripple voltage | 10 % | |
| Rated operating voltage | 24 VDC | |
| Znamionowe napięcie zasilające sterowania dla DC, minimum | 20,4 VDC | |
| Znamionowe napięcie zasilające sterowania dla DC, maksimum | 28,8 VDC | |
| Elektryczny pobór mocy | 4,4 W | |
| Rezystancja zestyków, maksimum | 0,1 Ω | |
| Uwaga (Rezystancja nowych zestyków) | w nowym stanie | |
| Opóźnienie wyłączania w przypadku awarii zasilania, typowe | 80 ms | |
| Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ. | 20 ms | |
| Opóźnienie włączenia przy automatycznym uruchomieniu, typowe | 100 ms | |
| Opóźnienie włączenia przy automatycznym uruchomieniu | Regulowane | |
| Opóźnienie włączenia w przypadku RESETU, typowe | 20 ms | |
| Materiał zestyków, elektrycznych | Ag-Ni, samoczyszczący, wymuszone prowadzenie | |
| Dane elektryczne - bezpieczne wyjścia przekaźnikowe | ||
| Napięcie, kategoria użytkowania AC-15 | 250 VAC | |
| Prąd, kategoria użytkowania AC-15 | 6 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 6 A | |
| Zdolność przełączania, minimum | 10 VDC | |
| Zdolność przełączania, minimum | 10 mA | |
| Zdolność przełączania, maksimum | 250 VAC | |
| Zdolność przełączania, maksimum | 8 A | |
| Dane elektryczne - wejścia cyfrowe | ||
| Rezystancja, maksimum | 40 Ω | |
| Dane elektryczne - wyjścia przekaźnikowe (Piny pomocnicze) | ||
| Zdolność przełączania, maksimum | 24 VDC | |
| Zdolność przełączania, maksimum | 2 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Klasa kompatybilnosci elektromagnetycznej | Dyrektywa o kompatybilności elektromagnetycznej | |
| Wskaźnik stanu | ||
| Wskazane stany działania | Przekaźnik pozycyjny K2,Przekaźnik pozycyjny K1,Wewnętrzne napięcie robocze U<sub>i</sub>,Przekaźnik pozycyjny K3 | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Czujnik bezpieczeństwa,Osłony bezpieczeństwa,Linkowe wyłączniki stopu awaryjnego,Przycisk zatrzymania awaryjnego | |
| Note | ||
| Uwaga (informacje ogólne) | Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. | |
| Uwaga (wykrywanie zwarcia międzykanałowego) | Poziom 1 | |
| Przykład połączeń | ||
| Uwaga (przykład połączeń) | Schemat okablowania dla zamknietej osłony bezpieczeńatwa i stanu z wyłączonym zasilaniem.,Wyjścia przekaźnikowe: odpowiednie dla sterowania 2-kanałowego, dla zwiększenia pojemności lub liczby zestyków za pomocą styczników lub przekaźników o zestykach lustrzanych.,Sterownik rozpoznaje zwarcie międzykanałowe, przerwanie kabla lub upływ doziemny w obwodzie monitorowania.,Poziom wejściowy: przykład pokazuje dwukanałowe sterowanie urządzeniem sterującym stopu awaryjnego (poziom 1) z zewnętrznym przyciskiem resetu (R) oraz monitoringiem osłony bezpieczeństwa (poziom 2) z obwodem sprzężenia zwrotnego (H2).,Automatyczny start (poziom 1): automatyczny start jest programowany przez podłączenie obwodu sprzężenia zwrotnego do przyłączy X1/+24V PS. Automatyczny start (poziom 2): automatyczy start jest programowany przez podłączenie obwodu sprzężenia zwrotnego do przyłączy X2/+24V PS. Jeżeli obwód sprzężenia zwrotnego nie jest wymagany, zmostkować. | |
