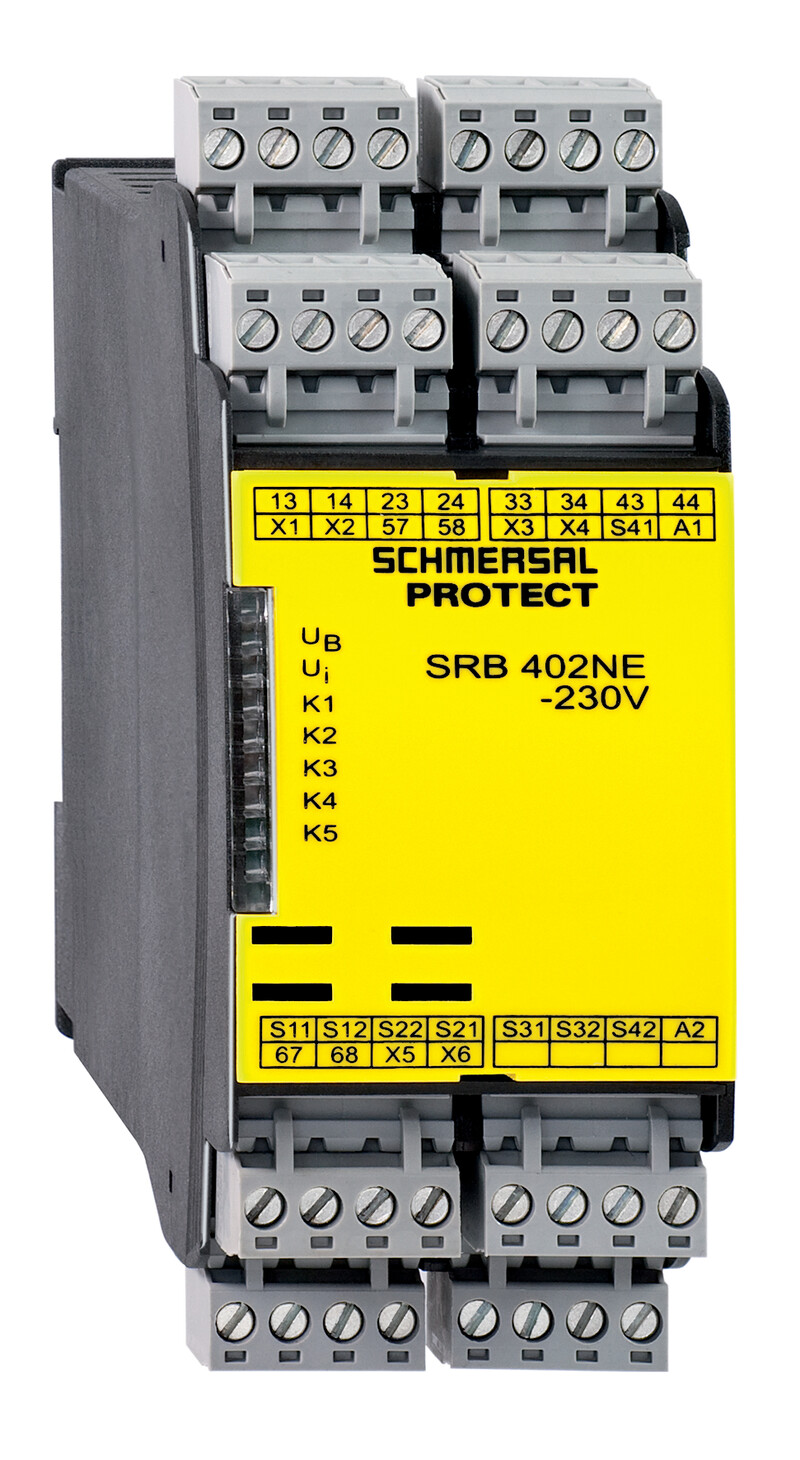

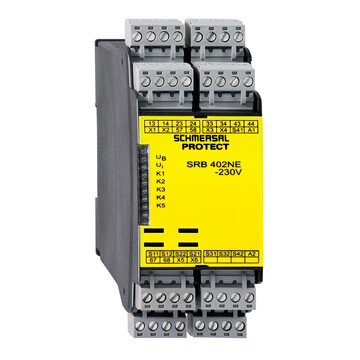

SRB402NE 24V - 101178395

Moduł bezpieczeństwa Schmersal do sterowania osłonami, napięcie 24 V AC/DC, cztery wejścia, cztery wyjścia bezpieczeństwa, dwa wyjścia sygnalizacyjne, montaż DIN, automatyczny reset, wykrywanie przerwania przewodu, obudowa IP40.

SRB402NE 24V - 101178395

Dodaj do porównania Usuń z porównania

438,00 €

538,74 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry SRB402NE 24V 101178395

  • Nadaje się do przetwarzania sygnałów styków bezpotencjałowych
  • Możliwość podłączenia bezkontaktowego wyłącznika końcowego lub ogranicznika prędkości
  • 2 zestyki bezpieczeństwa, poziom wyłączenia 1;
    2 zestyki bezpieczeństwa, poziom wyłączenia 2
  • 2 Wyjścia sygnalizacyjne
Klucz zamówieniowy
Zastępczy numer artykułu 101178530
Oznaczenie typu produktu SRB402NE 24V
Numer artykułu (Numer katalogowy) 101178395
EAN (European Article Number) 4250116202409
eCl@ss number, version 12.0 27-37-18-19
eCl@ss number, version 11.0 27-37-18-19
Numer eCl@ss, wersja 9.0 27-37-18-19
ETIM number, version 7.0 EC001449
ETIM number, version 6.0 EC001449
Właściwości ogólne
Normy EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 61508,EN IEC 60204-1,EN IEC 60947-1
Niesprzyjające warunki klimatyczne EN 60068-2-78
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym, obudowa wentylowana
Ciężar brutto 370 g
Dane ogólne - właściwości
Wykrywanie zerwania przewodu Tak
Wykrywanie zwarcia Tak
Zaciski odłączalne Tak
Obwód sprzężenia zwrotnego Tak
Funkcja automatycznego resetu Tak
Wykrywanie zwarcia doziemnego Tak
Zintegrowany wskaźnik, status Tak
Liczba zestyków pomocniczych 2
Liczba diod LED 7
Liczba zestyków NC 4
Liczba zestyków bezpieczeństwa 4
Liczba wyjść sygnalizacyjnych 2
Klasyfikacja
Normy, przepisy EN IEC 60947-1,EN IEC 61508
Kategoria zatrzymania 0
Klasyfikacja - wyjścia przekaźnikowe
Wartość PFH 2,00 x 10?8 /h
Performance Level, stop 0, up to e
Kategoria, Stop 0 4
Diagnostic Coverage (DC) Level, Stop 0 ? 99 %
Safety Integrity Level (SIL), Stop 0 3
Żywotność 20 Rok(lata)
Common Cause Failure (CCF), minimum 65
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Montaż montaż na standardowej szynie DIN wg EN 60715
Mechanical data - Connection technique
Oznaczenia przyłączy IEC/EN 60947-1
Konektor sztywny lub elastyczny,Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,25 mm2
Przekrój kabla, maksimum 2,5 mm2
Moment dokręcania zacisków 0,6 Nm
Dane mechaniczne - Wymiary
Szerokość 45 mm
Wysokość 100 mm
Głębokość 121 mm
Warunki otoczenia
Stopień ochrony obudowy IP40
Stopień ochrony miejsca instalacji IP54
Stopień ochrony zacisków lub przyłączy IP20
Ambient temperature -25 ... +45 °C
Storage and transport temperature -40 ... +85 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10...55 Hz, amplituda 0,35 mm, ± 15 %
odporność na uderzenie 30 g / 11 ms
Ambient conditions - Insulation values
Znamionowe napięcie udarowe wytrzymywane 4 kV
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 2
Dane elektryczne
Zakres częstotliwości 50 Hz,60 Hz
Operating voltage 24 VAC -15 % / +10 %<br>24 VDC -15 % / +20 %
Ripple voltage 10 %
Rated operating voltage 24 VAC
Rated operating voltage 24 VDC
Znamionowe napięcie AC dla sterowników, 50 Hz, minimalne 20,4 VAC
Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum 26,4 VAC
Znamionowe napięcie AC dla sterowników, 60 Hz, minimalne 20,4 VAC
Znamionowe napięcie AC dla sterowników, 60 Hz, maksimum 26,4 VAC
Znamionowe napięcie zasilające sterowania dla DC, minimum 20,4 VDC
Znamionowe napięcie zasilające sterowania dla DC, maksimum 28,8 VDC
Elektryczny pobór mocy 6 W
Elektryczny pobór mocy 6 VA
Rezystancja zestyków, maksimum 0,1 Ω
Uwaga (Rezystancja nowych zestyków) w nowym stanie
Opóźnienie wyłączania w przypadku awarii zasilania, typowe 80 ms
Opóźnienie wyłączania w przypadku zatrzymania awaryjnego, typ. 20 ms
Opóźnienie włączenia przy automatycznym uruchomieniu, typowe 100 ms
Opóźnienie włączenia w przypadku RESETU, typowe 20 ms
Materiał zestyków, elektrycznych Ag-Ni, samoczyszczący, wymuszone prowadzenie
Dane elektryczne - bezpieczne wyjścia przekaźnikowe
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 4 A
Zdolność przełączania, minimum 10 VDC
Zdolność przełączania, minimum 10 mA
Zdolność przełączania, maksimum 250 VAC
Zdolność przełączania, maksimum 8 A
Dane elektryczne - wejścia cyfrowe
Rezystancja, maksimum 40 Ω
Dane elektryczne - wyjścia przekaźnikowe (Piny pomocnicze)
Zdolność przełączania, maksimum 24 VDC
Zdolność przełączania, maksimum 2 A
Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)
Klasa kompatybilnosci elektromagnetycznej Dyrektywa o kompatybilności elektromagnetycznej
Wskaźnik stanu
Wskazane stany działania Przekaźnik pozycyjny K2,Przekaźnik pozycyjny K1,Wewnętrzne napięcie robocze U<sub>i</sub>,Przekaźnik pozycyjny K3,Przekaźnik pozycyjny K5
Pozostałe dane
Uwaga (zastosowania aplikacyjne) Czujnik bezpieczeństwa,Osłony bezpieczeństwa
Note
Uwaga (informacje ogólne) Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu.
Przykład połączeń
Uwaga (przykład połączeń) System sterujący rozpoznaje przerwanie przewodu i zwarcie doziemne w obwodzie monitorowania.,Przykład pokazuje sterowanie jednokanałowe z zestykiem A dla monitorowania osłony bezpieczeństwa, z przynajmniej jednym zestykiem o wymuszonym rozwarciu, z zewnętrznym przyciskiem reset (R).,Wyjścia przekaźnikowe: odpowiednie dla sterowania 1-kanałowego, dla zwiększenia pojemności lub liczby zestyków za pomocą styczników lub przekaźników o zestykach lustrzanych.,Schemat okablowania dla niepobudzych wyłączników krańcowych i stanu z wyłączonym zasilaniem.,(H2) = Obwód sprzężenia zwrotnego
