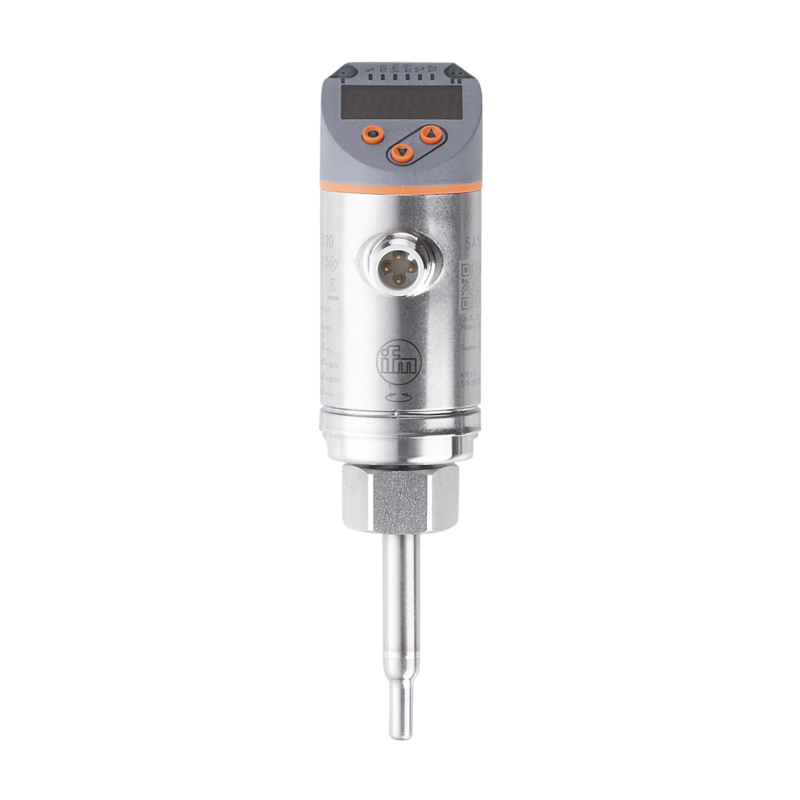

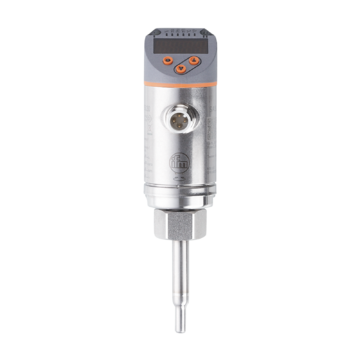

SA5020 - SAD10XDBFRKG/US-100

Kalorymetryczny czujnik przepływu powietrza firmy IFM z wyświetlaczem, 2 x PNP/NPN, sygnał analogowy 4 … 20 mA, sygnał częstotliwościowy, IO-Link, temp. powietrza -20...90 °C, max. ciśnienie 100 bar, M18 x 1,5 wewn., konektor M12

Kod produktu: SA5020
Oznaczenie producenta: SAD10XDBFRKG/US-100
Producent: IFM
Kategoria: Przepływomierze do gazów

Dodaj do porównania

377,90 €

464,82 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Jednoczesny pomiar natężenia przepływu i temperatury
Niezawodny monitoring przepływu powietrza
Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
Z wyjściem przełączającym, sygnałem analogowym i IO-Link
Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania

Cechy produktu
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Przyłącze procesowe		połączenie gwintowane M18 x 1,5 Gwint wewnętrzny
Aplikacja
Konstrukcja		styki pozłacane
Montaż		Zalecany do średnic rury; ( 15...51 mm)
Media		powietrze
Temperatura medium [°C]		-20...90
Wytrzymałość na ciśnienie [bar]		100
Wytrzymałość na ciśnienie [Mpa]		10
MAWP (dla aplikacji zgodnych z CRN) [bar]		100
Dane elektryczne
Napięcie zasilania [V]		18...30 DC; (zgodnie z SELV/PELV)
Pobór prądu [mA]		< 100
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Czas rozruchu [s]		10
Wejścia / wyjścia
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Wyjścia
Łączna liczba wyjść		2
Sygnał wyjściowy		sygnał przełączający; sygnał analogowy; sygnał częstotliwościowy; IO-Link; (konfigurowalne)
Wykonanie elektryczne		PNP/NPN
Liczba wyjść binarnych		2
Funkcja wyjścia		normalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC [V]		2,5
Prąd obciążenia wyjścia przełączającego DC [mA]		250
Liczba wyjść analogowych		1
Analogowe wyjście prądowe [mA]		4...20; (skalowany)
Maks. obciążenie [Ω]		350
Zabezpieczenie przed zwarciem		tak
Typ zabezpieczenia przed zwarciem		impulsowe
Zabezpieczenie przed przeciążeniem		tak
Częstotliwość wyjścia [Hz]		0...1000
Zakres pomiaru / nastaw
Długość sondy L [mm]		45
Tryb pracy		relatywny; absolutnie gazowe; (absolut.: zalecany pomiar odniesienia)
Zakres wyświetlacza [m/s]		0...36
Rozdzielczość [m/s]		0,2
Uwaga dotycząca ustawień fabrycznych		Tryb pracy: relatywny
Punkt przełączania SP [m/s]		2...30
Punkt resetu rP [m/s]		0,6...28,6
Punkt początkowy wyjścia analogowego ASP [m/s]		0...24
Punkt końcowy wyjścia analogowego AEP [m/s]		6...30
Częstotliwość końcowa, FEP [m/s]		6,6...30
Częstotliwość punktu końcowego, FRP [Hz]		100...1000
Zakres pomiaru / nastaw - Gazy - tryb pracy absolutny "absolute"
Zakres ustawień [m/s]		0...30
Najlepsza czułość [m/s]		0,6...30
Zakres pomiaru / nastaw - Gazy - tryb pracy względny "relative"
Zakres ustawień [m/s]		0...60
Najlepsza czułość [m/s]		0,6...30
Zakres pomiaru / nastaw - Monitoring temperatury
Zakres pomiarowy [°C]		-20...90
Rozdzielczość [°C]		0,2
Dokładność / odchylenie - Gazy - tryb pracy absolutny "absolute"
Powtarzalność		± (3 % MW + 0,6 % MEW)
Dokładność / odchylenie - Gazy - tryb pracy względny "relative"
Dokładność		± (10 % MW + 2 % MEW); (warunki odniesienia: DN50; Średnica wewnętrzna 51 mm; w zakresie czułości maksymalnej: 20 °C / < 6 bar; Głębokość wsunięcia: 15 mm; długość rury wlotowej: 2,5 m; standardowa prędkość na końcówce czujnika zgodnie z DIN ISO 2533)
Powtarzalność		± (3 % MW + 0,6 % MEW)
Dokładność / odchylenie - Monitoring temperatury
Dryft temperatury		± 0,005 K/°C
Dokładność [K]		± 2 / + 8; (prędkość przepływu > 20 % VMR przy 20 °C: ± 2)
Czasy reakcji
Czas reakcji [s]		7
Czasy reakcji - Monitoring temperatury
Odpowiedź dynamiczna T05 / T09 [s]		30 (T09); (Przepływ: ? 10 m/s)
Software / programowanie
Możliwości parametryzacji		histereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / częstotliwościowe; wybór medium; Tłumienie; funkcja uczenia; wyświetlacz może być obracany / wyłączany; standardowa jednostka pomiaru; kolor wartości procesu
Interfejsy
Interfejs komunikacyjny		IO-Link
Typ transmisji		COM2 (38,4 kBaud)
IO-Link Revision		1.1
Norma SDCI		IEC 61131-9
Profil		Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO tryb		tak
Wymagany typ portu master		A
Ilość danych analogowych		2
Ilość danych binarnych		2
Min.czas cyklu procesu [ms]		3
Obsługiwane DeviceID
	Typ działania	DeviceID
	Factory setting / ModE = (REL)	1237
	ModE = (ABS)	1238
Warunki pracy
Temperatura otoczenia [°C]		-40...80
Temperatura składowania [°C]		-40...100
Ochrona		IP 65; IP 67
Testy / dopuszczenia
EMC
	DIN EN 60947-5-9
Odporność na wstrząsy
	DIN EN 60068-2-27	50 g (11 ms)
Odporność na wibracje
	DIN EN 60068-2-6	20 g (10...2000 Hz)
MTTF [lata]		131
Dopuszczenie UL
	Dopuszczenie UL numer	I003
	Numer UL	E174189
Dane mechaniczne
Waga [g]		309,1
Materiał		stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4310 / 301); PBT-GF20; PBT-GF30
Materiały części w kontakcie z medium		stal nierdzewna (1.4404 / 316L); Uszczelka: FKM
Przyłącze procesowe		połączenie gwintowane M18 x 1,5 Gwint wewnętrzny
Wyświetlacze / elementy robocze
Wyświetlacz
	Jednostka wyświetlana	6 x LED, kolor zielony (%, m/s, l/min, m3/h, °C, 103)
	Stan wyjścia	2 x LED, kolor żółty
	Wartość mierzona	wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy
Uwagi
Uwagi		MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
