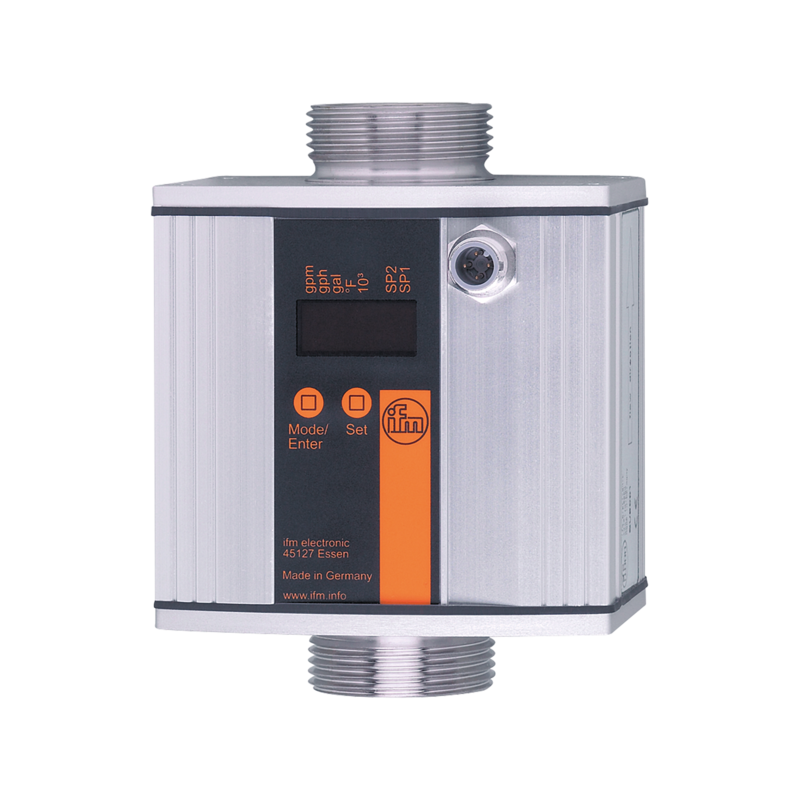

SU9001 - SUR54HGBFRKG/W/US-100-IPF
Przepływomierz ultradźwiękowy firmy IFM, zakres pomiarowy 0...52,84 gpm PNP/NPN, sygnał przełączający, sygnał analogowy, sygnał impulsowy, (konfigurowalne), PN16, G 1 1/4
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Dokładny pomiar przepływu, poboru i temperatury medium
- Odpowiednie do wody, olejów i roztworów glikolu
- Do montażu w rurach
- Z wyjściem przełączającym, analogowym i impulsowym
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| 0...3170 gph | 0...52,84 gpm | |
| Przyłącze procesowe | połączenie gwintowane G 1 1/4 uszczelka płaska | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | Funkcja sumująca; do aplikacji przemysłowych | |
| Montaż | podłączenie do rurociągu za pomocą adaptera | |
| Media | woda; roztwory glikolu; chłodziwa; oleje | |
| Uwaga na temat mediów | oleje o niskiej lepkości: 7...40 mm2/s (40 °C) oleje o dużej lepkości: 30...68 mm2/s (40 °C) |
|
| Temperatura medium [°F] | 14...176 | |
| Wytrzymałość na ciśnienie [bar] | 16 | |
| Wytrzymałość na ciśnienie [psi] | 232 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 19...30 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | 100 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 10 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wejścia | ||
| Wejścia | resetowanie licznika | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250; (na wyjście) | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany) | |
| Maks. obciążenie [Ω] | 500 | |
| Analogowe wyjście napięciowe [V] | 0...10; (skalowany) | |
| Min. rezystancja obciążenia [Ω] | 2000 | |
| Wyjście impulsowe | pomiar ilości przepływu | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| 0...3170 gph | 0...52,84 gpm | |
| Zakres wyświetlacza | ||
| 0...3804 gph | 0...63,4 gpm | |
| Rozdzielczość | ||
| 1 gph | 0,02 gpm | |
| Punkt przełączania SP | ||
| 7...3170 gph | 0,12...52,84 gpm | |
| Punkt resetu rP | ||
| 0...3163 gph | 0...52,72 gpm | |
| Punkt początkowy wyjścia analogowego ASP | ||
| 0...2547 gph | 0...42,46 gpm | |
| Punkt końcowy wyjścia analogowego AEP | ||
| 621...3170 gph | 10,36...52,84 gpm | |
| Maks. przepływ | ||
| 3804 gph | 63,4 gpm | |
| Krok | ||
| 1 gph | 0,02 gpm | |
| Zakres pomiaru / nastaw - Monitoring przepływu | ||
| Wartość impulsu | 0,02...9000 * 103 gal | |
| W krokach co | 0,02 gal | |
| Długość impulsu [s] | 0,095...2 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°F] | 14...176 | |
| Rozdzielczość [°F] | 0,5 | |
| Punkt przełączania SP [°F] | 14,5...176 | |
| Punkt resetu rP [°F] | 14...175,5 | |
| Wyjście analogowe / dolna wartość [°F] | 14...144 | |
| Wyjście analogowe / górna wartość [°F] | 46...176 | |
| W krokach co [°F] | 0,5 | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Dokładność (w zakresie pomiarowym) | woda: < ± (3 % MW + 0,2 % MEW); glikol (35 %), olej (lepkość 68 mm2/s w temperaturze 40 ° C): < ± (8 % MW + 0,5 % MEW) | |
| Powtarzalność | 0,05 gpm; 3 gph | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 5,4 (Q > 0,26 gpm) | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Czas reakcji [s] | 0,25; (dAP = 0) | |
| Programowalny czas opóźnienia dS, dr [s] | 0...50 | |
| Tłumienie wartości procesowej dAP [s] | 0...1 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | T09 = 30 (Q > 5 gpm); (woda) | |
| Software / programowanie | ||
| Możliwości parametryzacji | Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury | |
| Warunki pracy | ||
| Temperatura otoczenia [°F] | 14...140 | |
| Temperatura składowania [°F] | -13...176 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 0,5 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 20 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 185 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 1859 | |
| Materiał | obudowa: AlMgSi0,5 anodowane; uszczelnienie: FKM; PA 6.6; folia ochronna: PA | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); FKM; PPS; Centellen 200 | |
| Przyłącze procesowe | połączenie gwintowane G 1 1/4 uszczelka płaska | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 5 x LED, kolor zielony (gpm, gph, gal, °F, 103) | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wartość mierzona | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Programowanie | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Akcesoria | ||
| Dostarczane elementy | uszczelnienie: 2, Centellen | |
| Akcesoria (opcjonalne) | adapter do rurowciągów: 1 x 1" NPT, stal kwasoodporna, E40206 | |
| Uwagi | ||
| Uwagi | uszczelnienie: tylko uszczelnienie Centellen MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Materiał obudowy: mosiądz, Optalloy-plated; Styki: pozłacane | |
