PBT-RBX05SG1SSFAMA0Z - 6085404

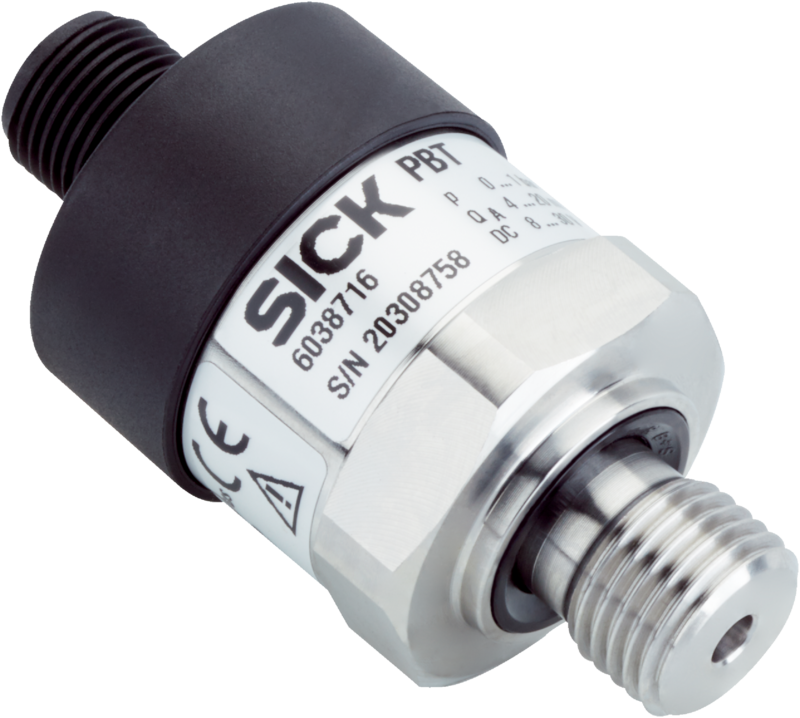

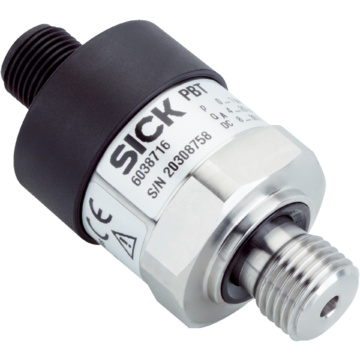

Czujnik ciśnienia SICK, 0–0,05 bar, dokładność ?±1%, wyjście 4–20 mA, IP67, przyłącze G 1 A, uszczelnienie FPM/FKM, stal nierdzewna, temperatura 0…+80°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki ciśnienia, PBT, PBT-RBX05SG1SSFAMA0Z, Rodzaj ciśnienia: Ciśnienie względne, Jednostka ciśnienia: bar, Zakres pomiarowy: 0 bar ... 0,05 bar, Dokładność: ? ± 1 % zakresu, Nieliniowość: ? ± 0,5 %, zakresu, Przyłącze procesowe: G 1 A wg DIN 3852-E, Otwór kanalika: Standard, Temperatura procesu: 0 °C ... +80 °C, Uszczelnienie: FPM/FKM, Sygnał wyjściowy: 4 mA ... 20 mA, 2-przewodowy, Typ przyłącza: Wtyk okrągły M12 x 1, 4 piny, Stopień ochrony: IP67, Napięcie zasilające: 8 V DC ... 30 V DC, Cecha wyróżniająca: Brak
| Cechy | ||
|---|---|---|
| Medium | Ciekłe, gazowe | |
| Rodzaj ciśnienia | Ciśnienie względne | |
| Jednostka ciśnienia | bar | |
| Zakres pomiarowy | 0 bar ... 0,05 bar | |
| Temperatura procesu | 0 °C ... +80 °C | |
| Maksymalna impedancja RA | 4 mA ... 20 mA, 2-żyłowy (RA ≤ (L+ - 8 V) / 0,02 A [Ω]), 0 V ... 10 V, 3-żyłowy (RA > 10 kΩ), 0 V ... 5 V, 3-żyłowy (RA > 5 kΩ) | |
| Sygnał wyjściowy | 4 mA ... 20 mA, 2-przewodowy | |
| Cecha wyróżniająca | Brak | |
| Mechanika/elektryka | ||
| Interfejs komunikacyjny | - | |
| Przyłącze procesowe | G ¼ A wg DIN 3852-E | |
| Materiały mające kontakt z mediami | Przyłącze ciśnieniowe: stal nierdzewna 316L Czujnik ciśnienia: stal nierdzewna 316L (od 0 bar ... 10 bar wzgl. – stal nierdzewna 13-8 PH) |
|
| Wewnętrzny płyn transmisyjny | Olej silikonowy (tylko dla zakresów pomiarowych < 0 bar ... 10 bar oraz ≤ 0 bar(a) ... 25 bar(a)) | |
| Otwór kanalika | Standard | |
| Materiał obudowy | Stal nierdzewna | |
| Typ przyłącza | Wtyk okrągły M12 x 1, 4 piny | |
| Napięcie zasilające | 8 V DC ... 30 V DC | |
| Pobór prądu | Prąd sygnału (maks. 25 mA) dla wyjścia prądowego Maks. 8 mA dla sygnału wyjściowego napięcia |
|
| Bezpieczeństwo elektryczne | Ochrona przepięciowa: 32 V DC, 36 V DC przy 4 mA ... 20 mA Odporność przeciwzwarciowa: QA do M Zabezpieczenie przed zamianą biegunów: L+ do M Klasa ochrony: III |
|
| Napięcie izolacji | 500 V DC | |
| Zgodność CE | Dyrektywa w sprawie urządzeń ciśnieniowych: 2014/68/UE, Dyrektywa EMC: 2014/30/WE, EN 61326-2-3 | |
| Masa czujnika | Ok. 80 g | |
| Uszczelnienie | FPM/FKM | |
| Stopień ochrony | IP67 | |
| Klasa ochrony III | Tak | |
| MTTF | 815 lat(a) | |
| Tłumienie skoków ciśnienia | Poprzez wbudowany kanalik ciśnieniowy 0,6 mm lub 0,3 mm dla przyłącza procesowego G ¼ wg DIN 3852-E (0,3 mm od 10 bar) | |
| Ochrona przepięciowa | 36 V DC | |
| Wydajność | ||
| Nieliniowość | ≤ ± 0,5 %, zakresu | |
| Dokładność | ≤ ± 1 %, zakresu (wraz z nieliniowością, histerezą, odchyleniem od punktu zerowego i wartości końcowej (odpowiada odchyleniu pomiarowemu wg IEC 61298-2)) | |
| Dokładność kalibracji sygnału zerowego | ≤ 0,5% zakresu typ., ≤ 0,8% zakresu maks. (przy nieliniowości 0,5%) | |
| Histereza | ≤ 0,16 % zakresu | |
| Niepowtarzalność | ≤ 0,1 % zakresu | |
| Czas wstrojenia | < 4 ms | |
| Szum sygnału | ≤ 0,3 % zakresu | |
| Długoterminowy dryft/stabilność na rok | ≤ 0,1 % zakresu wg IEC 61298-2 | |
| Znamionowy zakres temperatur | 0 °C ... +80 °C | |
| Trwałość użytkowa | Co najmniej 100 mln zmian obciążenia | |
| Błąd temperaturowy | ≤ 1,0% zakresu typ., ≤ 2,5% zakresu maks. | |
| Warunki referencyjne | Warunki referencyjne: wg IEC 61298-1 | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | 0 °C ... +80 °C | |
| Temperatura składowania | –40 °C ... +70 °C | |
| Względna wilgotność powietrza | 45 % ... 75 % | |
| Odporność na udary | 500 g według IEC 60068-2-27 (wstrząs mechaniczny) | |
| Obciążenie przez drgania | 10 g według IEC 60068-2-6 (drgania rezonansowe) 20 g opcjonalnie |
|
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27200614 | |
| ECLASS 5.1.4 | 27200614 | |
| ECLASS 6.0 | 27200614 | |
| ECLASS 6.2 | 27200614 | |
| ECLASS 7.0 | 27200614 | |
| ECLASS 8.0 | 27200614 | |
| ECLASS 8.1 | 27200614 | |
| ECLASS 9.0 | 27200614 | |
| ECLASS 10.0 | 27200614 | |
| ECLASS 11.0 | 27200614 | |
| ECLASS 12.0 | 27200614 | |
| ETIM 5.0 | EC011478 | |
| ETIM 6.0 | EC011478 | |
| ETIM 7.0 | EC011478 | |
| ETIM 8.0 | EC011478 | |
| UNSPSC 16.0901 | 41112410 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.145 kg | |
| Masa jednostkowa netto | 0.145 kg | |
| Jednostka objętości | 722.5 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
