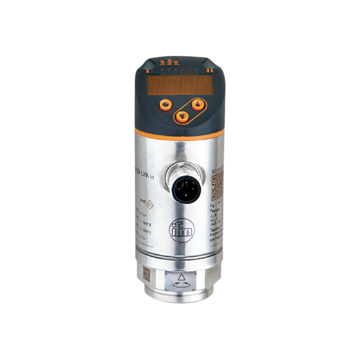

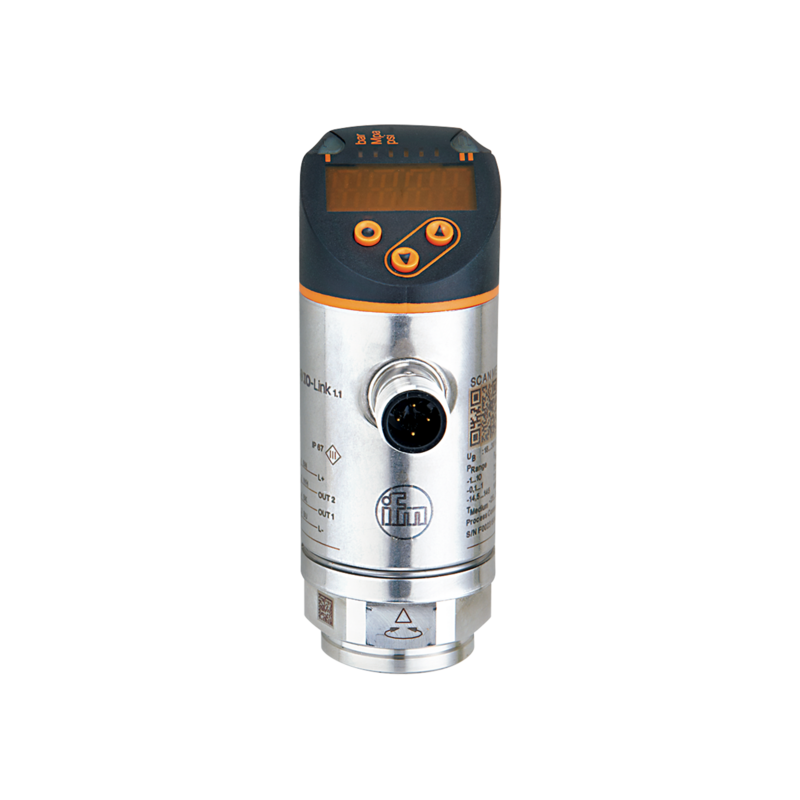

PN3160 - PN-600-SER14-MFRKG/US/ /V

Elektroniczny czujnik ciśnienia, 0...600 bar, 0...8700 psi, 0...60 MPa, G 1/4 Gwint wewnętrzny, sygnał przełączający, sygnał analogowy, IO-Link, 4...20 mA, 0...10 V, Konektor, -25...80 stC, IP 65, IP 67, ciśnienie względne

Kod produktu: PN3160
Oznaczenie producenta: PN-600-SER14-MFRKG/US/ /V
Producent: IFM
Kategoria: Przetworniki ciśnienia standardowe

Dodaj do porównania

349,16 €

429,46 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Programowalne wyjście przełączające z IO-Link i wyjście analogowe
Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania
Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych

Cechy produktu
Liczba wejść i wyjść		Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1
Przyłącze procesowe		połączenie gwintowane G 1/4 Gwint wewnętrzny M6 I
Aplikacja
Konstrukcja		styki pozłacane
Element pomiarowy		metalowa celka pomiarowa
Aplikacja		do aplikacji przemysłowych
Media		ciecze i gazy
Temperatura medium [°C]		-25...80
Odporność na podciśnienie [mbar]		-1000
Rodzaj ciśnienia		ciśnienie względne
Dane elektryczne
Napięcie zasilania [V]		18...30 DC; (zgodnie z SELV/PELV)
Pobór prądu [mA]		< 35
Min. rezystancja izolacji [MΩ]		100; (500 V DC)
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Czas rozruchu [s]		< 0,3
Zintegrowana funkcja Watchdog		tak
Wejścia / wyjścia
Liczba wejść i wyjść		Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1
Wyjścia
Łączna liczba wyjść		2
Sygnał wyjściowy		sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne)
Wykonanie elektryczne		PNP
Liczba wyjść binarnych		1
Funkcja wyjścia		normalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC [V]		2,5
Prąd obciążenia wyjścia przełączającego DC [mA]		150; (200 (...60 °C) 250 (...40 °C))
Częstotliwość przełączania DC [Hz]		< 170
Liczba wyjść analogowych		1
Analogowe wyjście prądowe [mA]		4...20
Maks. obciążenie [Ω]		500
Analogowe wyjście napięciowe [V]		0...10
Min. rezystancja obciążenia [Ω]		2000
Zabezpieczenie przed zwarciem		tak
Typ zabezpieczenia przed zwarciem		impulsowe
Zabezpieczenie przed przeciążeniem		tak
Dokładność / odchylenie
Dokładność punktu przełączania [% zakresu]		< ± 0,5
Powtarzalność [% zakresu]		< ± 0,1; (z wahaniami temperatury < 10 K)
Odchyłka od charakterystyki [% zakresu]		< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej)
Odchylenie histerezy [% zakresu]		< ± 0,25
Stabilność długotrwała [% zakresu]		< ± 0,05; (na 6 miesiecy)
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K]		0,2; (-25...80 °C)
Współczynnik temperaturowy zakresu [% na zakres 10 K]		0,2; (-25...80 °C)
Czasy reakcji
Czas reakcji [ms]		< 3
Programowalny czas opóźnienia dS, dr [s]		0...50
Tłumienie wartości procesowej dAP [s]		0...4
Tłumienie wyjścia analogowego dAA [s]		0...4
Maksymalny czas odpowiedzi wyjścia analogowego [ms]		3
Software / programowanie
Możliwości parametryzacji		histereza / okno; normalnie otwarte / zamknięte; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana; wyjście prądowe / napięciowe
Interfejsy
Interfejs komunikacyjny		IO-Link
Typ transmisji		COM2 (38,4 kBaud)
IO-Link Revision		1.1
Norma SDCI		IEC 61131-9
SIO tryb		tak
Wymagany typ portu master		A
Ilość danych analogowych		1
Ilość danych binarnych		1
Obsługiwane DeviceID
	Typ działania	DeviceID
	Factory setting / CMPT = 2	426
	Status_B High Resolution / CMPT = 3	605
Uwaga		Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”
Interfejsy - Factory setting / CMPT = 2
Profil		Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Min.czas cyklu procesu [ms]		2,3
Rozdzielczość IO-Link - ciśnienie [bar]		1
Rozdzielczość IO-Link - ciśnienie [MPa]		0,1
Dane procesowe IO-Link (cykliczne)
	Funkcja	długość bajtu
	Ciśnienie	14
	informacje o przełączaniu binarnym	1
Funkcje IO-Link (acykliczne)		nazwa przypisana do aplikacji
Interfejsy - Status_B High Resolution / CMPT = 3
Profil		Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
Min.czas cyklu procesu [ms]		3
Rozdzielczość IO-Link - ciśnienie [bar]		0,2
Dane procesowe IO-Link (cykliczne)
	Funkcja	długość bajtu
	Ciśnienie	16
	status urządzenia	4
	informacje o przełączaniu binarnym	1
Funkcje IO-Link (acykliczne)		nazwa przypisana do aplikacji
Warunki pracy
Temperatura otoczenia [°C]		-25...80
Temperatura składowania [°C]		-40...100
Ochrona		IP 65; IP 67
Testy / dopuszczenia
EMC
	DIN EN 61000-6-2
	DIN EN 61000-6-3
Odporność na wstrząsy
	DIN EN 60068-2-27	50 g (11 ms)
Odporność na wibracje
	DIN EN 60068-2-6	20 g (10...2000 Hz)
MTTF [lata]		190
Dopuszczenie UL
	Dopuszczenie UL numer	J006
Dyrektywa PED Urządzenia Ciśnieniowe		dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie
Dane mechaniczne
Waga [g]		231
Materiał		1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Materiały części w kontakcie z medium		1.4542 (17-4 PH / 630)
Min. liczba cykli ciśnienia		100 milionów
Moment dokręcający [Nm]		30...50; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.)
Przyłącze procesowe		połączenie gwintowane G 1/4 Gwint wewnętrzny M6 I
Zintegrowany tłumik		nie (można zainstalować)
Wyświetlacze / elementy robocze
Wyświetlacz
	Jednostka wyświetlana	3 x LED, kolor zielony (bar, psi, MPa)
	Stan wyjścia	1 x LED, kolor żółty
	Wartość mierzona	wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy
Uwagi
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
