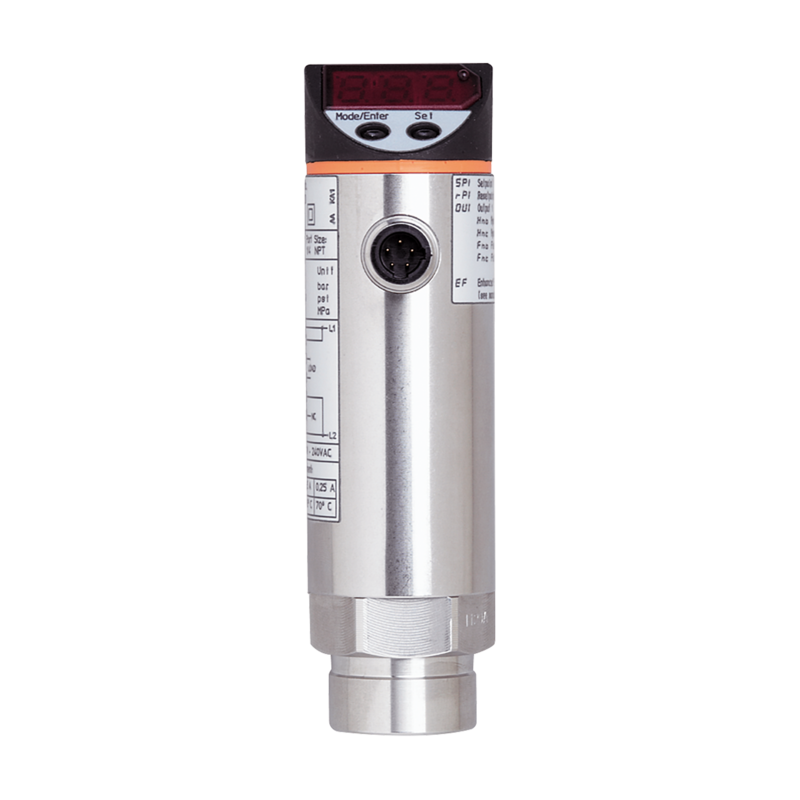

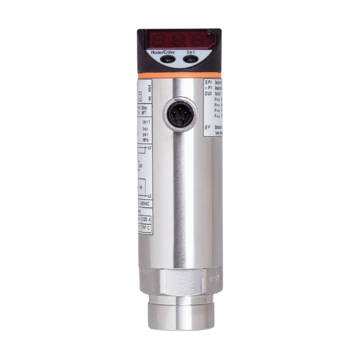

PN4222 - PN-100-SBN14-HFBOW/LS/ /V
Czujnik ciśnienia z wyświetlaczem, do aplikacji przemysłowych, konektor 1/2", NO/ NC, sygnał przełączający, 1/4 NPT gwint wewnętrzny
Produkt na zamówienie
Wysyłka:
2 tygodnie
468,50 €
576,26 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Bezpotencjałowe wyjście Triac do prądów o natężeniu maks. 2,5 A
- Do stosowania w sieciach zasilających AC
- Do wyboru urządzenia ciśnieniowe do stosowania w konkretnych krajach
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1 | |
| Przyłącze procesowe | połączenie gwintowane 1/4" NPT Gwint wewnętrzny | |
| Aplikacja | ||
| Aplikacja | do aplikacji przemysłowych | |
| Media | ciecze i gazy | |
| Warunkowo odpowiedni dla | do użycia z gazami o ciśnieniu> 25 bar tylko na zapytanie | |
| Temperatura medium [°C] | -25...80 | |
| Rodzaj ciśnienia | ciśnienie względne | |
| Dane elektryczne | ||
| Tolerancja napięcia zasilania [%] | 5...10 | |
| Napięcie zasilania [V] | 85...265 AC | |
| Napięcie znamionowe AC [V] | < 250 | |
| Pobór prądu [mA] | < 10 | |
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | |
| Klasa ochrony | II | |
| Zabezpieczenie przed odwrotną polaryzacją | nie | |
| Czas rozruchu [s] | 0,2 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał przełączający | |
| Wykonanie elektryczne | Triac | |
| Liczba wyjść binarnych | 1 | |
| Funkcja wyjścia | normalnie otwarte / NC | |
| Maks. spadek napięcia wyjścia przełączającego AC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego AC [mA] | 250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C)) | |
| Częstotliwość przełączania AC [Hz] | < 160 | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed przeciążeniem | nie | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [% zakresu] | < ± 1,0 | |
| Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) | |
| Odchylenie liniowości [% zakresu] | < ± 0,5 | |
| Odchylenie histerezy [% zakresu] | < ± 0,1 | |
| Stabilność długotrwała [% zakresu] | < ± 0,1; (na rok) | |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,2; (-25...80 °C) | |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,3; (-25...80 °C) | |
| Czasy reakcji | ||
| Programowalny czas opóźnienia dS, dr [s] | 0, 0,2,...10, 11,...50 | |
| Tłumienie wartości procesowej dAP [s] | 0...4 | |
| Software / programowanie | ||
| Regulacja punktu przełączania | przycisk do programowania | |
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; opóźnienie załączania/resetowania wyjścia przełączającego; Tłumienie; kalibracja wyświetlanej wartości; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN IEC 68-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 225 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 358,4 | |
| Materiał | stal nierdzewna (1.4301 / 304); PC; PBT; PA; FKM | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); ceramika; FKM | |
| Min. liczba cykli ciśnienia | 100 milionów | |
| Przyłącze procesowe | połączenie gwintowane 1/4" NPT Gwint wewnętrzny | |
| Zintegrowany tłumik | nie (można zainstalować) | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | LED, kolor czerwony | |
| Wyświetlanie funkcji | 7-segmentowy wyświetlacz LED | |
| Wartość mierzona | 7-segmentowy wyświetlacz LED | |
| Połączenie elektryczne | ||
| Wymagana ochrona | bezpiecznik miniaturowy wg IEC60127-2 karta 1; ≤ 5 A; szybki | |
| Uwagi | ||
| Uwagi | n.c. = nieużywany | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x 1/2" | |
