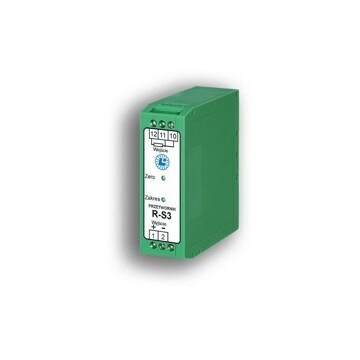

R-S3

DWUPRZEWODOWY PRZETWORNIK REZYSTANCJI typ R-S3

Pomiar temperatury lub położenia potencjometru
Wszystkie obwody wzajemnie odseparowane
Kompensacja zmian rezystancji linii czujnika - trzy lub czteroprzewodowe podłączenie czujnika
Sterowanie wyjściową pętlą prądową 4..20mA

PRZEZNACZENIE:

Dwuprzewodowy przetwornik R-S3 służy do przetwarzania przyrostów rezystancji czujników na sygnał prądowy 4...20mA. Prądowy sygnał wyjściowy może być zamieniony na sygnał napięciowy przez użycie zewnętrznego rezystora 250Ω. Przetwornik zapewnia galwaniczne oddzielenie od siebie obwodów wejściowego i wyjściowego. Zastosowanie separacji eliminuje wpływ zakłóceń obiektowych na współpracę przetwornika z systemem zbierania danych.

Przetworniki mogą pełnić funkcję:

liniowego przetwarzania przyrostów rezystancji: f = k * ∆R
liniowego przetwarzania zmian temperatury dla czujników rezystancyjnych f = k * ∆T
przetwornika położenia potencjometru (rys.1 – patrz karta katalogowa)

Przetwornik R-S3 przy użyciu trójprzewodowej, jednorodnej (tzn. wszystkie trzy żyły jednakowe) linii podłączeniowej czujnika, zapewnia całkowitą kompensację wpływu zmian parametrów linii na wynik pomiaru.
Na życzenie przetwornik może być wykonany w wersji z czteroprzewodowym podłączeniem czujnika. Użytkownik ma możliwość korekcji nastaw początku i przyrostu potencjometrami "ZERO", "ZAKRES" umieszczonymi na panelu czołowym przetwornika.

PODSTAWOWE PARAMETRY TECHNICZNE:

Sygnał wejściowy zmiany rezystancji ∆R: 1...10 000Ω
Pt100, Ni100: ∆Tmin=20°C
Pt500: ∆Tmin=5°C
Pt1000: ∆Tmin=2.5°C
położenie potencjometru: ∆Rmin=1Ω
Sygnał wyjściowy: pętla prądowa 4...20mA zasilana z zewnątrz napięciem Uz
Napięcie zasilania Uz pętli prądowej 4...20mA:  - 12...36V
Prąd czujnika: 0,4mA
Rezystancja obciążenia: max 600Ω dla Uz=2V Robc=(Uz-12V)/20mA (rys.)
Klasa: 0,1%
Nieliniowość: dla f = k * ∆R = ±0,05%, dla f = k * ∆T = ±0,1%
Możliwość linearyzacji: dowolne nieliniowości
Dryft temperaturowy: dla ∆R>10Ω = 0,01%/°C, dla ∆R≤10Ω = 0,02%/°C
Błąd od zmian rezystancji obciążenia oraz zasilania Uz: ±0,02%/V
Stała czasowa: 0.1s lub wg uzgodnień 0,05....1s
Podłączenie czujnika: linia 2, 3 lub 4 przewodowa
Rezystancja linii 2-przewodowa: ≤ 5%
Rezystancja linii 3 lub 4 przewodowa: ≤ 30Ω jedną żyłę
Separacja galwaniczna: między obwodem wejściowym a wyjściowym
Napięcie próby izolacji: 2kV, 50Hz lub równoważne
Zakresy pomiarowe: według uzgodnień
Obudowa listwowa: szerokość 22.5 mm, wysokość 79 mm, głębokość 74 mm
Stopień ochrony: IP40 sposób mocowania
Zaczep listwowy: uniwersalny
Wymagania bezpieczeństwa: PN-EN 61010-1:2002
Wymagania EMC: PN-EN 61000-6-1, PN-EN 61000-6-3

SPOSÓB ZAMAWIANIA:

R-S3-
L: obudowa listwowa
P: obudowa naścienna
4: czteroprzewodowe podłączenie czujnika

Zakres wejściowy:
P1...P23: czujnik Pt wg tabeli 1
N1...N11: czujnik Ni wg tabeli 2 R / R
Rp /∆R: wartości rezystancji potencjometru
L: Linearyzacja

Przykład zamówienia: dwuprzewodowy przetwornik rezystancji, wejście Pt100, zakres 0...200°C, linearyzacja typ RS3 - P7 – L
