V15S/V15-G-0,2-PUR-U-TEE-V15-G - 70109000

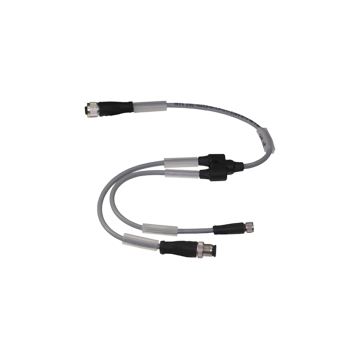

Rozdzielacz przewodowy obustronie zakończony wtyczką firmy Pepperl+Fuchs, rozdzielacz typu Y, 1 x męski prosty + 1 x żeński prosty M12-5pin x M12-5pin na 1 x wtyczka prosta żeńska M12-5pin, długość 0,2 m, PUR, IP67/IP68/IP69K, wszystkie piny zmostkowane
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
174,00 zł
214,02 zł z podatkiem VAT
Zapytaj o produkt:
V15S/V15-G-0,2-PUR-U-TEE-V15-G - 70109000 174,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
Opisy produktu
Najważniejsze parametry przewodu Y V15S/V15-G-0,2-PUR-U-TEE-V15-G
- Proste połączenie 2 sygnałów z jedną stacją wtykową M12
- Nadaje się do ruchomych łańcuchów kablowych
- Nadaje się do zastosowań w robotyce / wymagających odporności na skręcanie
- Stopień ochrony IP67
- Bez substancji zaburzających zwilżanie farby
- Odporny na drobnoustroje i hydrolizę
- Komponent uznany przez UL
- Nie zawiera halogenu
- Kabel ognioodporny
- Odporność na wibracje, z mechanicznym zatrzaskiem
| Opis produktu | ||
|---|---|---|
| Zestaw rozgałęźników Y, M12 do 2x M12, 5 pinów, kabel PUR | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 5 | |
| Podłączenie 1 | Złącze męskie | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M12 | |
| Podłączenie 2 | gniazdo elektryczne | |
| Typ konstrukcji 2 | prosta | |
| Gwint 2 | M12 | |
| Połączenie 3 | gniazdo elektryczne | |
| Typ konstrukcji 3 | prosta | |
| Gwint 3 | M12 | |
| Numer pliku UL | E231213 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 48 V AC i 60 V DC | |
| Prąd pracy | max. 4 A. | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529 | |
| Łatwopalność | Uchwyt: UL 94, Kabel: UL 758 / UL 1581 | |
| Bezhalogenowy | IEC 60754-1 | |
| Specyfikacja | złącze M12 x 1: IEC 61076-2-101 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Uznany przez UL Ogólny cel | |
| Warunki otoczenia | ||
| Temperatura otoczenia | Obudowa: -40 ... 90 °C (-40 ... 194 °F) kabel, część stała: -40 ... 80 °C (-40 ... 176 °F) kabel, część ruchoma: -25 ... 80 °C (-13 ... 176 °F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Stopień ochrony | IP67 | |
| Podłączenie | 1 x gniazdo proste M12 na 1 x wtyczka prosta M12 / 1 x gniazdo proste M12 | |
| Materiał | ||
| Kontakty | CuSn / Au | |
| Powierzchnia styku | Au | |
| Korpus | TPU, czarny | |
| Kabel | PUR | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Złącze tulejowe | Cynkowy odlew ciśnieniowy | |
| Izolacja żyły | PP | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 6 | |
| Średnica płaszcza | Ř 4.8 mm | |
| Promień gięcia | > 10 x średnica przewodu, appropriate for conveyor chains, > 5 x średnica przewodu, stały | |
| Kolor | czarny | |
| Liczba rdzeni | 5 | |
| Przekrój rdzenia | 0,34 mm 2 , 22 AWG | |
| Budowa przewodnika | 42 x 0,1 mm Ř | |
| Długość | L1 = 200 mm L2 = 200 mm L3 = 200 mm |
|
| Stosowanie do ruchomych łańcuchów kablowych | ||
| Cykle ruchomych łańcuchów kablowych | min. 5000000 | |
| Prędkość ruchu | max. 3.3 m/s | |
| Odległość obrotu | 5 m poziomo | |
| Przyśpieszenie | max. 5 m/s2 | |
| Cykle skrętne | min. 1000000 | |
| Naprężenie skrętne | ± 180 °/m | |
| Łatwopalność | ||
| Obszar styków | HB | |
| Obudowa | V-2 | |
| Kabel | FT2 | |
