V1S-G-0,5M-PUR-A-3T-1,5M-V23-G - 262888
Rozdzielacz sygnałów firmy Pepperl+Fuchs, konstrukcja typu Y, 1 x gniazdo męskie M23-12pin na 3 x gniazdo męskie M12-4pin, IP67
Zapytaj o produkt:
V1S-G-0,5M-PUR-A-3T-1,5M-V23-G - 262888 967,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Y connection cable V1S-G-0,5M-PUR-A-3T-1,5M-V23-G

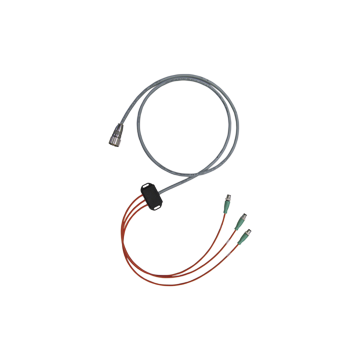

- Image is generic for this device type and may deviate from the specific variant
| Opis produktu |
|---|
| Y connection cable M23 plug straight A-coded 12-pin to 3x M12 plug straight A-coded 4-pin, 4x PUR cable black |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 4 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 4 | |
| Kodowanie | Kodowanie A. | |
| Złącze 3 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 4 | |
| Kodowanie | Kodowanie A. | |
| Connector 4 | ||
| Połączenie | plug | |
| Typ konstrukcji | M23 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 12 | |
| Kodowanie | Kodowanie A. | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 4 A. | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Ten produkt nie podlega autoryzacji i dlatego nie jest opatrzony oznakowaniem CCC. | |
| Maksymalne dopuszczalne napięcie robocze | max. 75 V AC/DC | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -40 ... 90 ° C (-40 ... 194 ° F) | |
| Connector 4 | -40 ... 125 ° C (-40 ... 257 ° F) | |
| Kabel, naprawiony | -40 ... 80 ° C (-40 ... 176 ° F) | |
| Kabel zginany | -25 ... 80 ° C (-13 ... 176 ° F) | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0.6 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | proste radełkowanie | |
| Cykle krycia | min. 100 | |
| Connector 4 | ||
| Instalacja narzędzi | straight knurling , SW = 24 mm and SW = 27 mm | |
| Cykle krycia | min. 50 | |
| Stopień ochrony | IP67 / IP68 / IP69 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 6 | |
| Średnica płaszcza | Ř8.8 mm / Ř4.8 mm | |
| Promień gięcia | > 5 x średnica przewodu, ruchomy | |
| Kolor płaszcza | czarny (podobny do RAL 9005) | |
| Rdzenie | 10 x 0,34 mm 2 , 4 x 0,34 mm 2 | |
| Konstrukcja rdzenia | 42 x 0,1 mm / 19 x 0,15 mm Ř | |
| Długość | L1 = 0.6 m, L2 = 0.6 m, L3 = 0.6 m, L4 = 1.5 m | |
| Materiał | ||
| Złącze wtykowe | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Powierzchnia styku | Au | |
| Łatwopalność | V-2 | |
| Connector 4 | ||
| Body | Zinc diecast, nickel-plated | |
| Powierzchnia styku | Au / Ni | |
| Kabel | ||
| Poszycie | PUR na bazie polieteru | |
| Izolacja żyły | PP | |
| Łatwopalność | FT2 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27440106 |
| ECLASS 12.0 | 27440106 |
| ECLASS 11.0 | 27440112 |
| ECLASS 10.0.1 | 27440112 |
| ECLASS 9.0 | 27440106 |
| ECLASS 8.0 | 27440312 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC002585 |
| ETIM 8.0 | EC002585 |
| ETIM 7.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
