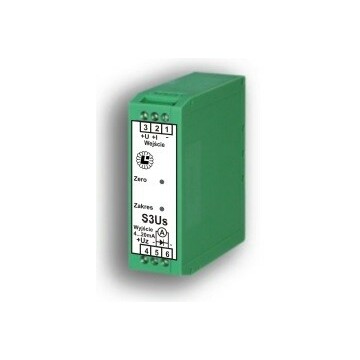

S3US-L1

Ustawialny separator typ S3Us firmy Labor-Aster, zasilany od wyjścia, 1 tor, sygnały wejściowe ustawialne przełącznikami 0…20 mA, 4…20 mA, 0…10 V, 2…10 V, szerokość zabudowy 22,5 mm, separacja 2 kV

Kod produktu: S3US-L1
Producent: Labor-Aster
Kategoria: Separatory analogowe jednokanałowe

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie

Wysyłka:

1-2 tygodnie

Cena:

345,00 zł

424,35 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie

1-2 tygodnie

Gwarancja

Producent

Labor-Aster

Sygnał wyjściowy

4 … 20 mA

Źródło zasilania

od wyjścia - sterownik

Ilość torów

Sygnał wejściowy

uniwersalny ustawialny

Szerokość obudowy

22,5 mm

Zasilanie pętli wejściowej

brak

Obsługa HART

Nie

Opisy produktu

DWUPRZEWODOWY UNIWERSALNY SEPARATOR SYGNAŁÓW typ S3Us

Standard sygnału wejściowego 0÷20mA, 4÷20mA, 0÷10V ustawiany przełącznikiem kodowym
Sterowanie wyjściowej pętli prądowej 4...20mA.
Pełna separacja galwaniczna obwodów.
Obudowa o szerokości 22,5mm na listwę TS35 i TS32

PRZEZNACZENIE:

Separator S3Us pełni funkcję uniwersalnego, dwuprzewodowego separatora z ustawianymi przez użytkownika standardami sygnału wejściowego. Ustawiania standardu wejścia 0÷20mA, 4÷20mA, 0÷10V, 2÷10V wykonuje się za pomocą przełącznika dwupozycyjnego kodowego umieszczonego od strony zacisków wejściowych na bocznej krawędzi obudowy. Sygnał wejściowy po oddzieleniu galwanicznym steruje wyjściową pętlą prądową 4...20mA zasilaną zewnętrznym napięciem Uz.
Typowym zastosowaniem separatora jest galwaniczne oddzielenie obwodu wejściowego współpracującego z przetwornikiem pomiarowym zainstalowanym na obiekcie od części centralnej (sterownik, regulator itp.). Pozwala to zmniejszyć wpływ zakłóceń obiektowych na pracę sterowników, regulatorów i rejestratorów oraz zapewnia bezpieczeństwo pracy tych urządzeń izolując ich wejścia od zagrożeń wynikających ze współpracy z odległymi źródłami sygnałów (wyładowania atmosferyczne, napięcia energetyczne, zakłócenia radioelektryczne). Zamiana dowolnego sygnału wejściowego na sygnał wyjściowy 4...20mA przez separator ułatwia dopasowanie urządzeń pracujących w różnych standardach do standardu 4...20mA.

USTAWIENIE STANDARDÓW:

Ustawienia standardu wejściowego 0...20mA, 4...20mA, 0...10V wykonuje się przestawiając dźwignie przełącznika kodowego od strony zacisków wejściowych ) wg tabeli 1.
Kalibrację początku zakresu „zero” oraz przyrostu zakresowego „zakres” wykonuje się w granicach ±8% potencjometrami dostępnymi poprzez otwory w płycie czołowej.
Na żądanie mogą być ustawione inne sygnały wejściowe. Użytkownik ma również możliwość kontroli prądu wyjściowego (bez rozłączania kabli podłączeniowych) poprzez podłączenie miliamperomierza.

PODSTAWOWE DANE TECHNICZNE:

Sygnał wejściowy - 0(4)...20mA, 0..10V przełączane przełącznikiem kodowym
Rezystancja wejściowa wejścia prądowe: 50Ω
Rezystancja wejściowa wejścia napięciowe: ≥100k Ω
Sygnał wyjściowy: pętla prądowa zasilana z zewnątrz napięciem U_z
Napięcie zasilanie wyjścia: U_z=9...36V
Rezystancja obciążenia: max 750W dla U_z=24V R_obc=(U_z=9V)/20mA
Klasa: 0,15%
Nieliniowość: ±0,05%
Błąd od zmian Uz oraz rezystancji obciążenia: ±0,05%
Dryft temperaturowy: ±0,01 % / ºC
Separacja galwaniczna: 2kV, 50Hz lub równoważne DC między wszystkimi obwodami
Stała czasowa: 0,1s (lub wg zamówienia w zakresie 0,01...1s)
Obudowa: listwowa IP40 o szerokości 22,5mm
Sposób mocowania: na listwę TS35 oraz TS32
Temperatura otoczenia: -20...+60°C, wilgotność ≤ 85%
Atmosfera otoczenia: brak pyłów i gazów agresywnych

SPOSÓB ZAMAWIANIA:

Listwowy separator uniwersalny typ S3Us-L1
