SB-L1-OC-I

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1-2 tygodnie

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1-2 tygodnie
Gwarancja
36
Producent
Labor-Aster
Sygnał wyjściowy
dwustanowe
Źródło zasilania
24 VDC
Ilość torów
1
Sygnał wejściowy
dwustanowe
Szerokość obudowy
50 mm

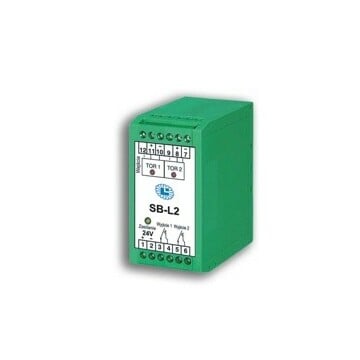

SEPARATOR BINARNY typ SB-L1, SB-L2 jedno lub dwukanałowy

Przeniesienie stanu styków
Progowanie sygnału analogowego
Pełna separacja galwaniczna obwodów

PRZEZNACZENIE:

Separator SB-L ma dwa rodzaje wejść: - wejście napięciowe (np. 0÷24V, 0÷10V, poziomy TTL, CMOS) - wejście prądowe (np. sygnał z czujnika zbliżeniowego). Istnieje możliwość doboru wejściowego poziomu napięcia lub prądu przełączania oraz regulacji szerokości histerezy. Układ kształtujący z histerezą pozwala na współpracę z sygnałem o zboczach szybkich lub wolno narastających. Separator może być użyty do przeniesienia stanu styków na stronę odseparowaną galwanicznie. Wyjście separatora binarnego stanowi odpowiednio do wykonania:

KR - kontaktron zwierny (otwarty przy braku zasilania); zalecane jest dla sygnałów o częstotliwości
f <50 Hz , prąd przełączany < 0.8 A, mała rezystancja zwarcia

OC - otwarty kolektor z separacją optoelektroniczną

OE - otwarty emiter z separacją optoelektroniczną

PM - przekaźnik mocy 2A , 250V, (100W dla prądu stałego, 500 W dla przemiennego; niewzbudzony
przy braku zasilania). Jest zalecany do uruchamiania elementów wykonawczych.

Wyjście OC lub OE - zalecane jest do sygnałów o częstotliwości f <10 kHz przy małym prądzie przełączania (np. przepływomierze turbinowe). Wyjście OE zapewnia niski poziom napięcia zera logicznego (OC i OE zatkane przy braku zasilania).

Uwaga: Przy braku zasilania separatora, wyjścia są w stanie logicznym „0” tj.:
KR - kontaktron rozwarty
PM - przekaźnik mocy niewzbudzony
OC, OE - tranzystor zatkany (nie przewodzi)


PODSTAWOWE PARAMETRY TECHNICZNE:

Sygnały wejściowy:
Wejście dla sygnału NAMUR np. dla czujnika zbliżeniowego (zasilanie 8,2V): 1,2 / 2,1mA
Napięcie: 0 ÷ 500V
Prąd: 0 ÷ 5A
Rezystancja: 0 ÷ 10 MΩ

Wejście prądowe I (pomiar prądu):
Wykonanie standardowe NAMUR (bez podania parametrów): X=1,65mA ; H=0,2mA
Zakres prądu wejściowego: 0≤X≤5A; 0≤H≤0,3X
Rezystancja wejściowa - 0.1Ω ÷ 1000Ω

Wejście napięciowe U:
Wykonanie standardowe (bez podania parametrów) - X=1,5V; H=0,5V
Zakres napięcia wejściowego: 0≤X≤100V; 0≤H≤30V
Rezystancja wejściowa: ≥ 250kΩ

Dokładność nastaw w całym  zakresie temperatur: <0, 5 %
Napięcie zasilania: 21 ÷ 28V DC
Pobór mocy dla wyk. KR, OC, OE: < 1,5W prąd zasil.55 mA
Pobór mocy dla wykonania PM: < 2W prąd zasilania 70mA
Rozdzielenie galwaniczne: wszystkie obwody wzajemnie oddzielone
Napięcie próby izolacji: 2000V / 50Hz
Obudowa IP40 - zaczep uniwersalny w tym na listwę TS35

Sposób zamawiania:

SB-L1: separator binarny, listwowy, 1 kanał
SB-L2: separator binarny, listwowy, 2 kanały
KR: wyjście kontaktronowe
PM: wyjście z przekaźnikiem mocy
OC: wyjście z otwartym kolektorem
OE: wyjście z otwartym emiterem (rys.2)
U: wejście napięciowe, (X; H) - parametry wejściowe X – poziom przełączania, H - szerokość histerezy
I: wejście prądowe, (X; H) - parametry wejściowe X – poziom przełączania, H - szerokość histerezy
S: parametry wejściowe standardowe

Uwaga : Zaleca się aby oba tory separatora miały ten sam typ wyjścia
