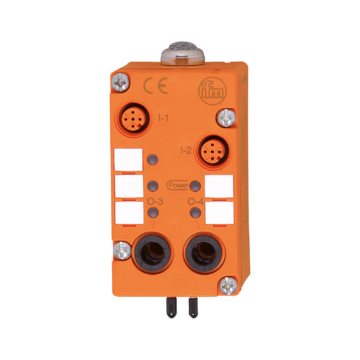

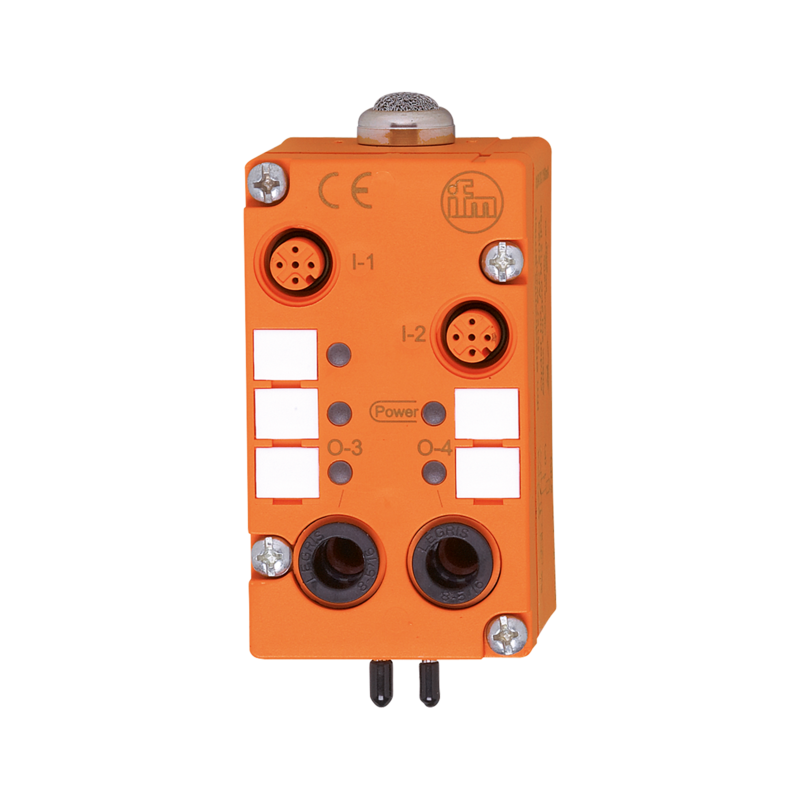

AC2024
AirBox AS-i , PNP, Liczba wejść binarnych: 2, Liczba wyjść pneumatycznych: 2
337,30 €
414,88 € z podatkiem VAT
Wysyłka w ciągu 3-4 tygodnie
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do zdecentralizowanego załączania cylindrów i aktuatorów zaworów
- Połączenie modułu we/wy AS-i i zaworu elektromagnetycznego
- Duża wydajność energetyczna dzięki zdecentralizowanemu zastosowaniu w pobliżu aktuatora
- Prostszy montaż i podłączanie oprzewodowania
- Łatwy montaż i podłączanie przewodów w dolnej części modułu
| Aplikacja | ||
|---|---|---|
| Aplikacja | montaż obiektowy | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 150 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wyjść pneumatycznych: 2 | |
| Wejścia | ||
| Liczba wejść binarnych | 2 | |
| Obwód wejść binarnych | PNP | |
| Zasilanie wejść | AS-i | |
| Zasilanie [V] | 20...30 | |
| Maksymalna obciążalność wejść łącznie [mA] | 100 | |
| Prąd wejściowy Wysoki [mA] | > 3 | |
| Prąd wejściowy Niski [mA] | < 1,5 | |
| Poziom przełączania Wysoki [V] | > 10 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Liczba wyjść pneumatycznych | 2 | |
| Wyjścia zasilania aktuatora | AS-i | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...55 | |
| Uwaga dot. temperatury otoczenia | ze specjalnie przygotowanym sprężonym powietrzem: < 0 °C | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 50295 | ||
| Klasyfikacja AS-i | ||
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-3.F | |
| Konfiguracja AS-i E_A [hex] | 3 | |
| AS-i_ID_kod [hex] | F | |
| Certyfikat AS-i | 10501 | |
| Dane mechaniczne | ||
| Waga [g] | 253,5 | |
| Typ montażu | montaż śrubowy | |
| Wymiary [mm] | 45 x 80 x 46 | |
| Materiał | PBT | |
| System pneumatyczny | 2 x 3/2-drogowe zawory gniazdowe seat valves | |
| Zakres ciśnienia roboczego [bar] | 2...8 | |
| Zakres ciśnienia roboczego [MPa] | 0,2...0,8 | |
| Uwaga dot. zakresu ciśnienia pracy | dopuszczalne skoki ciśnienia | |
| Przepływ powietrza przy 6/5 bar [l/min] | 350 | |
| Przepływ powietrza 6/0 bar [l/min] | 550 | |
| Skład sprężonego powietrza | filtrowane (5 µm); zaolejone (ISO-VG10) lub nie zaolejone | |
| Przyłącza rurowe | Legris LF 3000/8 | |
| Wylot powietrza | zintegrowany wydech | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony | |
| Funkcja | LED, kolor żółty | |
| Połączenie elektryczne | ||
| Podłączenie modułu | Kabel płaski | |
| Uwagi | ||
| Uwagi | Proszę przeczytać uwagi na temat sprężonego powietrza i EMC/ESD w sekcji "Do pobrania" | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| styki kontaktowe do dolnej części modułu, FK / PG: | ||
| Konektor: M12; kodowanie: A | ||
