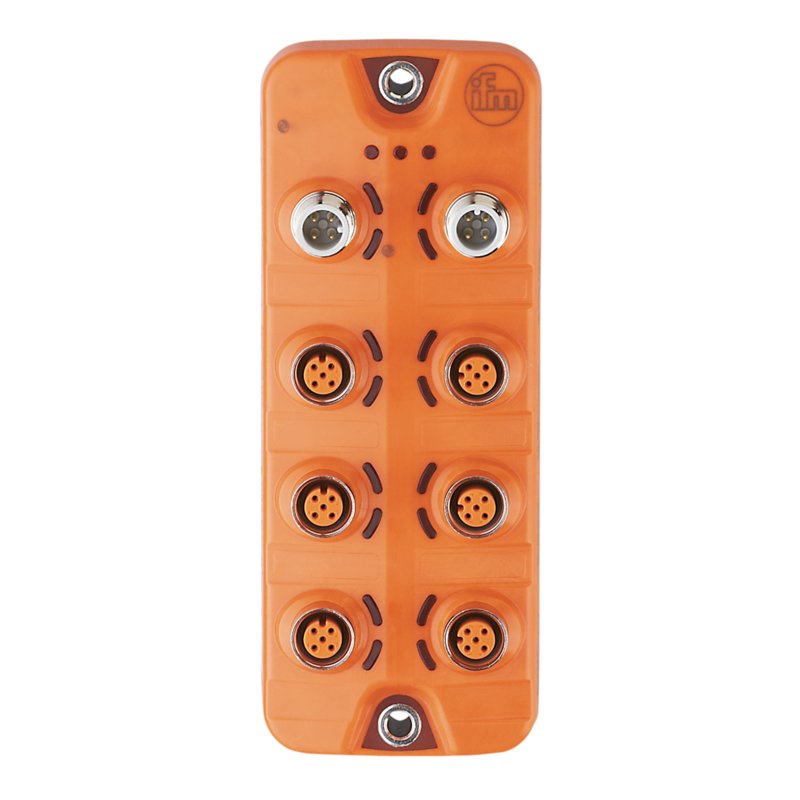

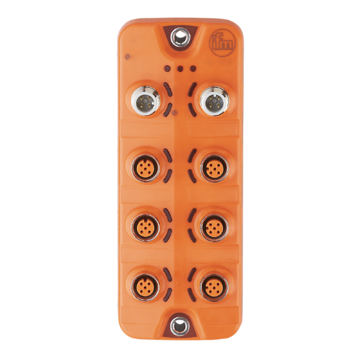

AL2330
Moduły IO-Link CompactLine, Liczba wyjść binarnych: 12, IO-Link
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do łatwego sterowania elementami wykonawczymi za pomocą IO-Link
- Przesyłanie danych i energii możliwe również przez nieekranowany przewód połączeniowy
- Sześć portów z dwoma wyjściami binarnymi dla dwunastu siłowników
- Dwa niezależne obwody zasilania do 1,8 A każdy
- Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych
| Aplikacja | ||
|---|---|---|
| Aplikacja | Moduły I/O do zastosowań sieciowych | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC; (US) | |
| Pobór prądu [mA] | 50; (US) | |
| Klasa ochrony | III | |
| Dodatkowe zasilanie [V] | 18...30 DC; (UA) | |
| Maks. pobór prądu z dodatkowego zasilania [mA] | 3600; (UA) | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 12 | |
| Wyjścia | ||
| Liczba wyjść binarnych | 12; (6 x 2) | |
| Funkcja wyjścia | PNP | |
| Maks. prąd obciążenia na wyjście [mA] | 1800 | |
| Maks. sumaryczne obciążenie prądowe wyjść [A] | 3,6; (Maks. obciążenie prądowe na wyjściu: 1800 mA) | |
| Separacja galwaniczna | tak | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 893 | |
| Interfejsy - IO-Link Device | ||
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| SIO tryb | nie | |
| Min.czas cyklu procesu [ms] | 5,6 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Temperatura składowania [°C] | -25...70 | |
| Maks. wilgotność względna powietrza [%] | 90 | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Ochrona | IP 65; IP 67 | |
| Stopień ochrony (NEMA 250) | 6P | |
| Stopień zabrudzenia | 2 | |
| Chemikalia | ||
| ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | |
| NEMA 250 5.13.1 | AA | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 61000-6-3 | ||
| IEC 61131-9 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | ||
| Odporność na wibracje | ||
| DIN EN 60068-2-64 | ||
| DIN EN 60068-2-6 | ||
| MTTF [lata] | 63 | |
| Dane mechaniczne | ||
| Waga [g] | 303 | |
| Wymiary [mm] | 26 x 59,3 x 152 | |
| Materiał | obudowa: PA; Gniazdo: mosiądz niklowany | |
| Materiał uszczelnienia | FKM | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony | |
| Błąd | LED, kolor czerwony | |
| Funkcja | LED, kolor żółty | |
| Akcesoria | ||
| Akcesoria (opcjonalne) | Zaślepki M12 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - IO-Link | ||
| X1 | Konektor: M12; kodowanie: A | |
| Połączenie elektryczne - Wyjścia | ||
| X1.0...X1.5 | Konektor: M12; kodowanie: A; uszczelnienie: FKM | |
| Połączenie elektryczne - Zasilanie | ||
| X31 | Konektor: M12; kodowanie: A | |
