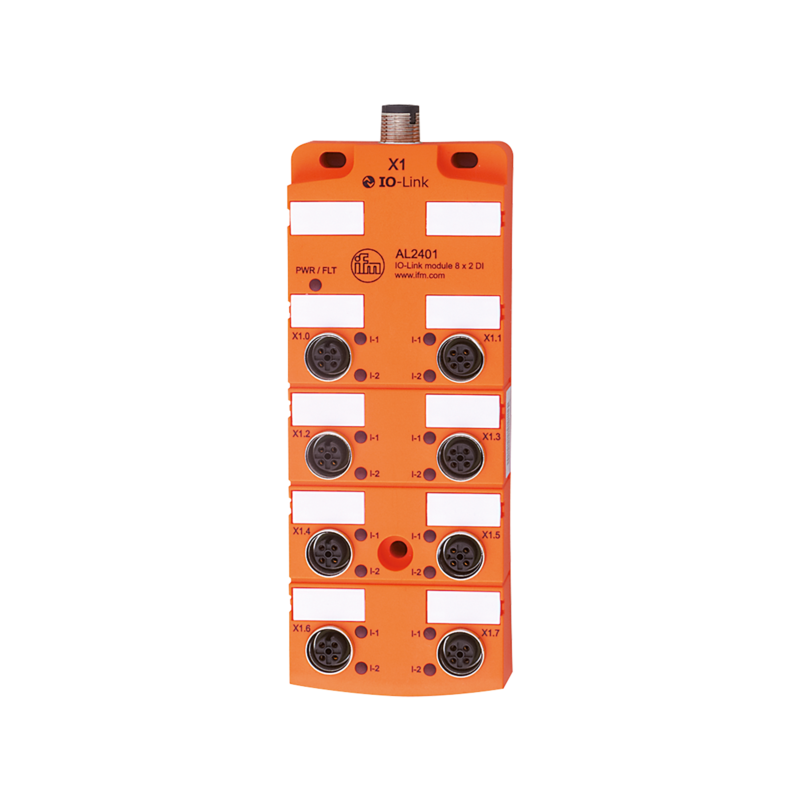

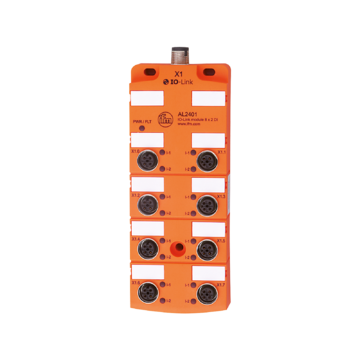

AL2401
Moduły IO-Link CompactLine, Liczba wejść binarnych: 16, IO-Link
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do łatwego podłączania czujników binarnych do dowolnego urządzenia głównego IO-Link
- Przesyłanie danych i energii możliwe również przez nieekranowany przewód połączeniowy
- Wyraźnie widoczne diody LED do sygnalizacji działania, stanu przełączenia i błędu
- Osiem portów z dwoma wejściami binarnymi w każdym do szesnastu czujników
- Wytrzymała konstrukcja całkowicie zalana masą kablową do zastosowań w trudnych warunkach przemysłowych
| Dane elektryczne | ||
|---|---|---|
| Napięcie zasilania [V] | 18...30 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 50 | |
| Dane elektryczne - Zasilanie czujnika US | ||
| Obciążalność na port [A] | 0,1 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 16 | |
| Wejścia | ||
| Liczba wejść binarnych | 16; (8 x 2) | |
| Obwód wejść binarnych | PNP | |
| Zasilanie wejść | IO-Link | |
| Graniczna obciążalność prądowa wejścia [mA] | 15 | |
| Prąd wejściowy Wysoki [mA] | 6...10 | |
| Prąd wejściowy Niski [mA] | 0...2 | |
| Poziom przełączania Wysoki [V] | > 11 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 555 | |
| Interfejsy - IO-Link Device | ||
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| SIO tryb | nie | |
| Ilość danych analogowych | 1 | |
| Ilość danych binarnych | 24 | |
| Min.czas cyklu procesu [ms] | 2,9 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 67 | |
| Stopień ochrony (NEMA 250) | 6P | |
| Chemikalia | ||
| ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | |
| NEMA 250 5.13.1 | AA | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 61000-6-3 | ||
| IEC 61131-9 | ||
| MTTF [lata] | 164 | |
| Dane mechaniczne | ||
| Waga [g] | 382,5 | |
| Materiał | PA; Gniazdo: mosiądz niklowany; O-ring: FKM | |
| Materiał uszczelnienia | FKM | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony | |
| Błąd | LED, kolor czerwony | |
| Funkcja | LED, kolor żółty | |
| Akcesoria | ||
| Akcesoria (opcjonalne) | Tulejki ze stali nierdzewnej, do montażu w przypadku dużego obciążenia mechanicznego, E70402 | |
| Uwagi | ||
| Uwagi | Tylko do aplikacji NFPA 79 Urządzenie obsługuje specyfikację IO-Link V1.1.2. Maksymalna długość kabla kabla IO-Link wynosi 20 m. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - IO-Link | ||
| Konektor: M12; kodowanie: A | ||
| Połączenie elektryczne - Przyłącze procesowe | ||
| Konektor: M12; kodowanie: A; uszczelnienie: FKM | ||
