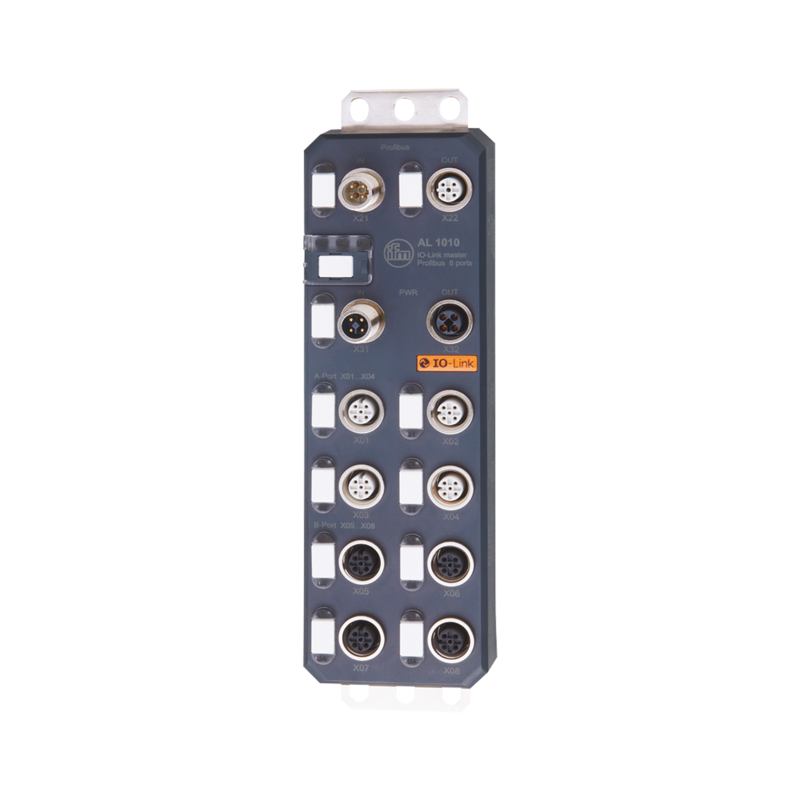

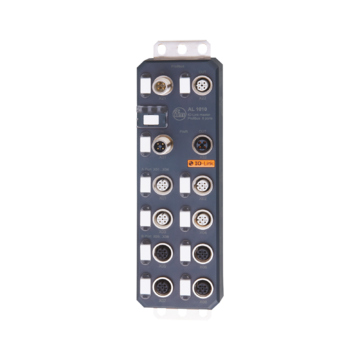

AL1010
IO-Link Master z interfejsem Profibus, Liczba wejść binarnych: 12, Liczba wyjść binarnych: 8, IO-Link, PROFIBUS
Produkt na zamówienie
Wysyłka:
2 tygodnie
522,90 €
643,17 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodne przesyłanie danych maszyny, parametrów procesu i danych diagnostycznych do sterownika
- Do podłączania nawet ośmiu urządzeń IO-Link
- Ze zintegrowanym interfejsem magistrali obiektowej
- Szeroki zakres temperatury roboczej i wysoka klasa ochrony
- Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
| Aplikacja | ||
|---|---|---|
| Aplikacja | Moduły I/O do zastosowań sieciowych | |
| Funkcja łańcuchowa | Zasilanie; złącze sieciowe | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 19...31,2 DC; (US) | |
| Klasa ochrony | III | |
| Dodatkowe zasilanie [V] | 19...31,2 DC; (UA) | |
| Dane elektryczne - Napęd siłownika UA | ||
| Obciążalność na port [A] | 1,6 | |
| Dane elektryczne - Zasilanie czujnika US | ||
| Obciążalność na port [A] | 0,2 | |
| Wejścia / wyjścia | ||
| Całkowita ilość wejść i wyjść | 12; (konfigurowalne) | |
| Liczba wejść i wyjść | Liczba wejść binarnych: 12; Liczba wyjść binarnych: 8 | |
| Wejścia | ||
| Liczba wejść binarnych | 12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1) | |
| Poziom przełączania Wysoki [V] | 15...30 | |
| Poziom przełączania Niski [V] | -3...5 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Liczba wyjść binarnych | 8; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 1) | |
| Maks. prąd obciążenia na wyjście [mA] | 200 | |
| Zabezpieczenie przed zwarciem | tak | |
| Wyjścia zasilania aktuatora | 24 V DC | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link; PROFIBUS | |
| Interfejsy - IO-Link Master | ||
| Typ transmisji | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Liczba portów klasy A | 4 | |
| Liczba portów klasy B | 4 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Temperatura składowania [°C] | -25...85 | |
| Maks. wilgotność względna powietrza [%] | 95 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 61000-4-2 ESD | 6 kV wyładowanie bezpośrednie / 8 kV wyładowanie atmosferyczne | |
| EN 61000-4-3 | ||
| EN 61000-4-4 | ||
| EN 61000-4-5 | ||
| EN 61000-4-6 | ||
| Odporność na wstrząsy | ||
| EN 60068-2-27 | 30 g 11 ms | |
| Odporność na wibracje | ||
| EN 60068-2-6 | 5 g | |
| Dane mechaniczne | ||
| Waga [g] | 577 | |
| Materiał | obudowa: PA; Gniazdo: mosiądz niklowany | |
| Materiał uszczelnienia | FKM | |
| Uwagi | ||
| Uwagi | Dodatkowe informacje dostępne w instrukcji obsługi. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - PROFIBUS IN | ||
| X21 | Konektor: M12; kodowanie: B | |
| Połączenie elektryczne - PROFIBUS OUT | ||
| X22 | Konektor: M12; kodowanie: B; uszczelnienie: FKM | |
| Połączenie elektryczne - Przyłącze procesowe | ||
| IO-Link Port Class A X01...X04 | Konektor: M12; kodowanie: A; uszczelnienie: FKM | |
| Połączenie elektryczne - Zasilanie IN | ||
| X31 | Konektor: M12; kodowanie: T | |
| Połączenie elektryczne - Zasilanie OUT | ||
| X32 | Konektor: M12; kodowanie: T; uszczelnienie: FKM | |
