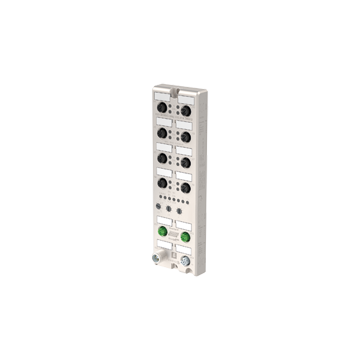

ICE11-8IOL-G60L-V1D - 70146527
Moduł Master IO-Link (EIP/MOD) z 8 wejściami oraz 8 wyjściami IO-Link firmy Pepperl + Fuchs, montaż na szyne DIN, interfejs M12, multiprotokół PROFINET IO , EtherNet/IP , EtherCAT® , CC-Link IE Field Basic , MODBUS TCP
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry IO-Link master ICE11-8IOL-G60L-V1D
- 8 IO-Link ports Class A
- Kompatybilny z wieloma protokołami
- M12 power connector, L-coded
- Solidna metalowa obudowa
- Konfiguracja internetowa
- Rozszerzony zakres temperatur
| Opis produktu |
|---|
| Ethernet IO-Link module with eight IO-Link ports |
| Ogólne specyfikacje | ||
|---|---|---|
| Numer pliku UL | E223772 | |
| Wskaźniki / środki operacyjne | ||
| Sygnalizacja LED | patrz instrukcja | |
| Przełącznik obrotowy | Ustawianie protokołu Feldbus | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 20 ... 30 V. | |
| Napięcie nominalne | 24 V DC (SELV/PELV) | |
| Zużycie prądu | typ. 160 mA ± 20 % at nominal voltage | |
| Prąd ładowania | max. 16 A per module | |
| Interfejs | ||
| Typ interfejsu | Ethernet przemysłowy | |
| Fizyczny | M12, kodowanie D. | |
| Protokół | PROFINET IO , EtherNet/IP , EtherCAT® , CC-Link IE Field Basic , MODBUS TCP | |
| Szybkość transmisji | Fast Ethernet 10/100 Mbps , full duplex | |
| Wejścia/Wyjścia | ||
| Numer / typ | 8 x IO-Link Class A (X1 – X8) Configurable as: Max. 8 IO-Link and 8 digital inputs/outputs Max. 16 digital inputs/outputs short-circuit protected |
|
| Zasilanie czujnika | max. 4 A per port (X1 - X8) via L+ (pin 1) | |
| Znamionowy prąd wyjściowy | max. 500 mA per port (X1 - X8) via C/Q (Ch. A/pin 4) max. 2 A per port (X1 - X8) via DO (Ch. B/pin 2) |
|
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 55032 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | Type 1 zgodny z IEC 61131-2 | |
| Odporność na wstrząsy | EN 61131-2: 2004 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | ||
| Maksymalny dopuszczalny prąd roboczy | max. 9 A. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Wilgotność względna | max. 95% | |
| Wysokość | 0 ... 2000 m | |
| Odporność na wstrząsy i uderzenia | 50 g, 11 ms, wszystkie osie | |
| Odporność na wibrację | 15 g przy 5 - 500 Hz | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | ROCZNIE | |
| Stopień ochrony | IP65 / IP67 / IP69K | |
| Podłączenie | Zasilacz M12, kodowanie L Fieldbus M12, kodowanie D Wejścia / wyjścia M12, kodowanie A |
|
| Materiał | ||
| Łączność | CuSn, pozłacany, CuNi, pozłacany | |
| Obudowa | Cynkowy odlew ciśnieniowy | |
| Pieczęć | FKM | |
| Masa | 480 g | |
| Moment dokręcania, śruby mocujące | 1 Nm | |
| Moment dokręcający, dławik kablowy | 0.5 Nm | |
| Rodzaj konstrukcji | Obudowa polowa | |
| Moment dokręcania śrub mocujących | 0.5 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242608 |
| ECLASS 12.0 | 27242608 |
| ECLASS 11.0 | 27242608 |
| ECLASS 10.0.1 | 27242608 |
| ECLASS 9.0 | 27242608 |
| ECLASS 8.0 | 27242608 |
| ECLASS 5.1 | 27242608 |
| ETIM 9.0 | EC001597 |
| ETIM 8.0 | EC001597 |
| ETIM 7.0 | EC001597 |
| ETIM 6.0 | EC001597 |
| ETIM 5.0 | EC001597 |
| UNSPSC 12.1 | 32151705 |
