6ES7223-1BL32-1XB0

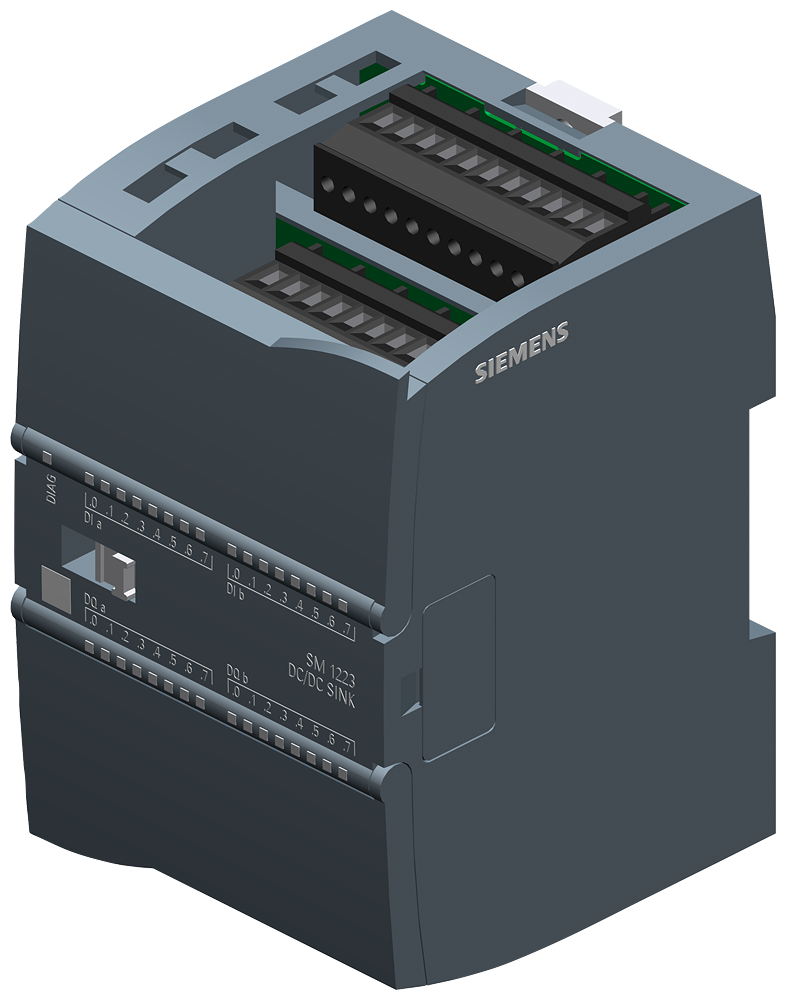

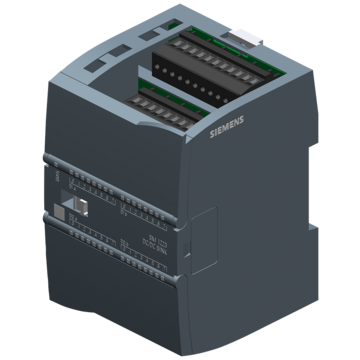

Moduł SM 1223 o numerze katalogowym 6ES7223-1BL32-1XB0 to cyfrowy moduł wejść/wyjść firmy SIEMENS przeznaczony do sterowników SIMATIC S7-1200. Wyposażony jest w 16 wejść i 16 wyjść cyfrowych 24 V DC, z których każde wyjście może przełączać prąd do 0,5 A, posiada zabezpieczenie zwarciowe i ograniczenie napięcia wyłączania do około 45 V. Moduł zasilany jest napięciem 24 V DC w zakresie od 20,4 do 28,8 V, a jego typowy pobór mocy wynosi 4,5 W. Wejścia akceptują poziomy logiczne od 0–5 V jako “0” oraz od 15 V jako “1”, a czasy narastania i opadania sygnału można konfigurować w przedziale 0,2–12,8 ms. Urządzenie posiada wbudowane diody diagnostyczne sygnalizujące stan pracy, a jego kompaktowa obudowa o stopniu ochrony IP20 i wymiarach 100 × 70 × 75 mm umożliwia montaż w standardowych szafach sterowniczych. Moduł spełnia wymagania międzynarodowych norm certyfikacyjnych, takich jak CE, UL, CSA czy RCM, co czyni go niezawodnym elementem systemów automatyki przemysłowej.
