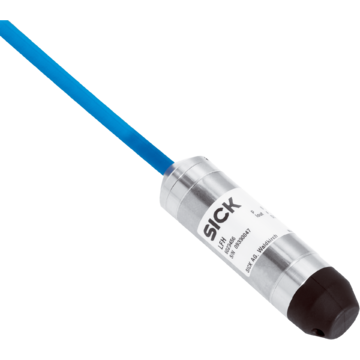

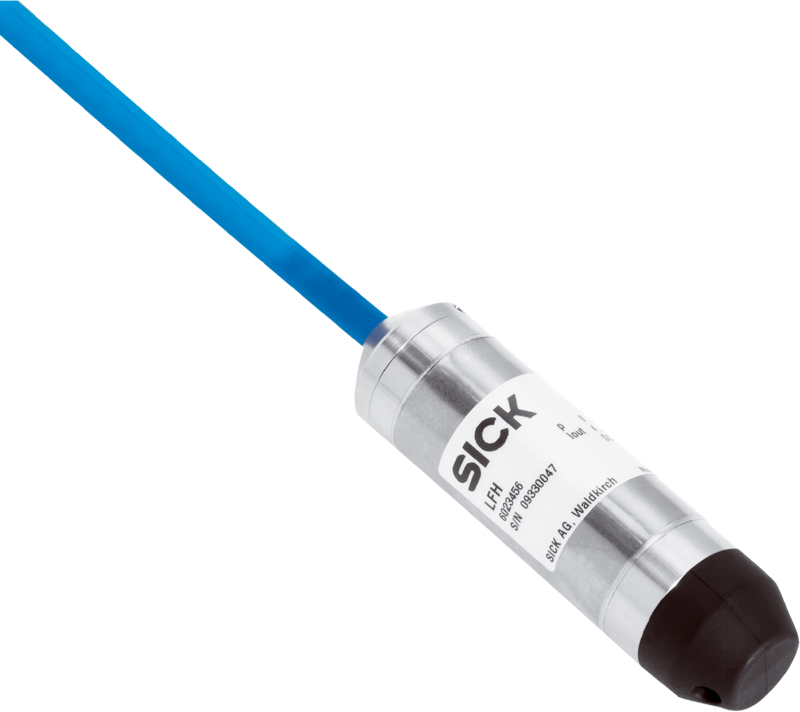

LFH-EW2X5G1AS05SV0 - 6065106
Czujnik ciśnienia hydrostatycznego SICK, zakres 0–2,5 mH2O, dokładność ±0,25%, wyjście 4–20 mA, przewód PUR 5 m, ochrona przepięciowa, IP68, temp. –10 do +50°C, zasilanie 10–30 VDC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki ciśnienia, LFH, LFH-EW2X5G1AS05SV0, Zakres pomiarowy: 0 mH2O ... 2,5 mH2O, Dokładność: ? ± 0,25 % zakresu dla wariantu Enhanced p ? 0,25 bara, Temperatura procesu: –10 °C ... +50 °C, Sygnał wyjściowy: 4 mA ... 20 mA, 2-żyłowy, Typ przyłącza: Przewód PUR, Stopień ochrony: IP68, Długość przewodu: 5 m, Funkcja dodatkowa: Ochrona przepięciowa
| Cechy | ||
|---|---|---|
| Medium | Ciecze | |
| Rodzaj ciśnienia | Ciśnienie względne | |
| Jednostka ciśnienia | mH2O | |
| Zakres pomiarowy | 0 mH2O ... 2,5 mH2O | |
| Temperatura procesu | –10 °C ... +50 °C | |
| Maksymalna impedancja RA | 4 mA ... 20 mA, 2-żyłowy, RA ≤ (L+ – 10 V) / 0,02 A - (0,14 x długość przewodu w m) [Ω], 0 V ... 10 V, 3-żyłowy opcjonalnie w wariancie Enhanced, RA > 100 kΩ, 0 V ... 5 V, 3-żyłowy opcjonalnie w wariancie Enhanced, RA > 100 kΩ | |
| Sygnał wyjściowy | 4 mA ... 20 mA, 2-żyłowy | |
| Cecha wyróżniająca | Wariant Enhanced | |
| Długość przewodu | 5 m | |
| Materiał przewodu | PUR | |
| Funkcja dodatkowa | Ochrona przepięciowa | |
| Mechanika/elektryka | ||
| Interfejs komunikacyjny | - | |
| Materiały mające kontakt z mediami | Korpus: stal CrNi Przyłącze ciśnieniowe/membrana: stal CrNi Zakrętka: PA |
|
| Typ przyłącza | Przewód PUR | |
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Bezpieczeństwo elektryczne | Klasa ochrony: III Odporność przeciwzwarciowa: QA do M Zabezpieczenie przed zamianą biegunów: L+ do M Ochrona przepięciowa: wg EN 61000-4-5 (1,5 J) opcjonalnie dla wariantu Enhanced |
|
| Wytrzymałość elektryczna | 500 V DC, Zasilanie elektryczne NEC Class-02 (niskonapięciowe i niskoprądowe maks. 100 VA także w stanie awarii) | |
| Zgodność CE | Dyrektywa EMC: 2014/30/WE, EN 61326-2-3 | |
| Masa czujnika | 0,2 kg | |
| Masa przewodu | 0,18 kg/m | |
| Stopień ochrony | IP68 | |
| Klasa ochrony III | Tak | |
| MTTF | 403 lat(a) | |
| Wydajność | ||
| Nieliniowość | ≤ ± 0,2 %, zakresu (Best Fit Straight Line, BFSL) wg IEC 61298-2 | |
| Dokładność | ≤ ± 0,25 %, zakresu dla wariantu Enhanced p ≥ 0,25 bara | |
| Niepowtarzalność | ≤ ± 0,1 % zakresu | |
| Długoterminowy dryft/stabilność na rok | ≤ ± 0,2 % zakresu (w warunkach referencyjnych) | |
| Współczynnik temperaturowy w znamionowym zakresie temperatur | Średni wsp. temp. punktu zerowego: ≤ 0,2% zakresu / 10 K (< 0,4% dla zakresów pomiarowych ≤ 0,25 bar) Średni wsp. temp. zakresu: ≤ 0,2% zakresu / 10 K |
|
| Znamionowy zakres temperatur | 0 °C ... +50 °C | |
| Dane dotyczące otoczenia | ||
| Temperatura składowania | –30 °C ... +80 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27200614 | |
| ECLASS 5.1.4 | 27200614 | |
| ECLASS 6.0 | 27200614 | |
| ECLASS 6.2 | 27200614 | |
| ECLASS 7.0 | 27200614 | |
| ECLASS 8.0 | 27200614 | |
| ECLASS 8.1 | 27200614 | |
| ECLASS 9.0 | 27200614 | |
| ECLASS 10.0 | 27200614 | |
| ECLASS 11.0 | 27200614 | |
| ECLASS 12.0 | 27200614 | |
| ETIM 5.0 | EC011478 | |
| ETIM 6.0 | EC011478 | |
| ETIM 7.0 | EC011478 | |
| ETIM 8.0 | EC011478 | |
| UNSPSC 16.0901 | 41111950 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Jednostka objętości | 0 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
