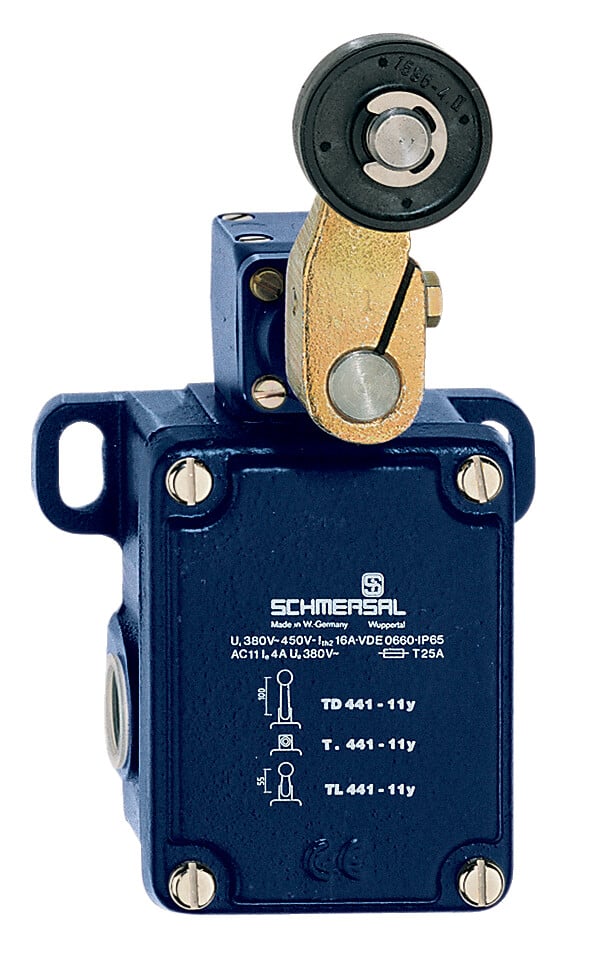

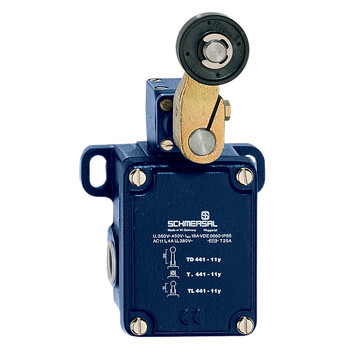

ML 441-11Y-A-T-M20-2037 - 101161646
Wyłącznik pozycyjny Schmersal, aluminiowa obudowa, dźwignia z rolką mosiężną 36 mm, IP65, 1xNO/1xNC, prąd 16A, wysokość 192 mm, temp. -40...+200°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry ML 441-11Y-A-T-M20-2037 101161646
- 2 wloty kablowe M 20 x 1.5
- Głowica aktywatora może być obracana w krokach co 4 x 90°
- Obudowa metalowa
- Bezstopniowa regulacja pozycji dźwigni 360°
- 2 Zestyki
- Dźwignia może być obracana o 180°
- W wersji odpornej na wysokie temperatury, rolka może być zainstalowana w dwóch pozycjach na trzpieniu.
- 106 mm x 99 mm x 63 mm (Trzpień z kulką z przodu)
- Klasa ochrony IP65
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | ML 441-11Y-A-T-M20-2037 | |
| Numer artykułu (Numer katalogowy) | 101161646 | |
| EAN (European Article Number) | 4030661196190 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Zasada działania | mechaniczne | |
| Kształt popychacza | Rolka | |
| Materiał obudowy | Aluminium | |
| Materiał powłoki obudowy | malowane | |
| Materiał pokrywy | Aluminium | |
| Ciężar brutto | 975 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków NC | 1 | |
| Liczba zestyków NO | 1 | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia z rolką | |
| Materiał rolki | Mosiądz (Me) | |
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Kąt aktywacji, od lewej strony | 30 ° | |
| Kąt aktywacji, od prawej strony | 30 ° | |
| Rozwarcie styków | 2 x 2,5 mm | |
| Szybkość najazdu, minimalne | 1 mm/min | |
| Szybkość najazdu, maksimum | 3 m/s | |
| Uwaga (prędkość aktywacji) | Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 1,5 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Przekrój żyły | 13 AWG | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 63 mm | |
| Szerokość czujnika | 106 mm | |
| Wysokość czujnika | 192 mm | |
| Szerokość rolki | 9 mm | |
| Średnica rolki | 36 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -40 ... +200 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 400 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 16 A | |
| Kategoria użytkowania AC-15 | 250 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Uwaga (element przełączający) | galwanicznie rozdzielone mostki zestyków | |
| Zasada przełączania | Działanie migowe | |
| Czas przełączania, maksimum | 5 ms | |
| Czas przełączania, maksimum | 35 ms | |
| Materiał zestyków, elektrycznych | Srebro | |
