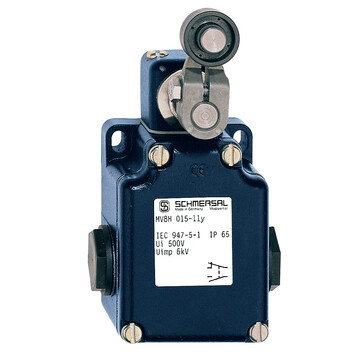

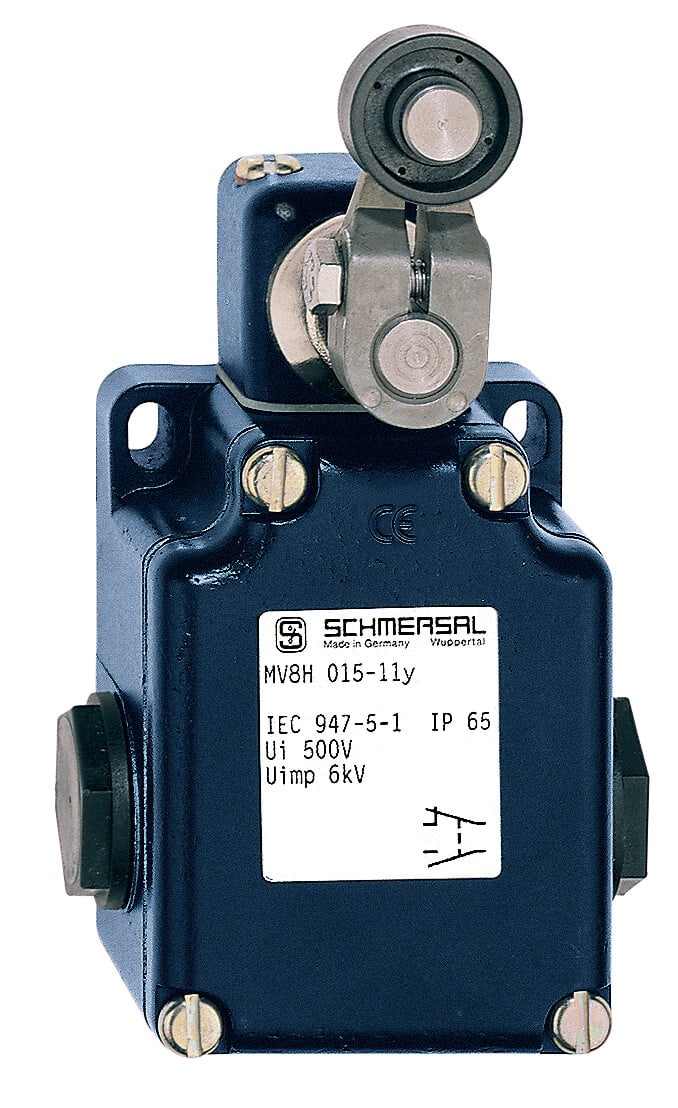

MV8H 015-11Y - 131058472
Przełącznik krańcowy Schmersal, metalowa obudowa, dźwignia z rolką o20 mm, 2 zestyki (NO+NC), IP65, obrót głowicy 4x90°, prąd 10 A, temp. od -30 do +90°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry MV8H 015-11Y 131058472
- 3 Wlot kablowy M 20 x 1.5
- Obudowa metalowa
- 2 Zestyki
- 67 mm x 75 mm x 43 mm ( Trzpień z kulką z przodu)
- Głowica aktywatora może być obracana w krokach co 4 x 90°
- Bezstopniowa regulacja pozycji dźwigni 360°
- Dźwignia może być obracana o 180°
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | MV8H 015-11Y | |
| Numer artykułu (Numer katalogowy) | 131058472 | |
| EAN (European Article Number) | 8905236105234 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Zasada działania | mechaniczne | |
| Kształt popychacza | Rolka | |
| Materiał obudowy | Odlew ciśnieniowy z metalu lekkiego, lakierowany | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 385 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków NC | 1 | |
| Liczba zestyków NO | 1 | |
| Liczba stopni przełączania | 2 | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia z rolką | |
| Materiał rolki | Tworzywo | |
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Kąt aktywacji, od lewej strony | 30 ° | |
| Kąt aktywacji, od prawej strony | 30 ° | |
| Rozwarcie styków | 2 x 1,2 mm | |
| Szybkość najazdu, minimalne | 1 mm/min | |
| Szybkość najazdu, maksimum | 3 m/s | |
| Uwaga (prędkość aktywacji) | Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika | |
| moment aktywujący | 0,2 Nm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Przekrój żyły | 13 AWG | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 43 mm | |
| Szerokość czujnika | 67 mm | |
| Wysokość czujnika | 126 mm | |
| Szerokość rolki | 8,5 mm | |
| Średnica rolki | 20 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -30 ... +90 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 400 VAC | |
| Kategoria użytkowania AC-15 | 2,5 A | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Uwaga (element przełączający) | galwanicznie rozdzielone mostki zestyków | |
| Zasada przełączania | Działanie migowe | |
| Czas przełączania, maksimum | 2,5 ms | |
| Czas przełączania, maksimum | 40 ms | |
| Materiał zestyków, elektrycznych | Srebro | |
