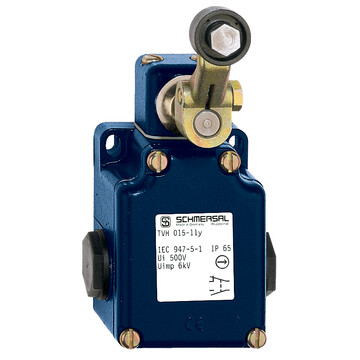

MVH 015-11Y-M20 - 131160442

Wyłącznik krańcowy Schmersal, metalowa obudowa, dźwignia z rolką o20 mm, 2 zestyki (NO+NC), IP65, obrót 360°, prąd 10 A, temp. -30...+90°C.


Dodaj do porównania Usuń z porównania

135,25 €

166,36 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry MVH 015-11Y-M20 131160442

  • 3 Wlot kablowy M 20 x 1.5
  • Obudowa metalowa
  • 2 Zestyki
  • 67 mm x 75 mm x 43 mm ( Trzpień z kulką z przodu)
  • Głowica aktywatora może być obracana w krokach co 4 x 90°
  • Bezstopniowa regulacja pozycji dźwigni 360°
  • Dźwignia może być obracana o 180°
Klucz zamówieniowy
Oznaczenie typu produktu MVH 015-11Y-M20
Numer artykułu (Numer katalogowy) 131160442
EAN (European Article Number) 8905236103438
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania mechaniczne
Kształt popychacza Rolka
Materiał obudowy Odlew ciśnieniowy z metalu lekkiego, lakierowany
Materiał powłoki obudowy malowane
Ciężar brutto 410 g
Dane ogólne - właściwości
Liczba zestyków NC 1
Liczba zestyków NO 1
Liczba stopni przełączania 2
Dane mechaniczne
Element aktywujący Dźwignia z rolką
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 5 000 000 operacji
Kąt aktywacji, od lewej strony 30 °
Kąt aktywacji, od prawej strony 30 °
Rozwarcie styków 2 x 1,2 mm
Szybkość najazdu, minimalne 1 mm/min
Szybkość najazdu, maksimum 3 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika
moment aktywujący 0,2 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość czujnika 43 mm
Szerokość czujnika 67 mm
Wysokość czujnika 133 mm
Szerokość rolki 8,5 mm
Średnica rolki 20 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -30 ... +90 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Dane elektryczne
Znamionowy prąd cieplny 10 A
Kategoria użytkowania AC-15 400 VAC
Kategoria użytkowania AC-15 2,5 A
Element przełączający zestyk (NO), zestyk (NC)
Uwaga (element przełączający) galwanicznie rozdzielone mostki zestyków
Zasada przełączania Działanie migowe
Czas przełączania, maksimum 2,5 ms
Czas przełączania, maksimum 40 ms
Materiał zestyków, elektrycznych Srebro
