TK 461-30Y - 101059027

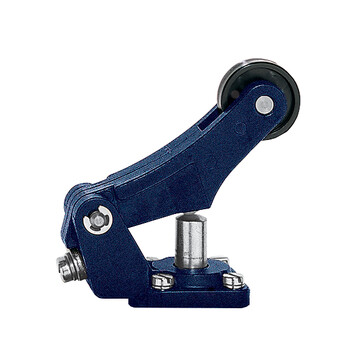

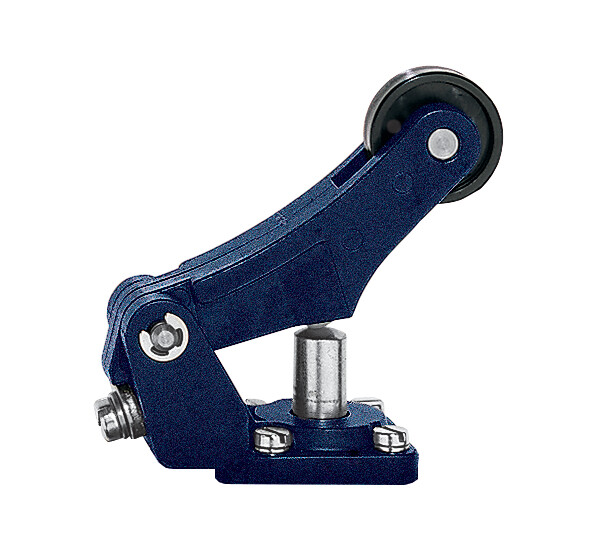

Wyłącznik pozycyjny z dźwignią najazdową Schmersal, obudowa metalowa, zestyk 3NO, rolka metalowa 25 mm, IP65, głowica obrotowa, napięcie izolacji 400 V, prąd cieplny 16 A, żywotność 10 mln cykli.

TK 461-30Y - 101059027

Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry TK 461-30Y 101059027

  • 2 wloty kablowe M 20 x 1.5
  • Obudowa metalowa
  • 118 mm x 155 mm x 64 mm ( Trzpień z kulką z przodu)
  • Głowicę można obracaćo 4 x 90°
Klucz zamówieniowy
Oznaczenie typu produktu TK 461-30Y
Numer artykułu (Numer katalogowy) 101059027
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania mechaniczne
Kształt popychacza Rolka
Materiał obudowy Żeliwo szare, ocynkowane
Materiał powłoki obudowy malowane
Ciężar brutto 1 990 g
Dane ogólne - właściwości
Liczba zestyków NO 3
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 2 000 000 operacji
Dane mechaniczne
Element aktywujący Dźwignia najazdowa z rolką
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Kąt aktywacji, od lewej strony 45 °
Kąt aktywacji, od prawej strony 30 °
Rozwarcie styków maks. 2 x 6 mm
Szybkość najazdu, minimalne 1 mm/min
Szybkość najazdu, maksimum 0,5 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 1,5 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość czujnika 64 mm
Szerokość czujnika 118 mm
Wysokość czujnika 229 mm
Szerokość rolki 6,5 mm
Średnica rolki 25 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -30 ... +90 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 400 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 16 A
Kategoria użytkowania AC-15 400 VAC
Kategoria użytkowania AC-15 4 A
Element przełączający Zestyk normalnie otwarty (NO)
Uwaga (element przełączający) z podwójną przerwą
Zasada przełączania Wolnoprzełączające
Materiał zestyków, elektrycznych Srebro
Note
Uwaga (informacje ogólne) Należy unikać aktywacji z prawej strony, ponieważ skraca to mechaniczną żywotność wyłącznika pozycyjnego.
