TS 441-11Y - 101058348

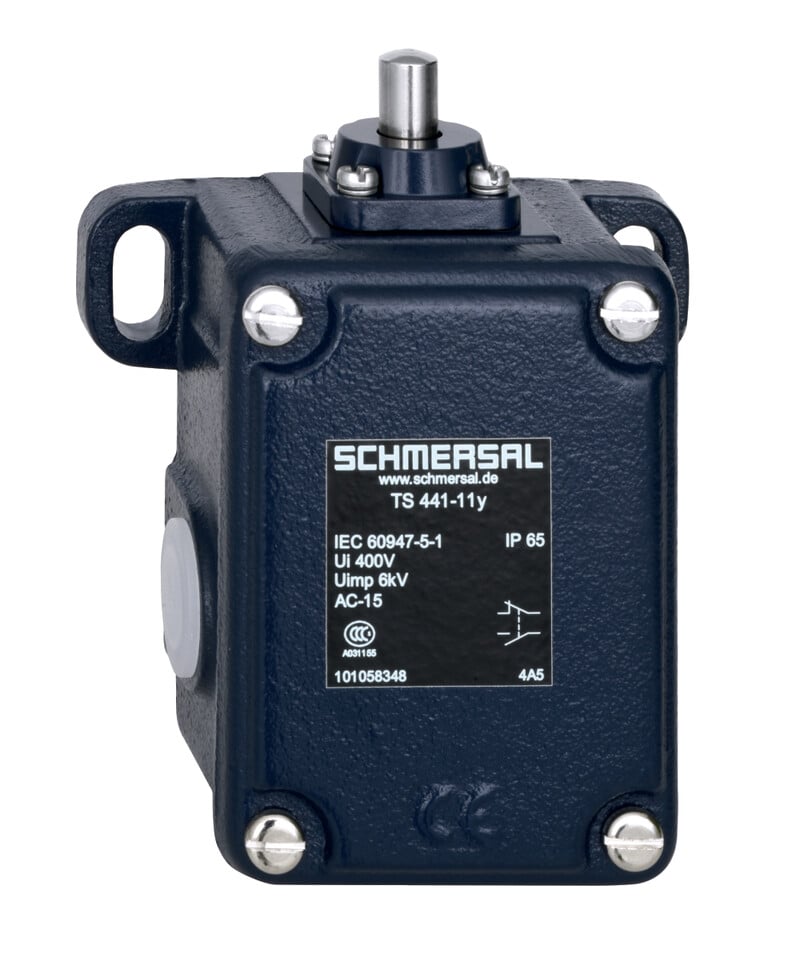

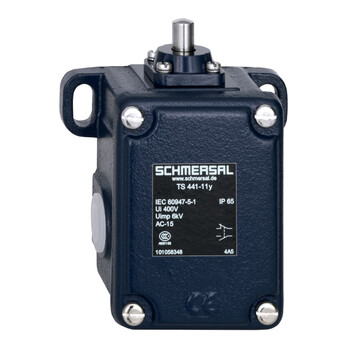

Wyłącznik pozycyjny Schmersal, obudowa żeliwna, 2 wloty M20, trzpień naciskowy 10 mm, IP65, 1xNO/1xNC, prąd 16A, rozwarcie styków 2x6 mm, przełączanie wolne.
Parametry produktu
Opisy produktu
Najważniejsze parametry TS 441-11Y <strong>101058348</strong>
<ul>
<li>2 wloty kablowe M 20 x 1.5</li>
<li>Obudowa metalowa</li>
<li>2 Zestyki</li>
<li>106 mm x 99 mm x 63 mm (Trzpień z kulką z przodu)</li>
<li>Klasa ochrony IP65</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>TS 441-11Y</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101058348</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661032177</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-06-01</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC000030</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC000030</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>EN IEC 60947-5-1</td></tr><tr><td colspan="2">Zasada działania</td><td>mechaniczne</td></tr><tr><td colspan="2">Kształt popychacza</td><td>Kula</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Żeliwo szare, ocynkowane</td></tr><tr><td colspan="2">Materiał powłoki obudowy</td><td>malowane</td></tr><tr><td colspan="2">Ciężar brutto</td><td>1 245 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Liczba zestyków NC</td><td>1</td></tr><tr><td colspan="2">Liczba zestyków NO</td><td>1</td></tr><tr><th colspan="3">Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne</th></tr><tr><td colspan="2">B10D Zestyk normalnie zamknięty (NC)</td><td>2 000 000 operacji</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Element aktywujący</td><td>Trzpień ruchomy</td></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>10 000 000 operacji</td></tr><tr><td colspan="2">Kąt aktywacji</td><td>20 °</td></tr><tr><td colspan="2">Rozwarcie styków</td><td>2 x 6 mm</td></tr><tr><td colspan="2">Szybkość najazdu, minimalne</td><td>1 mm/min</td></tr><tr><td colspan="2">Szybkość najazdu, maksimum</td><td>1 m/s</td></tr><tr><td colspan="2">Uwaga (prędkość aktywacji)</td><td>Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Konektor</td><td>Połączenie śrubowe M20 x 1.5</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>1,5 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>2,5 mm2</td></tr><tr><td colspan="2">Uwaga (przekrój przyłącza)</td><td>Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.</td></tr><tr><td colspan="2">Przekrój żyły</td><td>13 AWG</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>63 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>106 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>125 mm</td></tr><tr><td colspan="2">Średnica trzpienia ruchomego</td><td>10 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP65</td></tr><tr><td colspan="2">Ambient temperature</td><td>-30 ... +90 °C</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>400 V</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>6 kV</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Znamionowy prąd cieplny</td><td>16 A</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>400 VAC</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>4 A</td></tr><tr><td colspan="2">Element przełączający</td><td>zestyk (NO), zestyk (NC)</td></tr><tr><td colspan="2">Uwaga (element przełączający)</td><td>z podwójną przerwą</td></tr><tr><td colspan="2">Zasada przełączania</td><td>Wolnoprzełączające</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>Srebro</td></tr><tr><th colspan="3">Note</th></tr><tr><td colspan="2">Uwaga (informacje ogólne)</td><td>Należy unikać aktywacji z boku trzpienia, ponieważ skraca to mechaniczną żywotność wyłącznika pozycyjnego.</td></tr>
</tbody>
</table>
