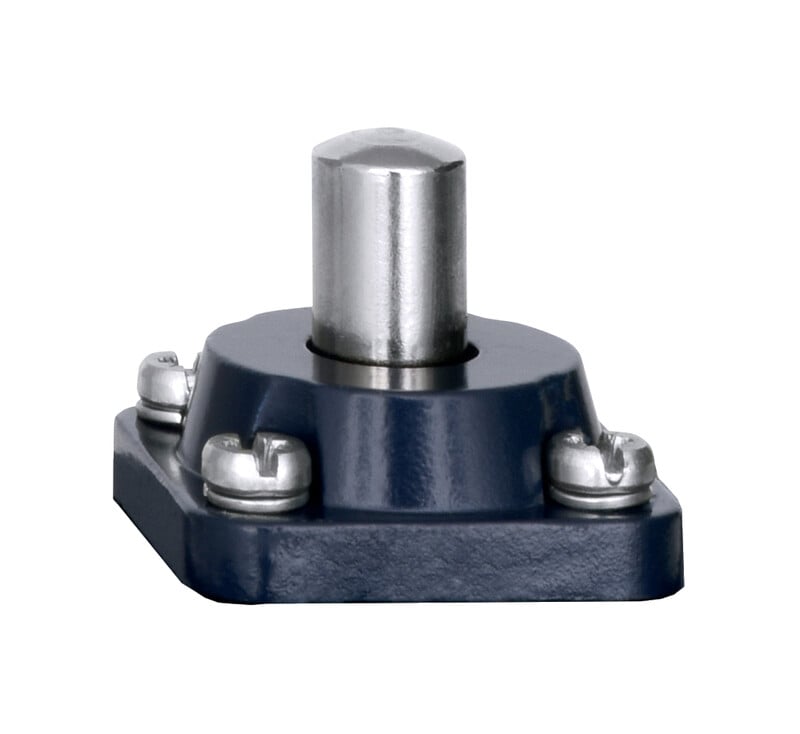

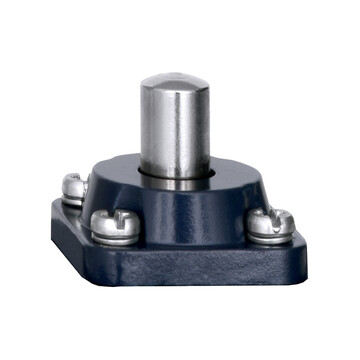

TS 452-12Y - 101058419

Wyłącznik pozycyjny trzpieniowy Schmersal, obudowa żeliwna ocynkowana, zestyk 2NC+1NO, kula 10 mm, prąd cieplny 16 A, IP65, napięcie izolacji 400 V, temperatura pracy -30...90°C.

TS 452-12Y - 101058419

Dodaj do porównania Usuń z porównania

155,15 €

190,83 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry TS 452-12Y 101058419

  • Obudowa metalowa
  • 118 mm x 127 mm x 64 mm ( Trzpień z kulką z przodu)
  • 2 wloty kablowe M 20 x 1.5
Klucz zamówieniowy
Oznaczenie typu produktu TS 452-12Y
Numer artykułu (Numer katalogowy) 101058419
EAN (European Article Number) 4030661032412
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania mechaniczne
Kształt popychacza Kula
Materiał obudowy Żeliwo szare, ocynkowane
Materiał powłoki obudowy malowane
Ciężar brutto 1 668 g
Dane ogólne - właściwości
Liczba zestyków NC 2
Liczba zestyków NO 1
Dane mechaniczne
Element aktywujący Trzpień ruchomy
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Kąt aktywacji 20 °
Rozwarcie styków 2 x 6 mm
Szybkość najazdu, minimalne 1 mm/min
Szybkość najazdu, maksimum 1 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 1,5 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość czujnika 64 mm
Szerokość czujnika 118 mm
Wysokość czujnika 153 mm
Średnica trzpienia ruchomego 10 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -30 ... +90 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 400 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 16 A
Kategoria użytkowania AC-15 400 VAC
Kategoria użytkowania AC-15 4 A
Element przełączający zestyk (NO), zestyk (NC)
Uwaga (element przełączający) z podwójną przerwą
Zasada przełączania Wolnoprzełączające
Materiał zestyków, elektrycznych Srebro
Note
Uwaga (informacje ogólne) Należy unikać aktywacji z boku trzpienia, ponieważ skraca to mechaniczną żywotność wyłącznika pozycyjnego.
