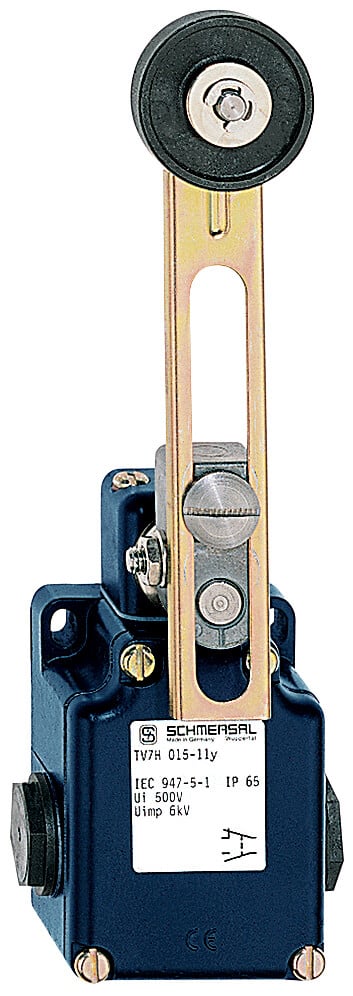

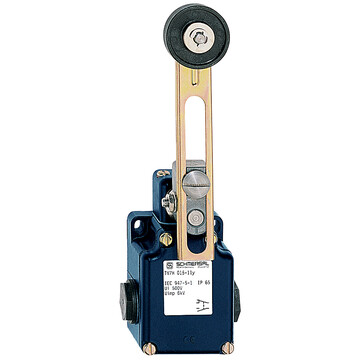

TV7H 015-02Y-H - 131215020

Wyłącznik krańcowy Schmersal, metalowa obudowa, dźwignia z rolką o36 mm, 2 zestyki, IP65, obrót głowicy 4x90°, prąd 10 A, temp. -30...+90°C.


Dodaj do porównania Usuń z porównania

154,15 €

189,60 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry TV7H 015-02Y-H 131215020

  • Obudowa metalowa
  • 2 Zestyki
  • 67 mm x 75 mm x 43 mm ( Trzpień z kulką z przodu)
  • Głowica aktywatora może być obracana w krokach co 4 x 90°
  • Bezstopniowa regulacja pozycji dźwigni 360°
  • Dźwignia może być obracana o 180°
Klucz zamówieniowy
Oznaczenie typu produktu TV7H 015-02Y-H
Numer artykułu (Numer katalogowy) 131215020
EAN (European Article Number) 8905236101632
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania mechaniczne
Kształt popychacza Rolka
Materiał obudowy Odlew ciśnieniowy z metalu lekkiego, lakierowany
Materiał powłoki obudowy malowane
Ciężar brutto 497 g
Dane mechaniczne
Element aktywujący Dźwignia z rolką
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 5 000 000 operacji
Kąt aktywacji, od lewej strony 30 °
Kąt aktywacji, od prawej strony 30 °
Rozwarcie styków 2 x 2,5 mm
Szybkość najazdu, minimalne 1 mm/min
Szybkość najazdu, maksimum 3 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość czujnika 43 mm
Szerokość czujnika 67 mm
Wysokość czujnika 228 mm
Szerokość rolki 9 mm
Średnica rolki 36 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -30 ... +90 °C
Dane elektryczne
Znamionowy prąd cieplny 10 A
Kategoria użytkowania AC-15 400 VAC
Kategoria użytkowania AC-15 4 A
Zasada przełączania Wolnoprzełączające
Materiał zestyków, elektrycznych Srebro
