UK 433Y-3S - 101094392

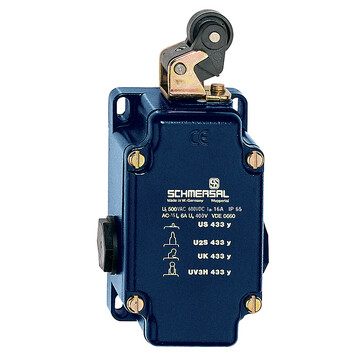

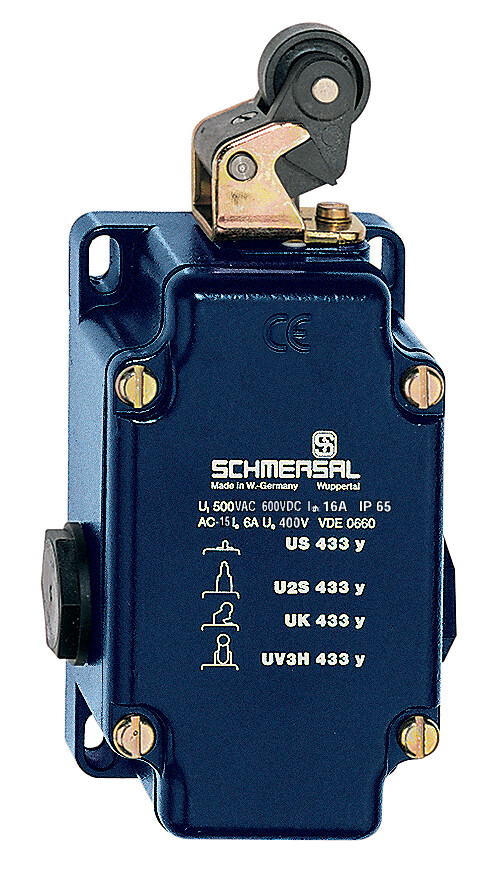

Wyłącznik pozycyjny Schmersal, obudowa metalowa IP65, dźwignia najazdowa z rolką O20mm, 3 zestyki NO, głowica obrotowa 4x90°, prąd cieplny 16 A, temp. pracy -20°C do +60°C, 3 wloty kablowe.


Dodaj do porównania Usuń z porównania

154,90 €

190,53 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry UK 433Y-3S 101094392

  • Obudowa metalowa
  • 3 Zestyki
  • 62 mm x 105 mm x 50 mm ( Trzpień z kulką z przodu)
  • Regulowane punkty przełączenia i funkcje kontaktów
  • 3 wloty kablowe M 20 x 1.5
  • Głowicę można obracaćo 4 x 90°
Klucz zamówieniowy
Oznaczenie typu produktu UK 433Y-3S
Numer artykułu (Numer katalogowy) 101094392
EAN (European Article Number) 4030661349459
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania mechaniczne
Kształt popychacza Rolka
Materiał obudowy odlew ze stopów lekkich
Materiał powłoki obudowy malowane
Ciężar brutto 413 g
Dane ogólne - właściwości
Liczba zestyków NO 3
Dane mechaniczne
Element aktywujący Dźwignia najazdowa z rolką
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Kąt aktywacji, od lewej strony 45 °
Kąt aktywacji, od prawej strony 30 °
Rozwarcie styków 2 x 1,5 mm
Szybkość najazdu, minimalne 1 mm/min
Szybkość najazdu, maksimum 0,5 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 1,5 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość czujnika 50 mm
Szerokość czujnika 62 mm
Wysokość czujnika 143 mm
Szerokość rolki 8,5 mm
Średnica rolki 20 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -20 ... +60 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Dane elektryczne
Znamionowy prąd cieplny 16 A
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania Wolnoprzełączające
Materiał zestyków, elektrycznych Srebro
Note
Uwaga (informacje ogólne) Rodzaj zestyku i punkty przełączania można ustawić fabrycznie zgodnie z zamówieniem.,Należy unikać aktywacji z prawej strony, ponieważ skraca to mechaniczną żywotność wyłącznika pozycyjnego.
