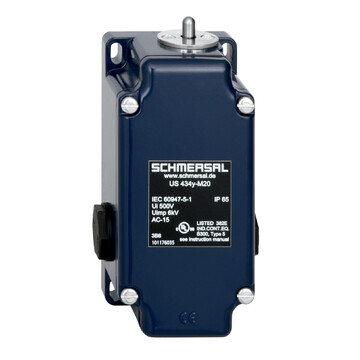

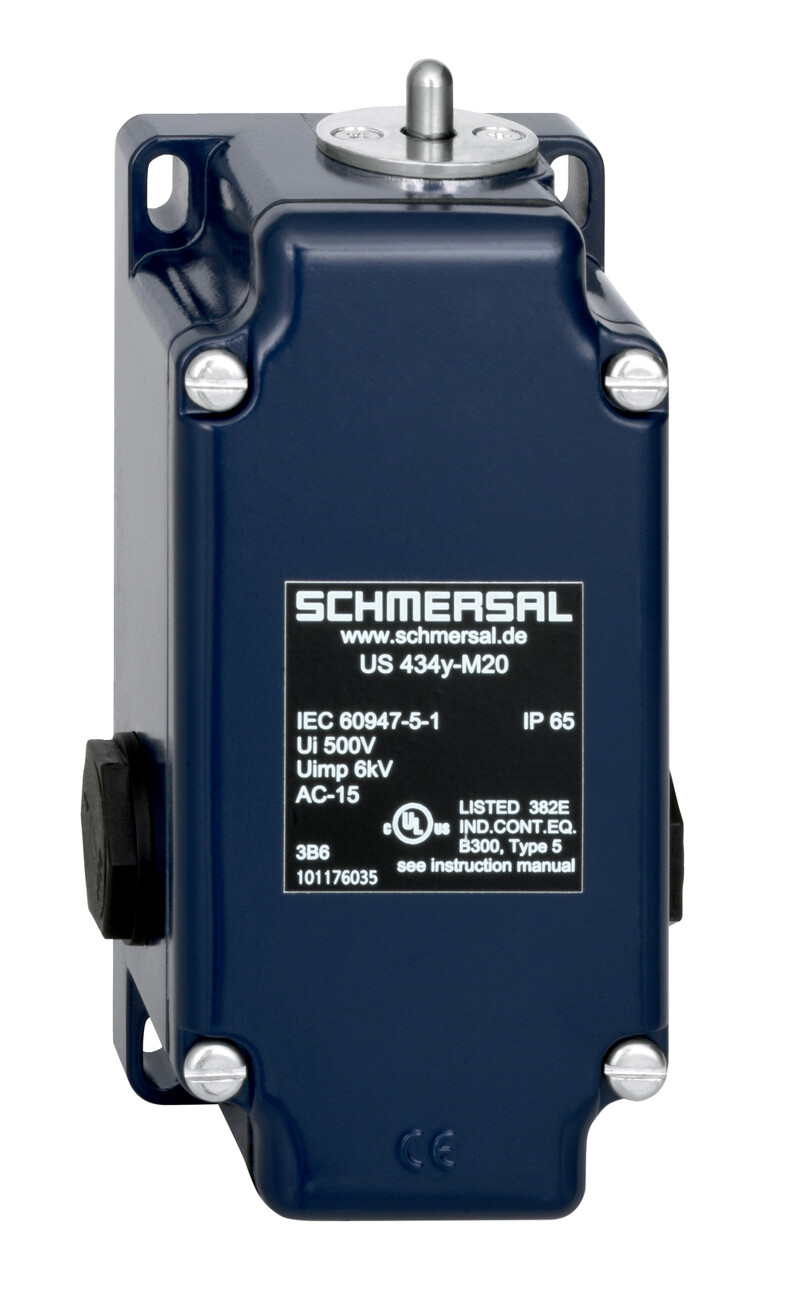

US 434Y-4OE - 101055012

Wyłącznik pozycyjny Schmersal, obudowa metalowa IP65, trzpień z kulką O6mm, 4 zestyki NC, regulowane punkty przełączania, prąd cieplny 16 A, temp. pracy -20°C do +60°C, 3 wloty M20.


Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry US 434Y-4OE 101055012

  • Obudowa metalowa
  • 4 Zestyki
  • 62 mm x 127 mm x 50 mm ( Trzpień z kulką z przodu)
  • Regulowane punkty przełączenia i funkcje kontaktów
  • 3 wloty kablowe M 20 x 1.5
Klucz zamówieniowy
Oznaczenie typu produktu US 434Y-4OE
Numer artykułu (Numer katalogowy) 101055012
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Zasada działania mechaniczne
Kształt popychacza Kula
Materiał obudowy odlew ze stopów lekkich
Materiał powłoki obudowy malowane
Ciężar brutto 442 g
Dane ogólne - właściwości
Liczba zestyków NC 4
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 2 000 000 operacji
Dane mechaniczne
Element aktywujący Trzpień ruchomy
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Kąt aktywacji 20 °
Rozwarcie styków 2 x 1,5 mm
Szybkość najazdu, minimalne 1 mm/min
Szybkość najazdu, maksimum 1 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 1,5 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Przekrój żyły 13 AWG
Dane mechaniczne - Wymiary
Długość czujnika 50 mm
Szerokość czujnika 62 mm
Wysokość czujnika 138 mm
Średnica trzpienia ruchomego 6 mm
Warunki otoczenia
Stopień ochrony IP65
Ambient temperature -20 ... +60 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Dane elektryczne
Znamionowy prąd cieplny 16 A
Element przełączający Zestyk normalnie zamkniety (NC)
Zasada przełączania Wolnoprzełączające
Materiał zestyków, elektrycznych Srebro
Note
Uwaga (informacje ogólne) Rodzaj zestyku i punkty przełączania można ustawić fabrycznie zgodnie z zamówieniem.,Należy unikać aktywacji z boku trzpienia, ponieważ skraca to mechaniczną żywotność wyłącznika pozycyjnego.
