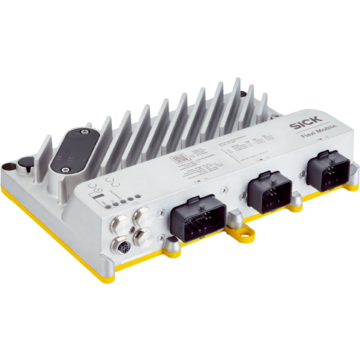

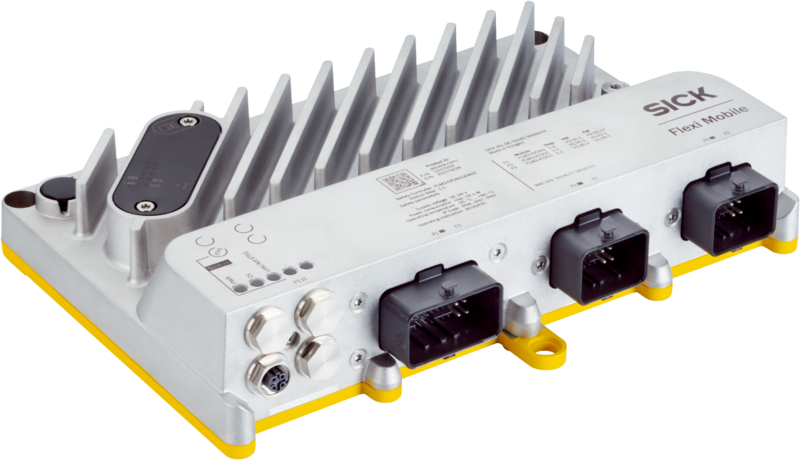

FLM3-CPUN100A02 - 1117018
Sterownik bezpieczeństwa SICK do aplikacji mobilnych, 36 wejść bezpieczeństwa, 20 wyjść, 8 wyjść testowych, 2 wejścia enkodera, komunikacja Ethernet/Modbus TCP/SLMP, PL e, SIL3, IP65/IP66/IP67/IP69K.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Sterowniki bezpieczeństwa, Flexi Mobile, FLM3-CPUN100A02, Zastosowanie: Sterownik bezpieczeństwa do aplikacji mobilnych, Poziom bezpieczeństwa: PL e, SIL 3, Wejścia/wyjścia: 36 wejść bezpieczeństwa, 20 wyjść bezpieczeństwa, 8 wyjść testowych, Liczba podłączanych enkoderów inkrementalnych A/B (niezabezpieczone): 2, Interfejs dla enkodera: Enkoder inkrementalny A/B, HTL 24 V, Interfejs komunikacyjny: Ethernet, Modbus® TCP, SLMP, Program konfiguracyjny: Safety Designer, Zakres dostawy: Sterownik bezpieczeństwa, SmartPlug, Śruba M5 do przyłącza FE, Instrukcja bezpieczeństwa, Instrukcje eksploatacji do pobrania, Ważne instrukcje eksploatacji: 8026430: Instrukcja eksploatacji Flexi Mobile, 8026436: Instrukcja eksploatacji IO XTDO1
| Cechy | ||
|---|---|---|
| <>Zakres dostawy</> | <>Sterownik bezpieczeństwa</> <>SmartPlug</> <>Śruba M5 do przyłącza FE</> <>Instrukcja bezpieczeństwa</> <>Instrukcje eksploatacji do pobrania</> |
|
| <>Wbudowane elementy</> | <>1 × FLM3-CPUN1</> <>2 × FLM3-XTDO1</> |
|
| <>Ważne instrukcje eksploatacji</> | <>8026430: Instrukcja eksploatacji Flexi Mobile</> <>8026436: Instrukcja eksploatacji IO XTDO1</> |
|
| Charakterystyka bezpieczeństwa technicznego | ||
| <>Poziom nienaruszalności bezpieczeństwa</> | <>SIL 3 (IEC 61508)</> | |
| <>Kategoria</> | <>Kategoria 4 (ISO 13849-1)</> | |
| <>Poziom zapewnienia bezpieczeństwa</> | <>PL e (ISO 13849-1)</> | |
| <>PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</> | <>Patrz instrukcja obsługi</> | |
| <>TM (okres użytkowania)</> | <>20 lat(a) (ISO 13849-1)</> | |
| Interfejsy | ||
| <>Typ przyłącza</> | <>1 × USB (na SmartPlug)</> <>1 × wtyczka prostokątna, 48-pinowa, typ: Molex CMC</> <>2 × wtyczka prostokątna, 32-pinowa, typ: Molex CMC</> <>1 × Ethernet: gniazdo wtykowe M12, 4-pinowe, kodowane D</> |
|
| <>Liczba podłączanych enkoderów inkrementalnych A/B (niezabezpieczone)</> | <>2</> | |
| <>Wejścia bezpieczeństwa</> | <>36</> | |
| <>Kompatybilny z Flexi Loop</> | <>Tak</> | |
| <>Wyjścia bezpieczeństwa</> | <>20</> | |
| <>Wyjścia testowe</> | <>8</> | |
| <>Interfejs komunikacyjny</> | <>Ethernet</> <>Modbus® TCP</> <>SLMP</> |
|
| Konfiguracja i diagnostyka | ||
| <>Oprogramowanie</> | <>Safety Designer</> | |
| <>Pamięć</> | <>SmartPlug (element wymienny, wchodzi w zakres dostawy)</> | |
| <>Interfejs</> | <>Przyłącze USB za pośrednictwem SmartPlug</> <>Interfejs konfiguracyjny TCP/IP</> |
|
| <>Wskaźniki</> | <>LEDs</> | |
| Instalacja elektryczna | ||
| <>Klasa ochrony</> | <>III (IEC 61140)</> | |
| <>Napięcie zasilania UV</> | <>24 V DC (16 V ... 32 V)</> | |
| <>Rodzaj zasilania elektrycznego</> | <>PELV lub SELV</> | |
| <>Odporność na zakłócenia</> | <>EN 61000-6-2</> <>EN 61000-6-7</> |
|
| <>Emisja zakłóceń</> | <>EN 61000-6-4</> | |
| <>Kategoria przepięciowa</> | <>II (EN 61131-2)</> | |
| <>Czas do załączenia</> | <>≤ 15 s</> | |
| Mechanika | ||
| <>Wymiary (szer. x wys. x głęb.)</> | <>266 mm x 57,6 mm x 194 mm</> | |
| <>Stopień zanieczyszczenia</> | <>4 (IEC 61010-1)</> <>3 (UL 61010-1)</> |
|
| <>Typ sterownika</> | <>Urządzenie zamknięte (IEC 61010-2-201)</> | |
| <>Masa</> | <>1,95 kg (± 5 %)</> | |
| <>Montaż</> | <>3 otwory przelotowe na śrubę M6 (opcjonalnie z podkładkami izolacyjnymi EMC)</> | |
| Dane dotyczące otoczenia | ||
| <>Stopień ochrony</> | <>IP65 (IEC 60529)</> <>IP66 (IEC 60529)</> <>IP67 (IEC 60529)</> <>IP69K (ISO 20653)</> <>Typ 1, „Raintight” i „Watertight” zgodnie z UL50E (UL 61010-1)</> |
|
| <>Temperatura otoczenia pracy</> | <>–25 °C ... +60 °C</> | |
| <>Gehäusetemperatur</> | <>–25 °C ... +80 °C</> | |
| <>Temperatura składowania</> | <>–40 °C ... +85 °C</> | |
| <>Wysokość pracy</> | <>≤ 4000 m nad poziomem morza</> | |
| <>Wilgotność powietrza</> | <>≤ 95 %, bez kondensacji</> | |
| <>Odporność na drgania</> | <>5 g, 5 Hz ... 200 Hz (EN 60068-2-6)</> | |
| <>Szum szerokopasmowy</> | <>3,5 g RMS, 10 Hz ... 500 Hz (EN 60068-2-64)</> | |
| Odporność na wstrząsy | ||
| <>Pojedynczy udar (3 impulsy)</> | <>100 g, 6 ms (EN 60068-2-27)</> | |
| <>Udar ciągły (1500 impulsów)</> | <>30 g, 11 ms (EN 60068-2-27)</> | |
| <>Salznebel</> | <>Procedura kontrolna 4 (EN 60068-2-52)</> | |
| <>Sonnenstrahlung und Bewitterung</> | <>Procedura kontrolna Sa2 (EN 60068-2-5)</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| <>Certyfikat cRUus</> | <>Tak</> | |
| <>Certyfikat EC-Type-Examination</> | <>Tak</> | |
| <>Certyfikat Third party</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27243001</> | |
| <>ECLASS 5.1.4</> | <>27243101</> | |
| <>ECLASS 6.0</> | <>27243101</> | |
| <>ECLASS 6.2</> | <>27243101</> | |
| <>ECLASS 7.0</> | <>27243101</> | |
| <>ECLASS 8.0</> | <>27243101</> | |
| <>ECLASS 8.1</> | <>27243101</> | |
| <>ECLASS 9.0</> | <>27243101</> | |
| <>ECLASS 10.0</> | <>27243101</> | |
| <>ECLASS 11.0</> | <>27243101</> | |
| <>ECLASS 12.0</> | <>27243101</> | |
| <>ETIM 5.0</> | <>EC001449</> | |
| <>ETIM 6.0</> | <>EC001449</> | |
| <>ETIM 7.0</> | <>EC001449</> | |
| <>ETIM 8.0</> | <>EC001449</> | |
| <>UNSPSC 16.0901</> | <>32151705</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 2.560 kg | |
| Masa jednostkowa netto | 2.56 kg | |
| Jednostka objętości | 13956.25 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084550171 | |
