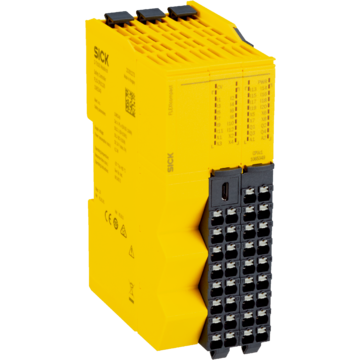

FLX3-CPUC100 - 1085349
Moduł główny sterownika bezpieczeństwa SICK Flexi Compact, 20 wejść bezpieczeństwa, 4 wyjścia bezpieczeństwa, 8 testowych, interfejs USB SmartPlug, Flexi Loop, PL e, SIL3, IP20.
773,00 €
950,79 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Opisy produktu
Sterowniki bezpieczeństwa, Flexi Compact, FLX3-CPUC100, Moduł: Moduł główny, Skrócona nazwa: CPUc1, Wejścia bezpieczeństwa: 20, Wyjścia bezpieczeństwa: 4, Wyjścia testowe: 8, Typ przyłącza: Wtyki czołowe z zaciskami sprężynowymi, Interfejs konfiguracji i diagnostyki: Przyłącze USB za pośrednictwem SmartPlug, Bezpieczna kaskada czujników z Flexi Loop: Tak, Zakres dostawy: Moduł główny, SmartPlug, wtyk czołowy z 16 złączami zaciskowymi i otworem dla SmartPlug, wtyk czołowy z 18 złączami zaciskowymi, zaślepka obudowy, Instrukcja bezpieczeństwa, Instrukcja eksploatacji do pobrania
| Cechy | ||
|---|---|---|
| Moduł | Moduł główny | |
| Opis | Moduł główny stanowi centralną jednostkę procesową modułowego sterownika bezpieczeństwa. W module głównym są monitorowane i przetwarzane logicznie wszystkie sygnały wchodzące. W następstwie przetwarzania włączane są wyjścia. | |
| Wejścia bezpieczeństwa | 20 | |
| Wyjścia bezpieczeństwa | 4 | |
| Wyjścia testowe | 8 | |
| Rodzaj konfiguracji | Za pomocą oprogramowania (Safety Designer) | |
| Zakres dostawy | Moduł główny SmartPlug Wtyk czołowy z 16 złączami zaciskowymi i otworem dla SmartPlug Wtyk czołowy z 18 złączami zaciskowymi Zaślepka obudowy Instrukcja bezpieczeństwa Instrukcja eksploatacji do pobrania |
|
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508) | |
| Kategoria | Kategoria 4 (ISO 13849-1) | |
| Poziom zapewnienia bezpieczeństwa | PL e (ISO 13849-1) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 4 × 10-9 | |
| TM (okres użytkowania) | 20 lat(a) (ISO 13849-1) | |
| Interfejsy | ||
| Typ przyłącza | Wtyki czołowe z zaciskami sprężynowymi | |
| Wtyk czołowy | 1 wtyk czołowy z 16 złączami zaciskowymi i otworem dla SmartPlug 1 wtyk czołowy z 18 złączami zaciskowymi |
|
| Wejścia bezpieczeństwa | 20 | |
| Wyjścia bezpieczeństwa | 4 | |
| Wyjścia testowe | 8 | |
| Konfiguracja i diagnostyka | ||
| Przyłącze USB za pośrednictwem SmartPlug | Tak | |
| Wskaźniki | LEDs | |
| Dane elektryczne | ||
| Klasa ochrony | III (EN 61140) | |
| Odporność na zakłócenia | EN 61000-6-2 | |
| Emisja zakłóceń | EN 61000-6-4 | |
| Zasilanie elektryczne | Zasilanie elektryczne modułu głównego jest realizowane bezpośrednio za pomocą złączy zaciskowych modułu czołowego | |
| Napięcie zasilania UV | 24 V DC (16,8 V ... 30 V) | |
| Rodzaj zasilania elektrycznego | PELV lub SELV | |
| Kategoria przepięciowa | II (EN 61131-2) | |
| Pobór mocy w przypadku napięcia znamionowego (bez wyjść) | 3 W (DC) | |
| Moc stracona | ≤ 6,2 W | |
| Dane mechaniczne | ||
| Wymiary (szer. x wys. x głęb.) | 46,2 mm x 124,7 mm x 85,5 mm | |
| Stopień zanieczyszczenia | 2 (IEC 61010-1) | |
| Typ sterownika | Urządzenie otwarte (IEC 61010-2-201) | |
| Masa | 277 g (± 5 %) | |
| Montaż | Montaż odbywa się zgodnie z IEC 60715 na szynie montażowej 35 mm × 7,5 mm | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP20 (EN 60529) | |
| Temperatura otoczenia pracy | –25 °C ... +55 °C | |
| Temperatura składowania | –25 °C ... +70 °C | |
| Wilgotność powietrza | ≤ 95 %, bez kondensacji | |
| Odporność na drgania | 1 g, 5 Hz ... 200 Hz (EN 60068-2-6) | |
| Odporność na wstrząsy | 15 g, 11 ms (EN 60068-2-27) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat UK-Type-Examination | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat EAC / DoC | Tak | |
| certyfikat cTUVus | Tak | |
| Certyfikat S-Mark | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Certyfikat Third party | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27243001 | |
| ECLASS 5.1.4 | 27243101 | |
| ECLASS 6.0 | 27243101 | |
| ECLASS 6.2 | 27243101 | |
| ECLASS 7.0 | 27243101 | |
| ECLASS 8.0 | 27243101 | |
| ECLASS 8.1 | 27243101 | |
| ECLASS 9.0 | 27243101 | |
| ECLASS 10.0 | 27243101 | |
| ECLASS 11.0 | 27243101 | |
| ECLASS 12.0 | 27243101 | |
| ETIM 5.0 | EC001449 | |
| ETIM 6.0 | EC001449 | |
| ETIM 7.0 | EC001449 | |
| ETIM 8.0 | EC001449 | |
| UNSPSC 16.0901 | 32151705 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.325 kg | |
| Masa jednostkowa netto | 0.325 kg | |
| Jednostka objętości | 710.64 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084477751 | |
