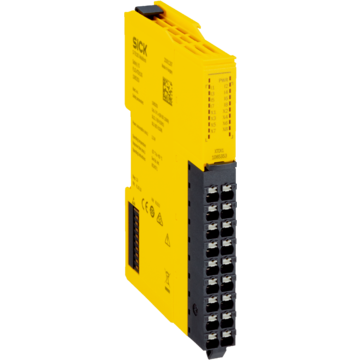

FLX3-XTDI100 - 1085353
Moduł I/O SICK Flexi Compact, 8 wejść bezpieczeństwa, 8 wyjść testowych, wtyki czołowe z zaciskami sprężynowymi, Flexi Loop, PL e, SIL3, IP20.
Parametry produktu
Opisy produktu
Sterowniki bezpieczeństwa, Flexi Compact, FLX3-XTDI100, Moduł: Moduł I/O, Skrócona nazwa: XTDI1, Wejścia bezpieczeństwa: 8, Wyjścia testowe: 8, Typ przyłącza: Wtyki czołowe z zaciskami sprężynowymi, Bezpieczna kaskada czujników z Flexi Loop: Tak, Zakres dostawy: Moduł I/O, wtyk czołowy z 18 złączami zaciskowymi, Instrukcja bezpieczeństwa, Instrukcja eksploatacji do pobrania
Cechy | ||
---|---|---|
Moduł | Moduł I/O | |
Opis | Moduł I/O to niezawodne, cyfrowe rozszerzenie wejść/wyjść. | |
Wejścia bezpieczeństwa | 8 | |
Wyjścia testowe | 8 | |
Rodzaj konfiguracji | Za pomocą oprogramowania (Safety Designer) | |
Zakres dostawy | Moduł I/O Wtyk czołowy z 18 złączami zaciskowymi Instrukcja bezpieczeństwa Instrukcja eksploatacji do pobrania |
|
Charakterystyka bezpieczeństwa technicznego | ||
Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508) | |
Kategoria | Kategoria 4 (ISO 13849-1) | |
Poziom zapewnienia bezpieczeństwa | PL e (ISO 13849-1) | |
PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 4 × 10-9 | |
TM (okres użytkowania) | 20 lat(a) (ISO 13849-1) | |
Interfejsy | ||
Typ przyłącza | Wtyki czołowe z zaciskami sprężynowymi | |
Wtyk czołowy | 1 wtyk czołowy z 18 złączami zaciskowymi | |
Wejścia bezpieczeństwa | 8 | |
Wyjścia testowe | 8 | |
Wskaźniki | LEDs | |
Dane elektryczne | ||
Klasa ochrony | III (EN 61140) | |
Odporność na zakłócenia | EN 61000-6-2 | |
Emisja zakłóceń | EN 61000-6-4 | |
Zasilanie elektryczne | Zasilanie elektryczne modułów rozszerzeń odbywa się za pomocą magistrali na tylnej ściance | |
Pobór mocy w przypadku napięcia znamionowego (bez wyjść) | 2,4 W (DC) | |
Moc stracona | ≤ 3,3 W | |
Dane mechaniczne | ||
Wymiary (szer. x wys. x głęb.) | 14 mm x 124,7 mm x 85,5 mm | |
Stopień zanieczyszczenia | 2 (IEC 61010-1) | |
Typ sterownika | Urządzenie otwarte (IEC 61010-2-201) | |
Masa | 104 g (± 5 %) | |
Montaż | Montaż odbywa się zgodnie z IEC 60715 na szynie montażowej 35 mm × 7,5 mm | |
Dane dotyczące otoczenia | ||
Stopień ochrony | IP20 (EN 60529) | |
Temperatura otoczenia pracy | –25 °C ... +55 °C | |
Temperatura składowania | –25 °C ... +70 °C | |
Wilgotność powietrza | ≤ 95 %, bez kondensacji | |
Odporność na drgania | 1 g, 5 Hz ... 200 Hz (EN 60068-2-6) | |
Odporność na wstrząsy | 15 g, 11 ms (EN 60068-2-27) | |
Certyfikaty | ||
EU declaration of conformity | Tak | |
UK declaration of conformity | Tak | |
ACMA declaration of conformity | Tak | |
China-RoHS | Tak | |
Certyfikat UK-Type-Examination | Tak | |
Certyfikat cULus | Tak | |
Certyfikat EAC / DoC | Tak | |
certyfikat cTUVus | Tak | |
Certyfikat S-Mark | Tak | |
Certyfikat EC-Type-Examination | Tak | |
Certyfikat Third party | Tak | |
Klasyfikacje | ||
ECLASS 5.0 | 27243001 | |
ECLASS 5.1.4 | 27243101 | |
ECLASS 6.0 | 27243101 | |
ECLASS 6.2 | 27243101 | |
ECLASS 7.0 | 27243101 | |
ECLASS 8.0 | 27243101 | |
ECLASS 8.1 | 27243101 | |
ECLASS 9.0 | 27243101 | |
ECLASS 10.0 | 27243101 | |
ECLASS 11.0 | 27243101 | |
ECLASS 12.0 | 27243101 | |
ETIM 5.0 | EC001449 | |
ETIM 6.0 | EC001449 | |
ETIM 7.0 | EC001449 | |
ETIM 8.0 | EC001449 | |
UNSPSC 16.0901 | 32151705 | |
Dane dotyczące cła | ||
Masa jednostkowa | 0.133 kg | |
Masa jednostkowa netto | 0.133 kg | |
Jednostka objętości | 299.46 Cubic Centimetres (cm³) | |
Kraj pochodzenia | Węgry | |
EAN | 4047084477577 |
