PSC1-C-10 - 103056630

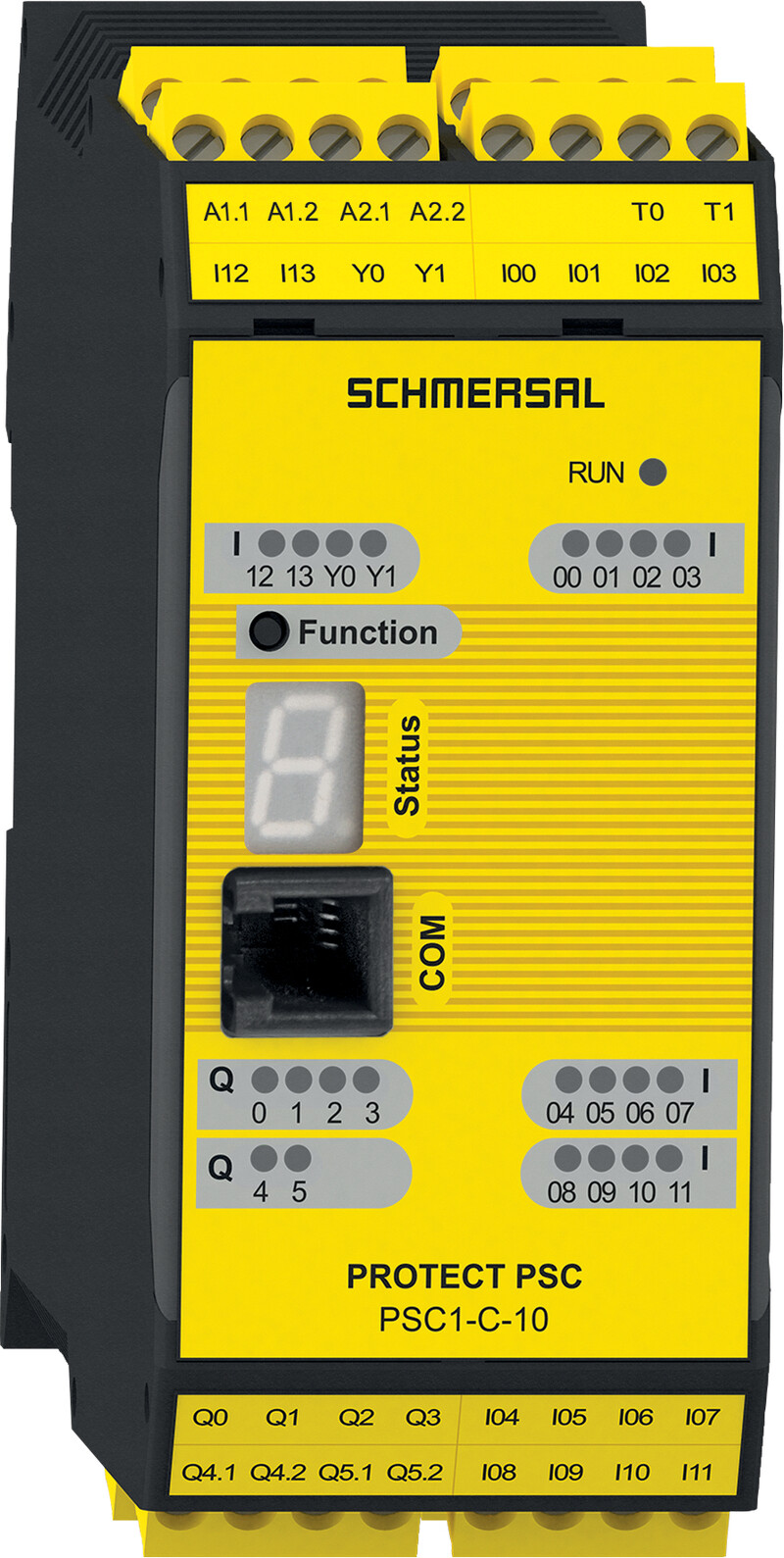

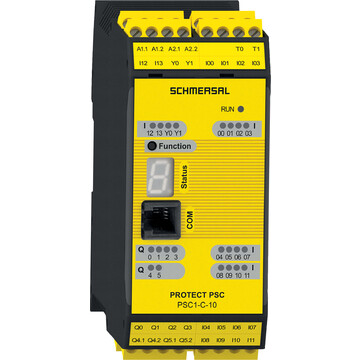

Sterownik bezpieczeństwa Schmersal, 14 bezpiecznych wejść, 4 cyfrowe wyjścia bezpieczne, 2 wyjścia przekaźnikowe, montaż na szynie, zasilanie 24 VDC, ochrona IP20, SIL 3, rozszerzalność do 64 I/O.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry PSC1-C-10 103056630
- Dowolnie programowalne wejścia / wyjścia, 2 A typ p
- Przyłacze dla konwencjonalnej aparatury łączeniowej do Ple wg ISO 13849-1
- Modułowa możliwość rozszerzenia do 64 bezpiecznych wejść/wyjść
- 4 bezpieczne, 2 A, półprzewodnikowe wyjścia typu pp, przełączalne na 2 bezpieczne półprzewodnikowe wyjścia typu p/n
- 14 bezpiecznych wejść na module podstawowym
- 2 Wyjścia sygnalizacyjne
- 2 bezpieczne wyjścia przekaźnikowe
Klucz zamówieniowy | ||
---|---|---|
Numer artykułu (Numer katalogowy) | 103056630 | |
EAN (European Article Number) | 4030661649429 | |
Właściwości ogólne | ||
Ciężar brutto | 453 g | |
Dane ogólne - właściwości | ||
Liczba wyjść impulsowych (wyjść taktujących) | 2 | |
Liczba wyjść przekaźnikowych (1-kanałowych) | 2 | |
Liczba bezpiecznycvh wejść cyfrowych | 14 | |
Liczba bezpiecznych wyjść cyfrowych | 4 | |
Liczba wyjść sygnalizacyjnych | 2 | |
Liczba modułów rozszerzeń, maksymalna | 2 | |
Klasyfikacja | ||
Performance Level, up to | e | |
Kategoria zgodnie z EN ISO 13849 | 4 | |
Wartość PFH | 1,26 x 10?8 /h | |
Safety Integrity Level (SIL) | 3 | |
Żywotność | 20 Rok(lata) | |
Dane mechaniczne | ||
Montaż | Na standardowej szynie | |
Mechanical data - Connection technique | ||
Przekrój kabla, minimalne | 0,2 mm2 | |
Przekrój kabla, maksimum | 2,5 mm2 | |
Przekrój żyły, minimum | 24 AWG | |
Przekrój żyły, maksimum | 12 AWG | |
Wire cross-section | 24 ... 12 AWG | |
Przyłącze (mechaniczne) | Odłączalne zaciski śrubowe | |
Dane mechaniczne - Wymiary | ||
Szerokość | 45 mm | |
Wysokość | 100 mm | |
Głębokość | 115 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP20 | |
Ambient temperature | +0 ... +50 °C | |
Storage and transport temperature | -25 ... +70 °C | |
Wilgotność względna, minimum | 5 % | |
Wilgotność względna, maksimum | 85 % | |
Uwaga (wilgotność względna) | zapobiegający skraplaniu | |
Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
Ambient conditions - Insulation values | ||
Kategoria przepięcia | III | |
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 2 | |
Dane elektryczne | ||
Operating voltage | 24 VDC -15 % / +20 % | |
Rated operating voltage | 24 VDC | |
Electrical data - Safety digital outputs | ||
Znamionowy prąd roboczy (wyjścia bezpieczeństwa) | 2 000 mA | |
Wyjście bezpieczne | odporne na zwarcie, typu p (Q2 i Q3) | |
Dane elektryczne - bezpieczne wyjścia przekaźnikowe | ||
Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
Prąd, kategoria użytkowania AC-15 | 2 A | |
Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
Prąd, kategoria użytkowania DC-13 | 2 A | |
Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
Kompatybilność elektromagnetyczna | DIN EN 62061,DIN EN 61800-3 | |
Promieniowanie zakłócające | DIN EN 61000-6-4 | |
Klasa kompatybilnosci elektromagnetycznej | DIN EN 61000-6-7,DIN EN 61326-3,DIN EN 61000-6-2 | |
Zakres dostawy | ||
Zakres dostawy | Backplane bus connector,Connector terminals |
