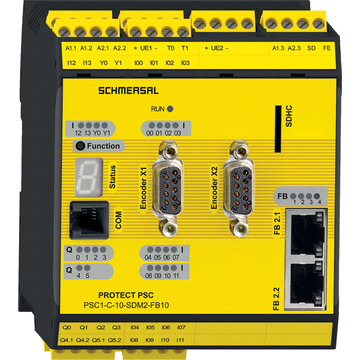

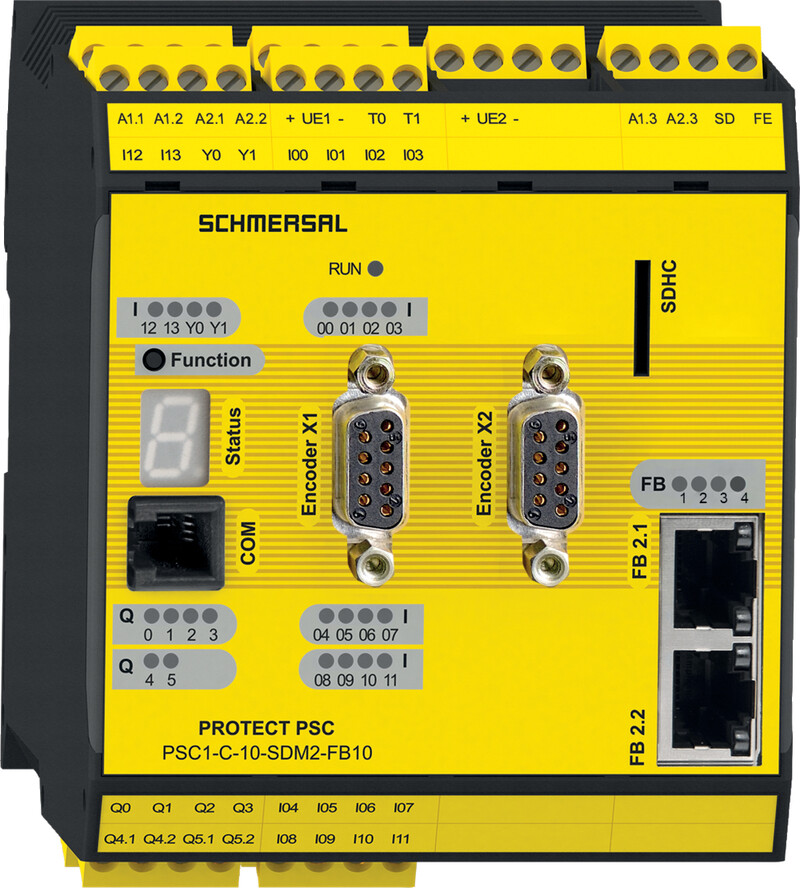

PSC1-C-10-SDM2-FB10-ECFS - 103049470

Sterownik bezpieczeństwa Schmersal, monitorowanie dwóch osi, 14 wejść, 4 wyjścia, IP20, obsługa EtherCAT/FSoE/EtherNet IP/PROFINET, szerokość 90 mm, złącze RJ45, napięcie 24 VDC, SIL3.


Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry PSC1-C-10-SDM2-FB10-ECFS <strong>103049470</strong>
<ul>
<li>Karta pamięci</li>
<li>Konwersja protokołów magistrali polowej za pomocą oprogramowania</li>
<li>zintegrowana bramka magistrali SD</li>
<li>Bezpieczne monitorowanie osi zgodnie z EN 61800-5-2 (SafeDrive Monitoring SDM) dla maks. 2 osi</li>
<li>Modułowa możliwość rozszerzenia do 64 bezpiecznych wejść/wyjść</li>
<li>4 bezpieczne, 2 A, półprzewodnikowe wyjścia typu pp, przełączalne na 2 bezpieczne półprzewodnikowe wyjścia typu p/n</li>
<li>14 bezpiecznych wejść na module podstawowym</li>
<li>2 Wyjścia sygnalizacyjne</li>
<li>2 bezpieczne wyjścia przekaźnikowe</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>PSC1-C-10-SDM2-FB10-ECFS</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>103049470</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661624167</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-24-22-07</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-24-22-07</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-24-22-07</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC000236</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC000236</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Ciężar brutto</td><td>792 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Gniazdo karty SD</td><td>Tak</td></tr><tr><td colspan="2">Komunikacja Master-Master</td><td>Nie</td></tr><tr><td colspan="2">Zintegrowana brama SD</td><td>Tak</td></tr><tr><td colspan="2">Liczba wyjść impulsowych (wyjść taktujących)</td><td>2</td></tr><tr><td colspan="2">Liczba wyjść przekaźnikowych (1-kanałowych)</td><td>2</td></tr><tr><td colspan="2">Liczba bezpiecznycvh wejść cyfrowych</td><td>14</td></tr><tr><td colspan="2">Liczba bezpiecznych wyjść cyfrowych</td><td>4</td></tr><tr><td colspan="2">Liczba wyjść sygnalizacyjnych</td><td>2</td></tr><tr><td colspan="2">Liczba modułów rozszerzeń, maksymalna</td><td>2</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Performance Level, up to</td><td>e</td></tr><tr><td colspan="2">Kategoria zgodnie z EN ISO 13849</td><td>4</td></tr><tr><td colspan="2">Wartość PFH</td><td>1,26 x 10?8 /h</td></tr><tr><td colspan="2">Safety Integrity Level (SIL)</td><td>3</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Montaż</td><td>Na standardowej szynie</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>0,2 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>2,5 mm2</td></tr><tr><td colspan="2">Przekrój żyły, minimum</td><td>24 AWG</td></tr><tr><td colspan="2">Przekrój żyły, maksimum</td><td>12 AWG</td></tr><tr><td colspan="2">Wire cross-section</td><td>24 ... 12 AWG</td></tr><tr><td colspan="2">Przyłącze (mechaniczne)</td><td>Odłączalne zaciski śrubowe</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Szerokość</td><td>90 mm</td></tr><tr><td colspan="2">Wysokość</td><td>100 mm</td></tr><tr><td colspan="2">Głębokość</td><td>115 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP20</td></tr><tr><td colspan="2">Ambient temperature</td><td>+0 ... +50 °C</td></tr><tr><td colspan="2">Storage and transport temperature</td><td>-25 ... +70 °C</td></tr><tr><td colspan="2">Wilgotność względna, minimum</td><td>5 %</td></tr><tr><td colspan="2">Wilgotność względna, maksimum</td><td>85 %</td></tr><tr><td colspan="2">Uwaga (wilgotność względna)</td><td>zapobiegający skraplaniu</td></tr><tr><td colspan="2">Dopuszczalna wysokość ustawienia n.p.m., maksimum</td><td>2 000 m</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Kategoria przepięcia</td><td>III</td></tr><tr><td colspan="2">Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1</td><td>2</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Operating voltage</td><td>24 VDC -15 % / +20 %</td></tr><tr><td colspan="2">Rated operating voltage</td><td>24 VDC</td></tr><tr><th colspan="3">Dane elektryczne - Uniwersalny interfejs komunikacyjny</th></tr><tr><td colspan="2">Oznaczenie, interfejs komunikacyjny</td><td>RJ45</td></tr><tr><th colspan="3">Dane elektryczne - Protokoły komunikacyjne</th></tr><tr><td colspan="2">Feldbus Protokoll</td><td>EtherCAT,EtherNet IP,PROFINET IO,EtherCAT / FSoE</td></tr><tr><th colspan="3">Electrical data - Safety digital outputs</th></tr><tr><td colspan="2">Znamionowy prąd roboczy (wyjścia bezpieczeństwa)</td><td>2 000 mA</td></tr><tr><td colspan="2">Wyjście bezpieczne</td><td>odporne na zwarcie, typu p (Q2 i Q3)</td></tr><tr><th colspan="3">Dane elektryczne - bezpieczne wyjścia przekaźnikowe</th></tr><tr><td colspan="2">Napięcie, kategoria użytkowania AC-15</td><td>230 VAC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania AC-15</td><td>2 A</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-13</td><td>2 A</td></tr><tr><th colspan="3">Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)</th></tr><tr><td colspan="2">Kompatybilność elektromagnetyczna</td><td>DIN EN 62061,DIN EN 61800-3</td></tr><tr><td colspan="2">Promieniowanie zakłócające</td><td>DIN EN 61000-6-4</td></tr><tr><td colspan="2">Klasa kompatybilnosci elektromagnetycznej</td><td>DIN EN 61000-6-7,DIN EN 61326-3,DIN EN 61000-6-2</td></tr><tr><th colspan="3">Zakres dostawy</th></tr><tr><td colspan="2">Zakres dostawy</td><td>Backplane bus connector,Connector terminals</td></tr><tr><th colspan="3">Dane elektryczne - monitorowanie</th></tr><tr><td colspan="2">Liczba układów monitorowania osi, maksymalna</td><td>2</td></tr><tr><td colspan="2">Monitorowanie osi, typ enkodera</td><td>SSI,TTL,SINCOS,Wyłącznik zbliżeniowy</td></tr>
</tbody>
</table>
