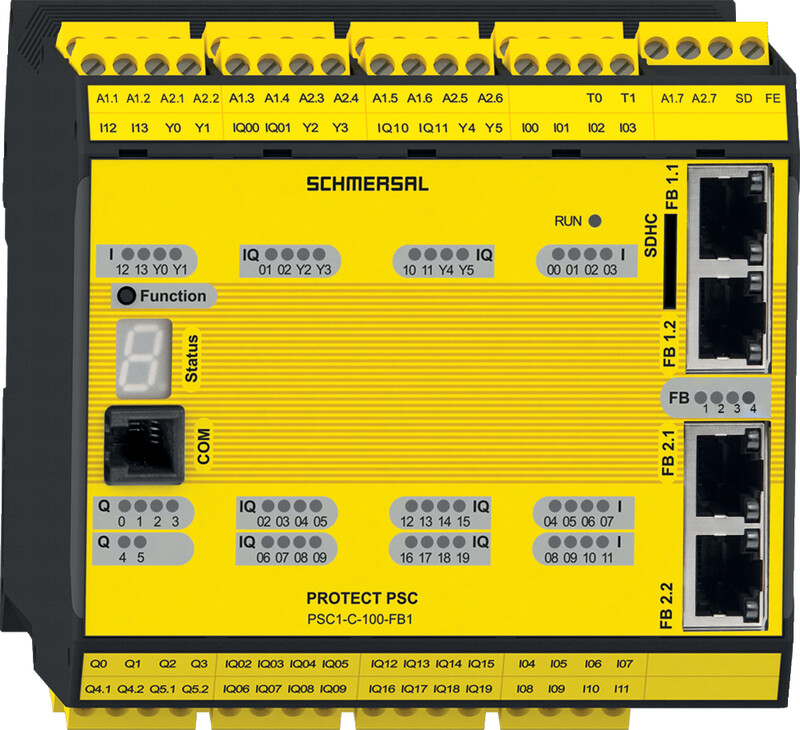

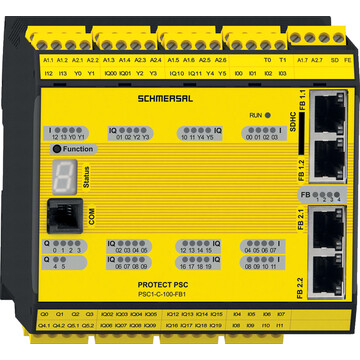

PSC1-C-100-FB1 - 103056284
Sterownik bezpieczeństwa Schmersal z obsługą do 272 wejść/wyjść, 12 wrzecion SDM, komunikacja EtherCAT/EtherNet IP/PROFINET IO, 14 wejść, 4 wyjścia 2 A, 2 przekaźnikowe, 6 sygnalizacyjnych, SD card.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry PSC1-C-100-FB1 103056284
- Karta pamięci
- Możliwość rozbudowy o bezpieczne zdalne moduły IO
- Bezpieczna komunikacja krzyżowa między maks. 4 sterownikami master
- Konwersja protokołów magistrali polowej za pomocą oprogramowania
- zintegrowana bramka magistrali SD
- Modułowa możliwość rozszerzenia do 272 bezpiecznych wejść/wyjść
- Bezpieczna kontrola wrzeciona Do EN 61800-5-2 (Bezpieczna kontrola napędu SDM) maksymalna liczba wrzecion: 12
- 4 bezpieczne, 2 A, półprzewodnikowe wyjścia typu pp, przełączalne na 2 bezpieczne półprzewodnikowe wyjścia typu p/n
- 14 bezpiecznych wejść na module podstawowym
- 20 przełączalnych bezpiecznych wejść/wyjść
- 6 Wyjścia sygnalizacyjne
- 2 bezpieczne wyjścia przekaźnikowe
| Klucz zamówieniowy | ||
|---|---|---|
| Numer artykułu (Numer katalogowy) | 103056284 | |
| EAN (European Article Number) | 4030661649726 | |
| Właściwości ogólne | ||
| Ciężar brutto | 839 g | |
| Dane ogólne - właściwości | ||
| Gniazdo karty SD | Tak | |
| Komunikacja Master-Slave | Tak | |
| Komunikacja Master-Master | Tak | |
| Zintegrowana brama SD | Tak | |
| Liczba wyjść impulsowych (wyjść taktujących) | 6 | |
| Liczba wyjść przekaźnikowych (1-kanałowych) | 2 | |
| Liczba bezpiecznycvh wejść cyfrowych | 14 | |
| Liczba bezpiecznych wejść/wyjść cyfrowych | 20 | |
| Liczba bezpiecznych wyjść cyfrowych | 4 | |
| Liczba wyjść sygnalizacyjnych | 6 | |
| Liczba modułów rozszerzeń, maksymalna | 8 | |
| Klasyfikacja | ||
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 1,22 x 10?8 /h | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Montaż | Na standardowej szynie | |
| Mechanical data - Connection technique | ||
| Przekrój kabla, minimalne | 0,2 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Przekrój żyły, minimum | 24 AWG | |
| Przekrój żyły, maksimum | 12 AWG | |
| Wire cross-section | 24 ... 12 AWG | |
| Przyłącze (mechaniczne) | Odłączalne zaciski śrubowe | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 112,5 mm | |
| Wysokość | 100 mm | |
| Głębokość | 115 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP20 | |
| Ambient temperature | +0 ... +50 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Wilgotność względna, minimum | 5 % | |
| Wilgotność względna, maksimum | 85 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 2 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +20 % | |
| Rated operating voltage | 24 VDC | |
| Dane elektryczne - Uniwersalny interfejs komunikacyjny | ||
| Oznaczenie, interfejs komunikacyjny | RJ45 | |
| Dane elektryczne - Protokoły komunikacyjne | ||
| Feldbus Protokoll | EtherCAT,EtherNet IP,PROFINET IO | |
| Electrical data - Safety digital outputs | ||
| Znamionowy prąd roboczy (wyjścia bezpieczeństwa) | 2 000 mA | |
| Wyjście bezpieczne | odporne na zwarcie, typu p (Q2 i Q3) | |
| Dane elektryczne - bezpieczne wyjścia przekaźnikowe | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 2 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 2 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Kompatybilność elektromagnetyczna | DIN EN 62061,DIN EN 61800-3 | |
| Promieniowanie zakłócające | DIN EN 61000-6-4 | |
| Klasa kompatybilnosci elektromagnetycznej | DIN EN 61000-6-7,DIN EN 61326-3,DIN EN 61000-6-2 | |
| Zakres dostawy | ||
| Zakres dostawy | Backplane bus connector,Connector terminals | |
