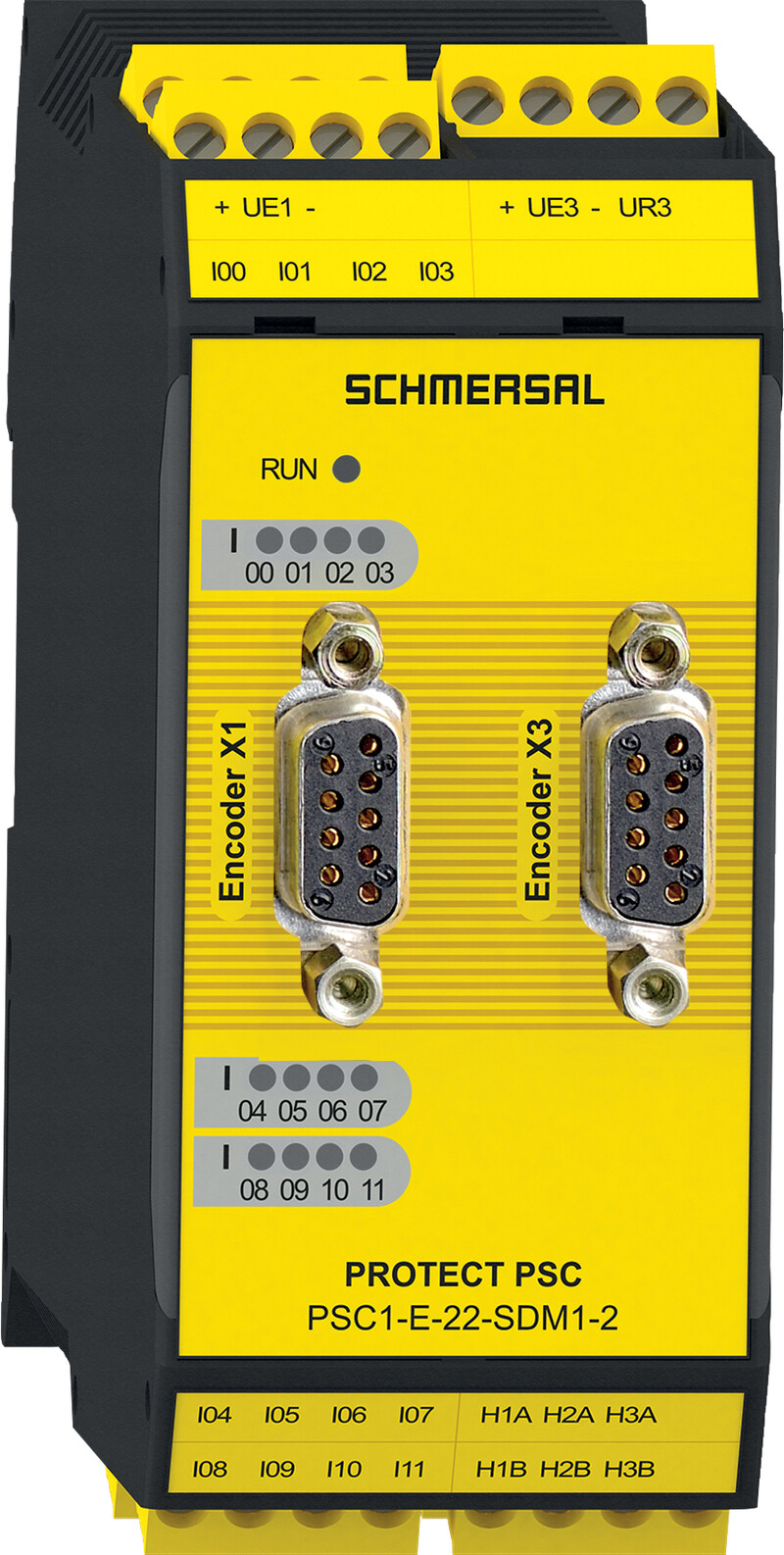

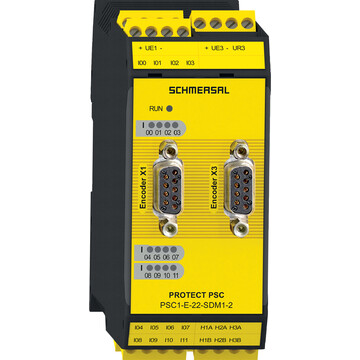

PSC1-E-22-SDM1-2 - 103008461

Moduł rozszerzający Schmersal, dla PSC1-C-100, monitorowanie osi zgodnie z EN 61800-5-2, obsługa enkoderów SSI/HTL/TTL/sin-cos/resolver, 12 wejść cyfrowych, poziom SIL3, montaż na szynie, napięcie 24V DC.


Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry PSC1-E-22-SDM1-2 103008461

  • Moduł rozszerzający dla serii PSC1-C-100
  • Bezpieczne monitorowanie osi zgodnie z EN 61800-5-2 (SafeDrive Monitoring SDM) dla 1 osi
  • obsługuje enkoder: TTL, sin/cos, SSI, HTL, resolver
  • 12 bezpiecznych wejść cyfrowych
Klucz zamówieniowy
Oznaczenie typu produktu PSC1-E-22-SDM1-2
Numer artykułu (Numer katalogowy) 103008461
EAN (European Article Number) 4030661455228
eCl@ss number, version 12.0 27-24-22-07
eCl@ss number, version 11.0 27-24-22-07
Numer eCl@ss, wersja 9.0 27-24-22-07
ETIM number, version 7.0 EC000236
ETIM number, version 6.0 EC000236
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Ciężar brutto 405 g
Dane ogólne - właściwości
Liczba bezpiecznycvh wejść cyfrowych 12
Klasyfikacja
Performance Level, up to e
Kategoria zgodnie z EN ISO 13849 4
Safety Integrity Level (SIL) 3
Żywotność 20 Rok(lata)
Dane mechaniczne
Montaż Na standardowej szynie
Mechanical data - Connection technique
Przekrój kabla, minimalne 0,2 mm2
Przekrój kabla, maksimum 2,5 mm2
Przekrój żyły, minimum 24 AWG
Przekrój żyły, maksimum 12 AWG
Wire cross-section 24 ... 12 AWG
Przyłącze (mechaniczne) Odłączalne zaciski śrubowe
Dane mechaniczne - Wymiary
Szerokość 45 mm
Wysokość 100 mm
Głębokość 115 mm
Warunki otoczenia
Stopień ochrony IP20
Ambient temperature +0 ... +50 °C
Storage and transport temperature -25 ... +70 °C
Wilgotność względna, minimum 5 %
Wilgotność względna, maksimum 85 %
Uwaga (wilgotność względna) zapobiegający skraplaniu
Dopuszczalna wysokość ustawienia n.p.m., maksimum 2 000 m
Ambient conditions - Insulation values
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 2
Dane elektryczne
Operating voltage 24 VDC -15 % / +20 %
Rated operating voltage 24 VDC
Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)
Kompatybilność elektromagnetyczna DIN EN 62061,DIN EN 61800-3
Promieniowanie zakłócające DIN EN 61000-6-4
Klasa kompatybilnosci elektromagnetycznej DIN EN 61000-6-7,DIN EN 61326-3,DIN EN 61000-6-2
Zakres dostawy
Zakres dostawy Backplane bus connector,Connector terminals
Dane elektryczne - monitorowanie
Liczba układów monitorowania osi, maksymalna 1
Monitorowanie osi, typ enkodera SSI,HTL,TTL,SINCOS,Wyłącznik zbliżeniowy,Resolver
