303-274-104

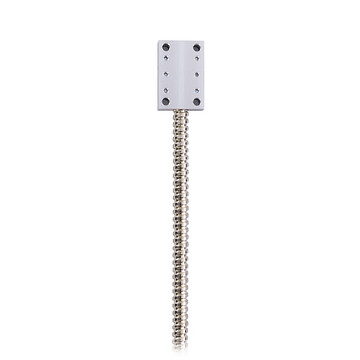

Światłowód firmy Wenglor, długość 1 m, materiał osłony światłowodu mosiądz niklowany, max. temperatura otoczenia -25...180 °C
Zapytaj o produkt:
Parametry produktu
Producent
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Opisy produktu
- Do zadań pomiarowych
- Odporny na wysoką temperaturę
- Różne rodzaje światła w zależności od aplikacji
Światłowody szklane działają zgodnie z zasadą czujnika typu bariera, czyli przerwanie wiązki światła przechodzącego. Włókna są ułożone w jedną linię, tworząc w ten sposób świetlny wiązkę. Jeśli te kurtyny światłowodowe są stosowane w połączeniu z analogowym uniwersalnym wzmacniaczem typu (UF22MV3, UF55MV3), od budowy światłowodu zależy zakres sygnału analogowego. Jeśli wykorzystywany jest uniwersalny czujnik światła rozproszonego z wyjściem przełączającym (UF88PA), punkt przełączania można ustawić tak, aby wyjście było przełączane, gdy szczelina światła jest zasłonięta w określonym stopniu.
| Parametry optyki | ||
|---|---|---|
| Średnica światłowodu | 3 mm | |
| Liniowość | < 3 % | |
| Zakres z czujnikiem typ UF55MV3 | 110...540 mm | |
| Zakres z czujnikiem typ UF22MV3 | 40...200 mm | |
| Zakres z czujnikiem typ U_55__ | 769 mm | |
| Zakres z czujnikiem typ U_66__ | 1570 mm | |
| Zakres z czujnikiem typ U_87__ | 1570 mm | |
| Zakres z czujnikiem typ U_88__ | 1570 mm | |
| Kąt otwarcia | 68 ° | |
| Światłowód | Step Index | |
| Średnica światłowodu | 50 µm | |
| Wykonanie światłowodu | statistical mixture | |
| Dane mechaniczne | ||
| Zakres temperatury | -25...180 °C | |
| Promień gięcia | 60 mm | |
| Długość światłowodu | 1 m | |
| Materiał otuliny | mosiądz niklowany | |
| Materiał End Sleeve | Aluminium | |
| End Sleeve No. | 74 | |
