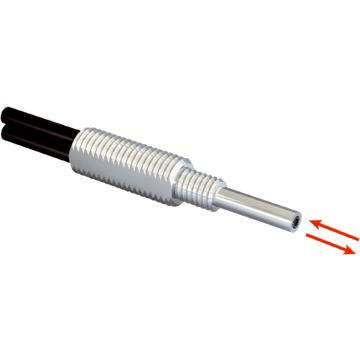

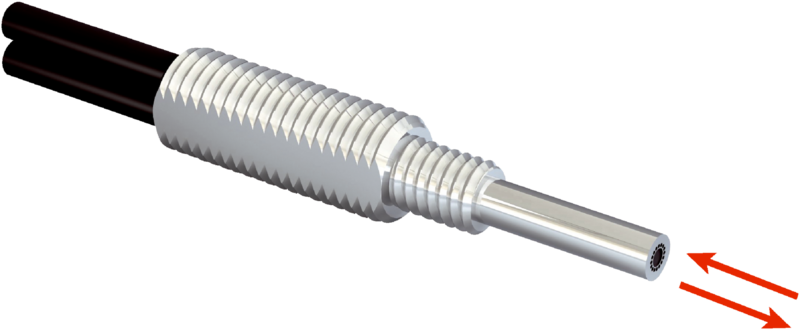

LL3-DB02-10 - 5328568

Przewód światłowodowy SICK odbiciowy, długość 10 m, gwint M6, elastyczna końcówka, włókno PMMA, stal nierdzewna, promień gięcia 25 mm, min. obiekt 0,015 mm, kąt 90°.

LL3-DB02-10 - 5328568

Dodaj do porównania Usuń z porównania

258,00 €

317,34 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-3 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent

Opisy produktu

Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-DB02-10, Zasada działania: System odbiciowy, Kształt głowicy światłowodowej: Końcówka gwintowana, Długa końcówka, Elastyczna końcówka, Odbicie 90°, Długość przewodu światłowodowego: 10.000 mm, Średnica gwintu (korpus): M6, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Stal nierdzewna, W zakresie dostawy: Mocowanie, 2 x nakrętka sześciokątna M6, 2 x podkładka, przecinarka do światłowodów FC (5304141)

Cechy
Typ urządzenia Przewód światłowodowy
Zasada działania System odbiciowy
Kształt głowicy światłowodowej Końcówka gwintowana, Długa końcówka, Elastyczna końcówka, Odbicie 90°
Zadanie Standard
Kompatybilne wzmacniacze światłowodowe WLL80, WLL180, GLL170(T), WLL24 Ex
Maks. zasięg wykrywania W zależności od zastosowanego wzmacniacza światłowodowego
Minimalna średnica obiektu 0,015 mm
Głowica światłowodowa
Kąt rozproszenia 60°
Zintegrowana soczewka Nie
Kompatybilność nakładek optycznych Nie
Światłowód
Kompatybilność ze światłem podczerwonym Nie
Przewód światłowodowy z możliwością skrócenia Tak
Wymagane końcówki przejściowe Nie
W zakresie dostawy Mocowanie, 2 x nakrętka sześciokątna M6, 2 x podkładka, przecinarka do światłowodów FC (5304141)
Mechanika
Głowica światłowodowa
Wylot światła Osiowe
Średnica gwintu (korpus) M6
Zwężenie średnicy światłowodu ≥ 2,5 mm
Zwężenie długości światłowodu od 2 mm ≥ 90 mm
Najmniejszy promień gięcia końcówki 10 mm
Światłowód
Długość przewodu światłowodowego 10.000 mm
Promień gięcia 25 mm
Dynamiczna elastyczność (robotyka) Nie
Średnica zewnętrzna, przyłącze przewodu światłowodowego 2,2 mm
Układ włókien Współosiowy
Struktura rdzenia S: Ø 1 mm, R: 16 x Ø 0,25 mm Współosiowy
Materiał
Głowica światłowodowa Stal nierdzewna
Płaszcz przewodu Polyethylen (PE)
Włókno Polymethylmethacrylat (PMMA)
Masa 98 g
Dane dotyczące otoczenia
Temperatura otoczenia podczas pracy –40 °C ... +70 °C
Zasięgi z WLL180T
Tryb pracy 16 µs 100 mm
Tryb pracy 70 µs 350 mm
Tryb pracy 250 µs 580 mm
Tryb pracy 2 ms 850 mm
Tryb pracy 8 ms 1.300 mm
Wskazówka Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone
Klasyfikacje
ECLASS 5.0 27270905
ECLASS 5.1.4 27270905
ECLASS 6.0 27270905
ECLASS 6.2 27270905
ECLASS 7.0 27270905
ECLASS 8.0 27270905
ECLASS 8.1 27270905
ECLASS 9.0 27270905
ECLASS 10.0 27270905
ECLASS 11.0 27270905
ECLASS 12.0 27270905
ETIM 5.0 EC002651
ETIM 6.0 EC002651
ETIM 7.0 EC002651
ETIM 8.0 EC002651
UNSPSC 16.0901 39121528
Dane dotyczące cła
Masa jednostkowa 98.000 g
Masa jednostkowa netto 98 g
Jednostka objętości 294 Cubic Centimetres (cm³)
Kraj pochodzenia Japonia
