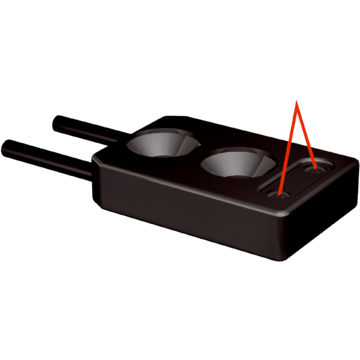

LL3-DC38 - 5322472

Przewód światłowodowy SICK, odbiciowy, włókno PMMA, płaszcz i głowica ABS, płaski korpus 90°, długość 2 m, min. obiekt 0,02 mm, specjalne do LCD/półprzewodników.

LL3-DC38 - 5322472

Dodaj do porównania Usuń z porównania

253,00 €

311,19 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-3 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent

Opisy produktu

Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-DC38, Zasada działania: System odbiciowy, Kształt głowicy światłowodowej: Płaski korpus, Odbicie 90°, Długość przewodu światłowodowego: 2.000 mm, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Tworzywo sztuczne, W zakresie dostawy: Tuleje adaptera, tuleje adaptera, BF-WLL160-10 (1,0 mm), przecinarka do światłowodów FC (5304141)

Cechy
Typ urządzenia Przewód światłowodowy
Zasada działania System odbiciowy
Kształt głowicy światłowodowej Płaski korpus, Odbicie 90°
Zadanie Wyświetlacze LCD / obiekty przezroczyste / półprzewodniki, ograniczony zasięg
Kompatybilne wzmacniacze światłowodowe WLL80, WLL180, GLL170(T), WLL24 Ex, KTL180
Maks. zasięg wykrywania 67 mm (Zasięg WLL80 przy 8 ms)
Minimalna średnica obiektu 0,02 mm
Głowica światłowodowa
Kąt rozproszenia 36,01°
Zintegrowana soczewka Tak
Kompatybilność nakładek optycznych Nie
Światłowód
Kompatybilność ze światłem podczerwonym Nie
Przewód światłowodowy z możliwością skrócenia Tak
Wymagane końcówki przejściowe Tak
W zakresie dostawy Tuleje adaptera, tuleje adaptera, BF-WLL160-10 (1,0 mm), przecinarka do światłowodów FC (5304141)
Mechanika
Głowica światłowodowa
Wylot światła Promieniowa
Światłowód
Długość przewodu światłowodowego 2.000 mm
Promień gięcia 10 mm
Dynamiczna elastyczność (robotyka) Nie
Średnica zewnętrzna, przyłącze przewodu światłowodowego 1 mm
Układ włókien Pojedyncze włókno
Struktura rdzenia 2 x Ø 0,5 mm Pojedyncze włókno
Materiał
Głowica światłowodowa Acrylnitril-Butadien-Styrol (ABS)
Płaszcz przewodu Polyethylen (PE)
Włókno Polymethylmethacrylat (PMMA)
Masa 17 g
Dane dotyczące otoczenia
Temperatura otoczenia podczas pracy –40 °C ... +50 °C
Zasięgi z WLL80
Tryb pracy 16 µs 2,4 mm ... 10 mm
Tryb pracy 70 µs 0 mm ... 22 mm
Tryb pracy 250 µs 0 mm ... 31 mm
Tryb pracy 500 µs 0 mm ... 36 mm
Tryb pracy 1 ms 0 mm ... 42 mm
Tryb pracy 2 ms 0 mm ... 60 mm
Tryb pracy 8 ms 0 mm ... 67 mm
Zasięgi z WLL180T
Tryb pracy 16 µs 6 mm
Tryb pracy 70 µs 6 mm
Tryb pracy 250 µs 6 mm
Tryb pracy 2 ms 1 mm ... 10 mm
Tryb pracy 8 ms 0 mm ... 15 mm
Wskazówka Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone
Zasięgi z GLL170
Tryb pracy 250 µs 0,8 mm ... 8 mm
Zasięgi z GLL170T
Tryb pracy 50 µs 1,8 mm ... 9 mm
Tryb pracy 250 µs 0 mm ... 12,8 mm
Zasięgi z KTL180
Tryb pracy 16 µs 5,5 mm
Tryb pracy 200 µs 5,5 mm
Klasyfikacje
ECLASS 5.0 27270905
ECLASS 5.1.4 27270905
ECLASS 6.0 27270905
ECLASS 6.2 27270905
ECLASS 7.0 27270905
ECLASS 8.0 27270905
ECLASS 8.1 27270905
ECLASS 9.0 27270905
ECLASS 10.0 27270905
ECLASS 11.0 27270905
ECLASS 12.0 27270905
ETIM 5.0 EC002651
ETIM 6.0 EC002651
ETIM 7.0 EC002651
ETIM 8.0 EC002651
UNSPSC 16.0901 39121528
Dane dotyczące cła
Masa jednostkowa 17.100 g
Masa jednostkowa netto 17.1 g
Jednostka objętości 40.5 Cubic Centimetres (cm³)
Kraj pochodzenia Japonia
