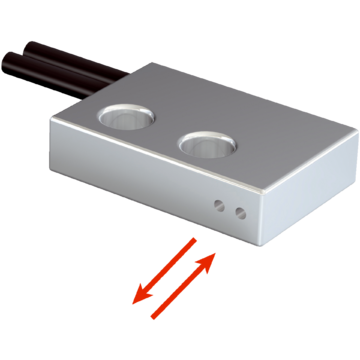

LL3-DC47 - 5324268
Przewód światłowodowy SICK odbiciowy, 2 m, włókno PMMA, płaski korpus 90°, bardzo elastyczny, min. obiekt 0,01 mm, płaszcz PE, roboczy promień gięcia 1 mm, do precyzyjnych detekcji.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-DC47, Zasada działania: System odbiciowy, Kształt głowicy światłowodowej: Płaski korpus, Odbicie 90°, Długość przewodu światłowodowego: 2.000 mm, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Stal nierdzewna, W zakresie dostawy: Tuleje adaptera, tuleje adaptera, BF-WLL160-10 (1,0 mm), przecinarka do światłowodów FC (5304141)
| Cechy | ||
|---|---|---|
| Typ urządzenia | Przewód światłowodowy | |
| Zasada działania | System odbiciowy | |
| Kształt głowicy światłowodowej | Płaski korpus, Odbicie 90° | |
| Zadanie | Bardzo elastyczna (statyczna) | |
| Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T) | |
| Maks. zasięg wykrywania | W zależności od zastosowanego wzmacniacza światłowodowego | |
| Minimalna średnica obiektu | 0,01 mm | |
| Głowica światłowodowa | ||
| Kąt rozproszenia | 60° | |
| Zintegrowana soczewka | Nie | |
| Kompatybilność nakładek optycznych | Nie | |
| Światłowód | ||
| Kompatybilność ze światłem podczerwonym | Nie | |
| Przewód światłowodowy z możliwością skrócenia | Tak | |
| Wymagane końcówki przejściowe | Tak | |
| W zakresie dostawy | Tuleje adaptera, tuleje adaptera, BF-WLL160-10 (1,0 mm), przecinarka do światłowodów FC (5304141) | |
| Mechanika | ||
| Głowica światłowodowa | ||
| Wylot światła | Promieniowa | |
| Światłowód | ||
| Długość przewodu światłowodowego | 2.000 mm | |
| Promień gięcia | 1 mm | |
| Dynamiczna elastyczność (robotyka) | Nie | |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 1 mm | |
| Układ włókien | Pojedyncze włókno | |
| Struktura rdzenia | 2 x Ø 0,5 mm Pojedyncze włókno | |
| Materiał | ||
| Głowica światłowodowa | Stal nierdzewna | |
| Płaszcz przewodu | Polyethylen (PE) | |
| Włókno | Polymethylmethacrylat (PMMA) | |
| Masa | 17 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –40 °C ... +60 °C | |
| Zasięgi z WLL180T | ||
| Tryb pracy 16 µs | 12 mm | |
| Tryb pracy 70 µs | 25 mm | |
| Tryb pracy 250 µs | 37 mm | |
| Tryb pracy 2 ms | 75 mm | |
| Tryb pracy 8 ms | 90 mm | |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
| Zasięgi z GLL170 | ||
| Tryb pracy 250 µs | 32 mm | |
| Zasięgi z GLL170T | ||
| Tryb pracy 50 µs | 30 mm | |
| Tryb pracy 250 µs | 52 mm | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 17.000 g | |
| Masa jednostkowa netto | 17 g | |
| Jednostka objętości | 110.25 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Tajwan | |
