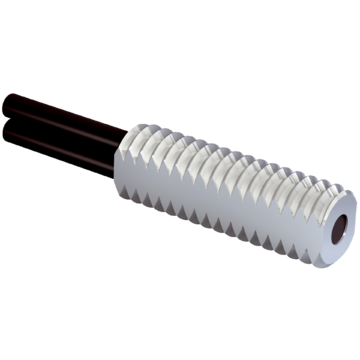

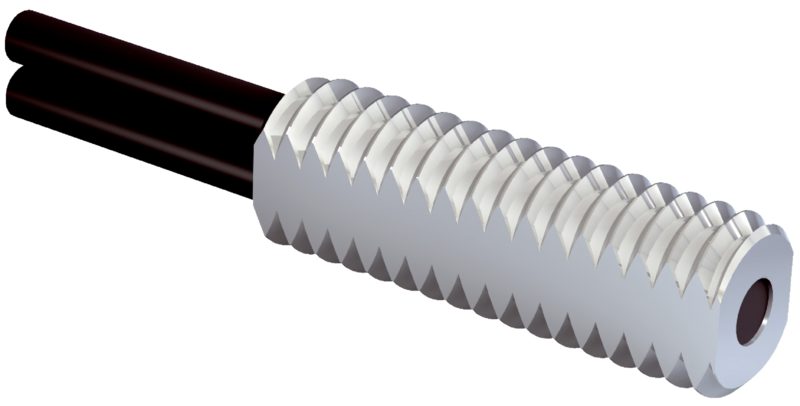

LL3-DM02500 - 5342216
Przewód światłowodowy SICK, system odbiciowy, włókno PMMA, długość 500 mm, gwint M4, współosiowy, płaszcz PE, głowica stal nierdzewna, nie zawiera halogenów.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-DM02500, Zasada działania: System odbiciowy, Kształt głowicy światłowodowej: Końcówka gwintowana, Długość przewodu światłowodowego: 500 mm, Średnica gwintu (korpus): M4, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Stal nierdzewna, W zakresie dostawy: Mocowanie, 2 x nakrętka sześciokątna M4, 2 x podkładka, tuleje adaptera, tuleje adaptera BF-WLL160-13 (1,3 mm)
| Cechy | ||
|---|---|---|
| Typ urządzenia | Przewód światłowodowy | |
| Zasada działania | System odbiciowy | |
| Kształt głowicy światłowodowej | Końcówka gwintowana | |
| Zadanie | Standard | |
| Cechy szczególne | Nie zawiera halogenów | |
| Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T), WLL24 Ex | |
| Maks. zasięg wykrywania | 710 mm (Zasięg WLL80 przy 8 ms) | |
| Minimalna średnica obiektu | 0,015 mm | |
| Głowica światłowodowa | ||
| Kąt rozproszenia | 60° | |
| Zintegrowana soczewka | Nie | |
| Kompatybilność nakładek optycznych | Tak | |
| Światłowód | ||
| Kompatybilność ze światłem podczerwonym | Nie | |
| Przewód światłowodowy z możliwością skrócenia | Tak | |
| Wymagane końcówki przejściowe | Tak | |
| W zakresie dostawy | Mocowanie, 2 x nakrętka sześciokątna M4, 2 x podkładka, tuleje adaptera, tuleje adaptera BF-WLL160-13 (1,3 mm) | |
| Do światłowodów | LL3-DA06, LL3-DA09 | |
| Mechanika | ||
| Głowica światłowodowa | ||
| Wylot światła | Osiowe | |
| Średnica gwintu (korpus) | M4 | |
| Światłowód | ||
| Długość przewodu światłowodowego | 500 mm | |
| Promień gięcia | 15 mm | |
| Dynamiczna elastyczność (robotyka) | Nie | |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 1,3 mm | |
| Układ włókien | Współosiowy | |
| Struktura rdzenia | S: Ø 0,5 mm, R: 9 x Ø 0,25 mm Współosiowy | |
| Materiał | ||
| Głowica światłowodowa | Stal nierdzewna | |
| Płaszcz przewodu | Polyethylen (PE) | |
| Włókno | Polymethylmethacrylat (PMMA) | |
| Masa | 10 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –40 °C ... +70 °C | |
| Zasięgi z WLL80 | ||
| Tryb pracy 16 µs | 45 mm | |
| Tryb pracy 70 µs | 170 mm | |
| Tryb pracy 250 µs | 265 mm | |
| Tryb pracy 500 µs | 320 mm | |
| Tryb pracy 1 ms | 380 mm | |
| Tryb pracy 2 ms | 505 mm | |
| Tryb pracy 8 ms | 710 mm | |
| Zasięgi z WLL180T | ||
| Tryb pracy 16 µs | 40 mm | |
| Tryb pracy 70 µs | 130 mm | |
| Tryb pracy 250 µs | 200 mm | |
| Tryb pracy 2 ms | 350 mm | |
| Tryb pracy 8 ms | 600 mm | |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
| Zasięgi z GLL170 | ||
| Tryb pracy 250 µs | 80 mm | |
| Zasięgi z GLL170T | ||
| Tryb pracy 50 µs | 80 mm | |
| Tryb pracy 250 µs | 140 mm | |
| Zasięgi z KTL180 | ||
| Tryb pracy 16 µs | 2 mm | |
| Tryb pracy 200 µs | 2 mm | |
| W przypadku zastosowania z LL3-DA06 | 16 mm | |
| W przypadku zastosowania z LL3-DA09 | 6 mm | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 10.000 g | |
| Masa jednostkowa netto | 10 g | |
| Jednostka objętości | 7.2 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Japonia | |
