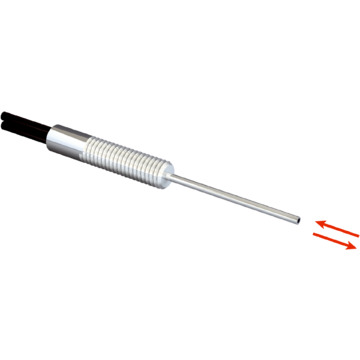

LL3-DT04 - 5308086
Przewód światłowodowy SICK odbiciowy, długość 500 mm, końcówka M3 długa, włókno PMMA, promień gięcia 4 mm, min. obiekt 0,015 mm, zastosowania w robotyce i dynamicznych aplikacjach.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-DT04, Zasada działania: System odbiciowy, Kształt głowicy światłowodowej: Końcówka gwintowana, Długa końcówka, Długość przewodu światłowodowego: 500 mm, Średnica gwintu (korpus): M3, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Stal nierdzewna, W zakresie dostawy: Mocowanie, 2 x nakrętka sześciokątna M3, 2 x podkładka
| Cechy | ||
|---|---|---|
| Typ urządzenia | Przewód światłowodowy | |
| Zasada działania | System odbiciowy | |
| Kształt głowicy światłowodowej | Końcówka gwintowana, Długa końcówka | |
| Zadanie | Bardzo elastyczna (statyczna), robotyka (dynamika i elastyczność) | |
| Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T) | |
| Maks. zasięg wykrywania | 300 mm (Zasięg WLL80 przy 8 ms) | |
| Minimalna średnica obiektu | 0,015 mm | |
| Głowica światłowodowa | ||
| Kąt rozproszenia | 60° | |
| Zintegrowana soczewka | Nie | |
| Kompatybilność nakładek optycznych | Nie | |
| Światłowód | ||
| Kompatybilność ze światłem podczerwonym | Nie | |
| Przewód światłowodowy z możliwością skrócenia | Tak | |
| Wymagane końcówki przejściowe | Nie | |
| W zakresie dostawy | Mocowanie, 2 x nakrętka sześciokątna M3, 2 x podkładka | |
| Mechanika | ||
| Głowica światłowodowa | ||
| Wylot światła | Osiowe | |
| Średnica gwintu (korpus) | M3 | |
| Zwężenie średnicy światłowodu | ≥ 0,8 mm | |
| Zwężenie długości światłowodu od 2 mm | ≥ 15 mm | |
| Światłowód | ||
| Długość przewodu światłowodowego | 500 mm | |
| Promień gięcia | 4 mm | |
| Dynamiczna elastyczność (robotyka) | Tak | |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 1,3 mm | |
| Układ włókien | Współosiowy | |
| Struktura rdzenia | S: Ø 0,25 mm, R: 9 x Ø 0,125 mm Współosiowy | |
| Materiał | ||
| Głowica światłowodowa | Stal nierdzewna | |
| Płaszcz przewodu | Polyethylen (PE) | |
| Włókno | Polymethylmethacrylat (PMMA) | |
| Masa | 9 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –40 °C ... +70 °C | |
| Zasięgi z WLL80 | ||
| Tryb pracy 16 µs | 20 mm | |
| Tryb pracy 70 µs | 55 mm | |
| Tryb pracy 250 µs | 90 mm | |
| Tryb pracy 500 µs | 110 mm | |
| Tryb pracy 1 ms | 130 mm | |
| Tryb pracy 2 ms | 205 mm | |
| Tryb pracy 8 ms | 300 mm | |
| Zasięgi z WLL180T | ||
| Tryb pracy 16 µs | 13 mm | |
| Tryb pracy 70 µs | 45 mm | |
| Tryb pracy 250 µs | 80 mm | |
| Tryb pracy 2 ms | 140 mm | |
| Tryb pracy 8 ms | 280 mm | |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
| Zasięgi z GLL170 | ||
| Tryb pracy 250 µs | 20 mm | |
| Zasięgi z GLL170T | ||
| Tryb pracy 50 µs | 20 mm | |
| Tryb pracy 250 µs | 40 mm | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 8.500 g | |
| Masa jednostkowa netto | 8.5 g | |
| Jednostka objętości | 60 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Japonia | |
| EAN | 4047084152320 | |
